Vorgehensweise
4.2
Vorgehensweise
4.3
31302713-02

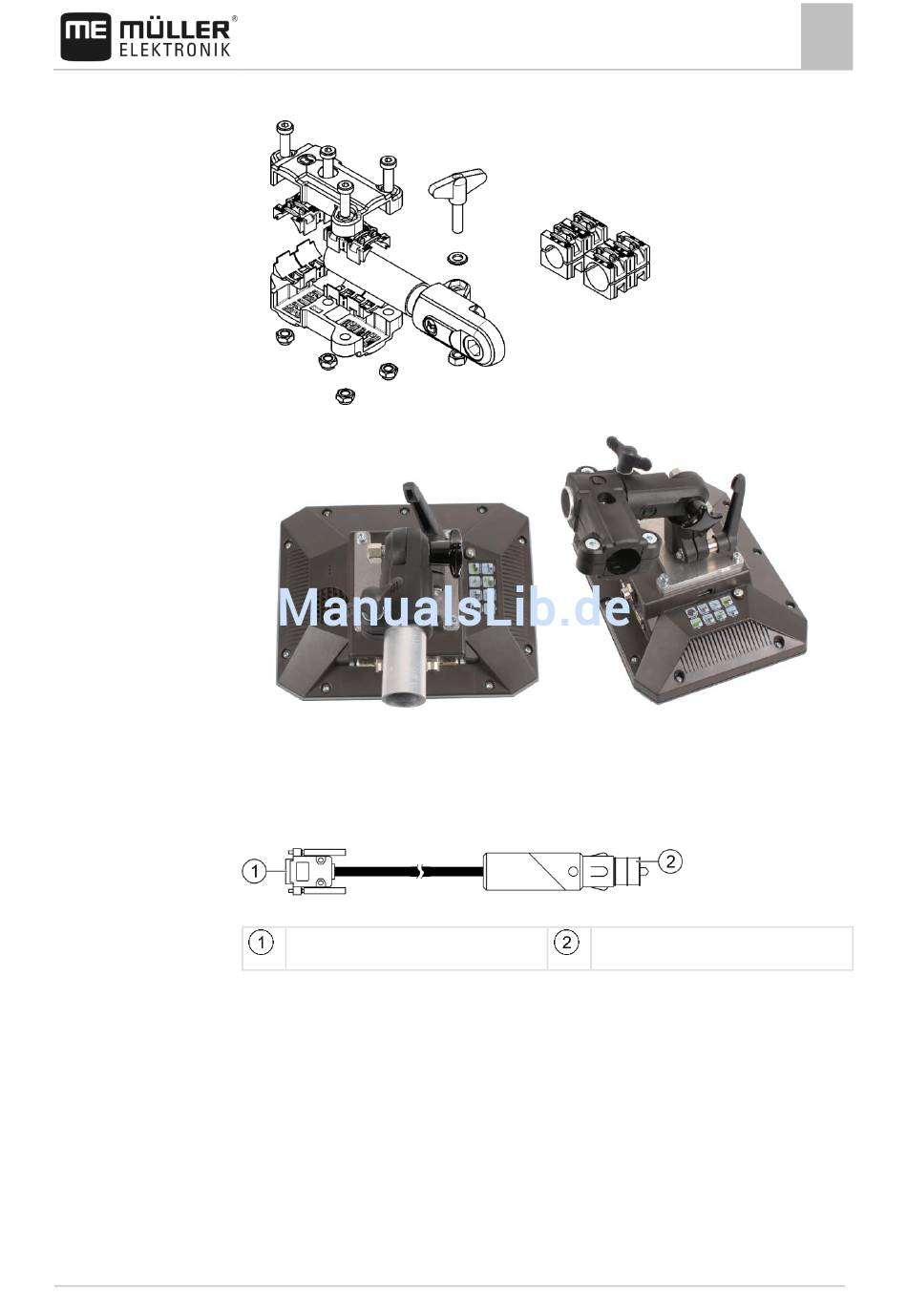

1. Schrauben Sie den Adapter zusammen.
2. Verbinden Sie den Adapter mit dem Halter.
3. Bringen Sie den Halter und den Adapter in die gewünschte Position.
4. Prüfen Sie, ob alles stabil montiert ist.
Terminal an die Spannungsversorgung anschließen
Kabel an die Spannungsversorgung - Art. Nr. 31302495
9-Pin Sub-D an Buchse A im Terminal
So schließen Sie das Terminal an die Spannungsversorgung an:
1. Das beigelegte Spannungsversorgungskabel an den Anschluss A des Terminals anschließen.
2. Spannungsversorgungskabel auf der anderen Seite an das Bordnetz (10V - 30V) anschließen.
Terminal an ISOBUS anschließen
Der Anschluss an den ISOBUS dient dazu:
▪ das Terminal mit Spannung zu versorgen,
▪ Kommunikation mit anderen ISOBUS-Komponenten zu ermöglichen.
Je nach Traktormodell, benötigen Sie dafür unterschiedliche Anschlusskabel.
Terminal an die Spannungsversorgung anschließen
V5.20170221
Montage und Installation
Stecker für Kfz-Spannungsversorgung
(Zigarettenanzünder)
