Montage und Installation
4
Terminal in der Fahrzeugkabine montieren
4.1.3
16

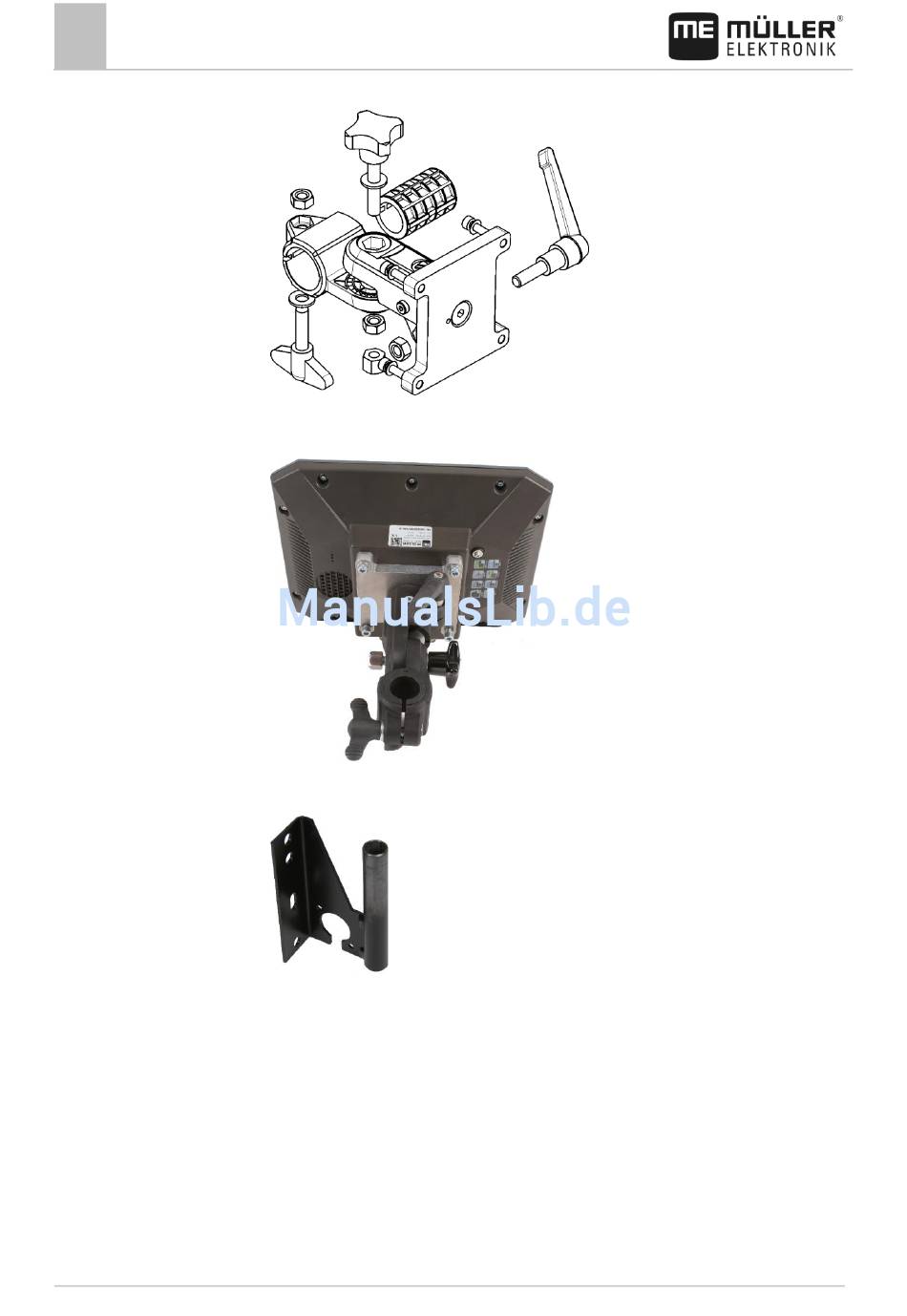

1. Schrauben Sie den Halter zusammen.
2. Befestigen Sie den Halter auf den vier Schrauböffnungen auf der Rückseite des Terminals.
3. Bringen Sie den Halter in die gewünschte Position, z. B.:
4. Befestigen Sie das Terminal in der Fahrzeugkabine. Verwenden Sie hierzu zum Beispiel die ME-
Grundkonsole. Diese gehört zum Lieferumfang der ISOBUS-Grundausrüstung.
5. Prüfen Sie, ob Ihr Terminal stabil montiert ist.
Optionalen Adapter montieren
Wenn Sie Ihr Terminal in einem Fahrzeug ohne B-Säule montieren möchten, können Sie an den
Halter 31322507 einen Adapter montieren. Diesen Adapter können Sie um ein Rohr herum
montieren.
▪ Adapter für Rundrohrsysteme, für Rohre mit einem Durchmesser von 20, 25 oder 30mm,
Artikelnummer: 31322508
