emz Smart Sol Montage- Und Bedienungsanleitung Seite 38

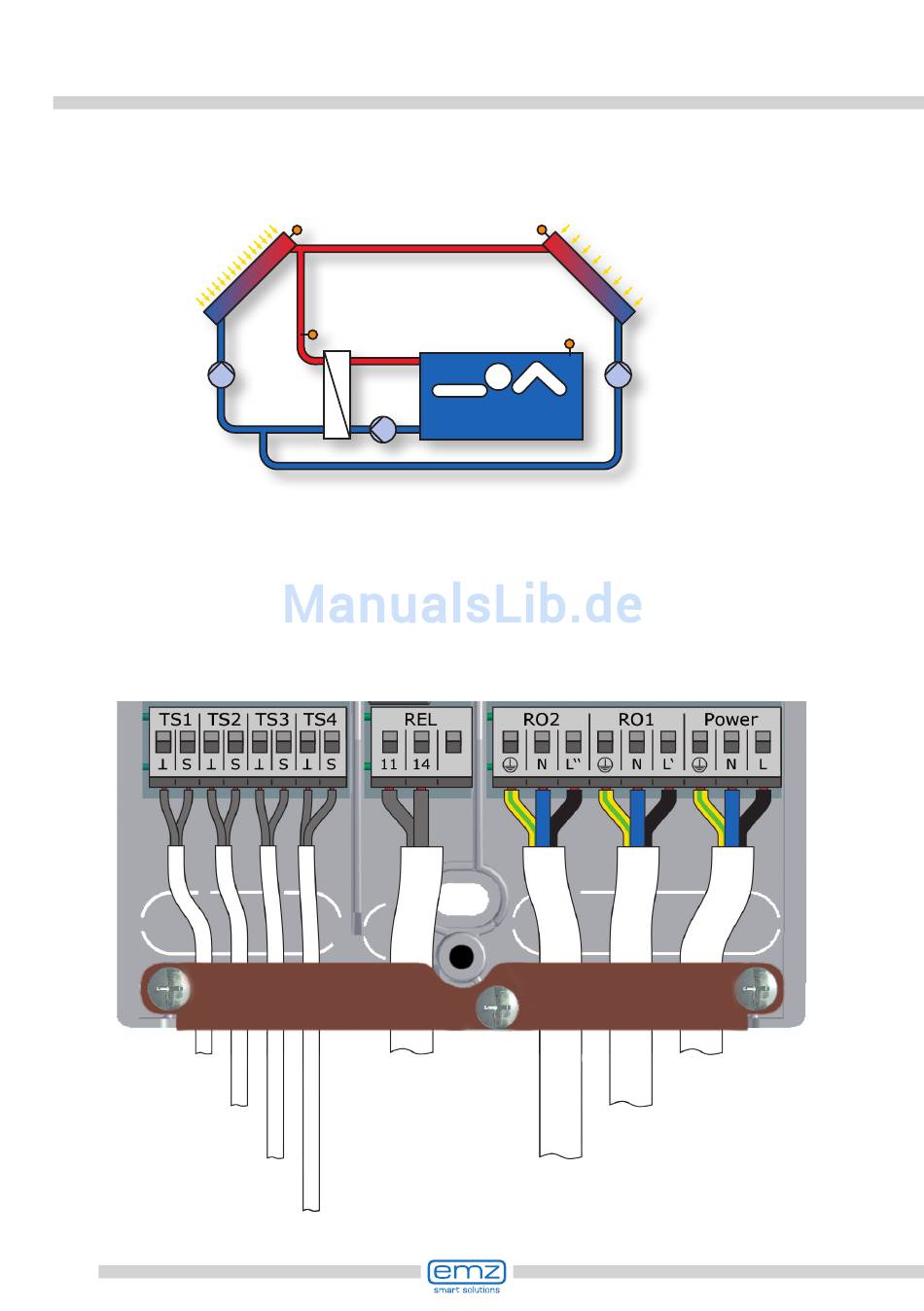

Hydraulisches Schema 18
Kollektorfühler 1
Wärmetauscherfühler
Schwimmbadfühler
Kollektorfühler 2
38
TS1
1 Kollektorfühler 2
Wärme-
tauscher-
fühler
TS2
RO1
Solarkreis-
REL
pumpe 1
Wärmetauscherpumpe
Wärmetauscherpumpe
Anschluss
entsprechend Seite 16
Achtung!
Maximale
Schaltleistung
230VA
TS4
Schwimm-
badfühler
TS3
RO2
Solarkreis-
pumpe 2
Solarkreispumpe 1
Solarkreispumpe 2
Netzanschluss
