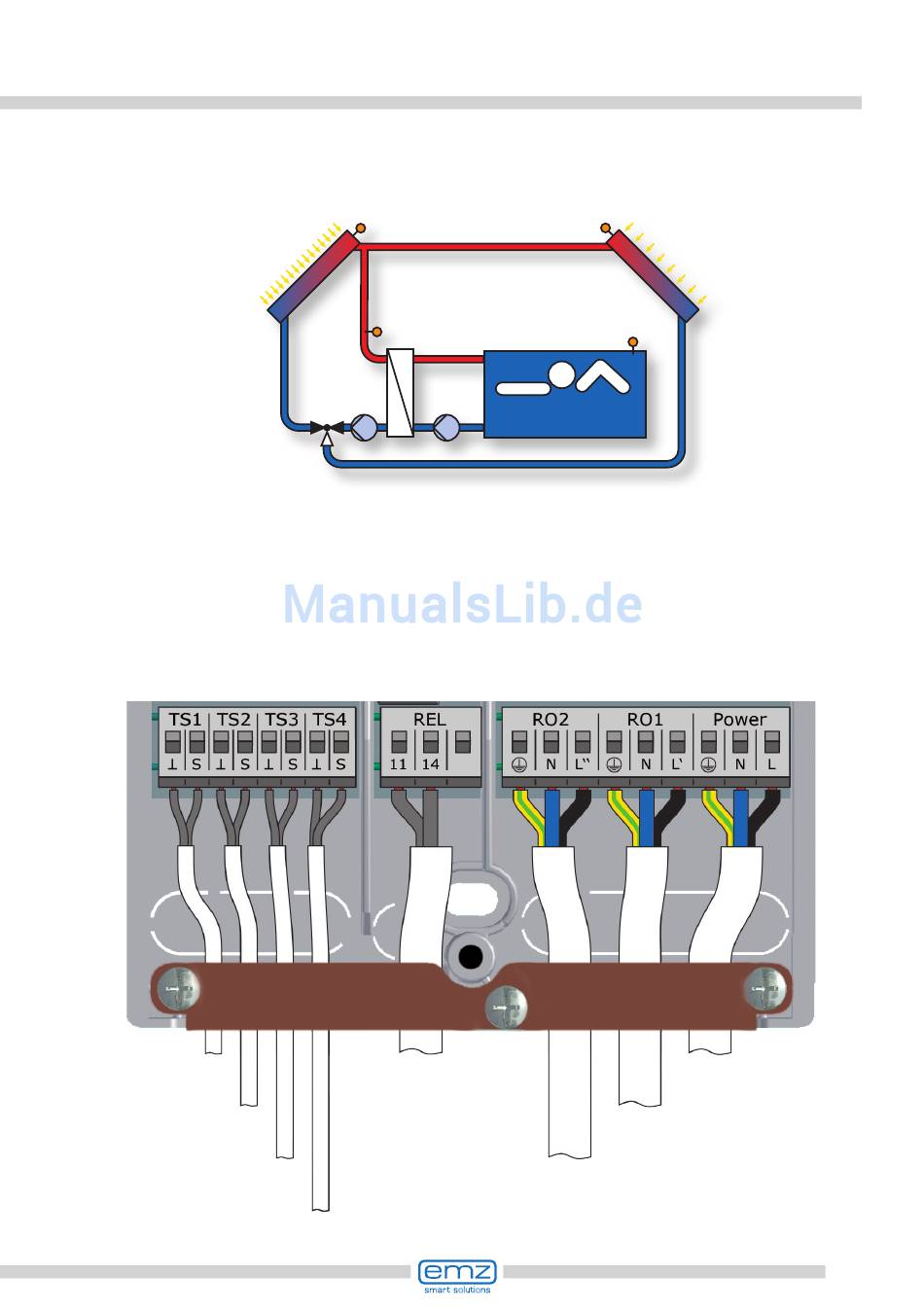

emz Smart Sol Montage- Und Bedienungsanleitung Seite 37

Dreiwegeventil
Kollektorfühler 1
Wärmetauscherfühler
Schwimmbadfühler
Kollektorfühler 2
TS1
1 Kollektorfühler 2
Wärme-
tauscher-
fühler
TS2
Solarkreis-
pumpe 1
RO1 RO2
REL
Wärmetauscherpumpe
Dreiwegeventil
Anschluss
entsprechend Seite 16
Hydraulisches Schema 17
TS4
Schwimm-
badfühler
TS3
Wärmetauscherpumpe
Netzanschluss
Solarkreispumpe 1
