emz Smart Sol Montage- Und Bedienungsanleitung Seite 16

Elektrischer Anschluss

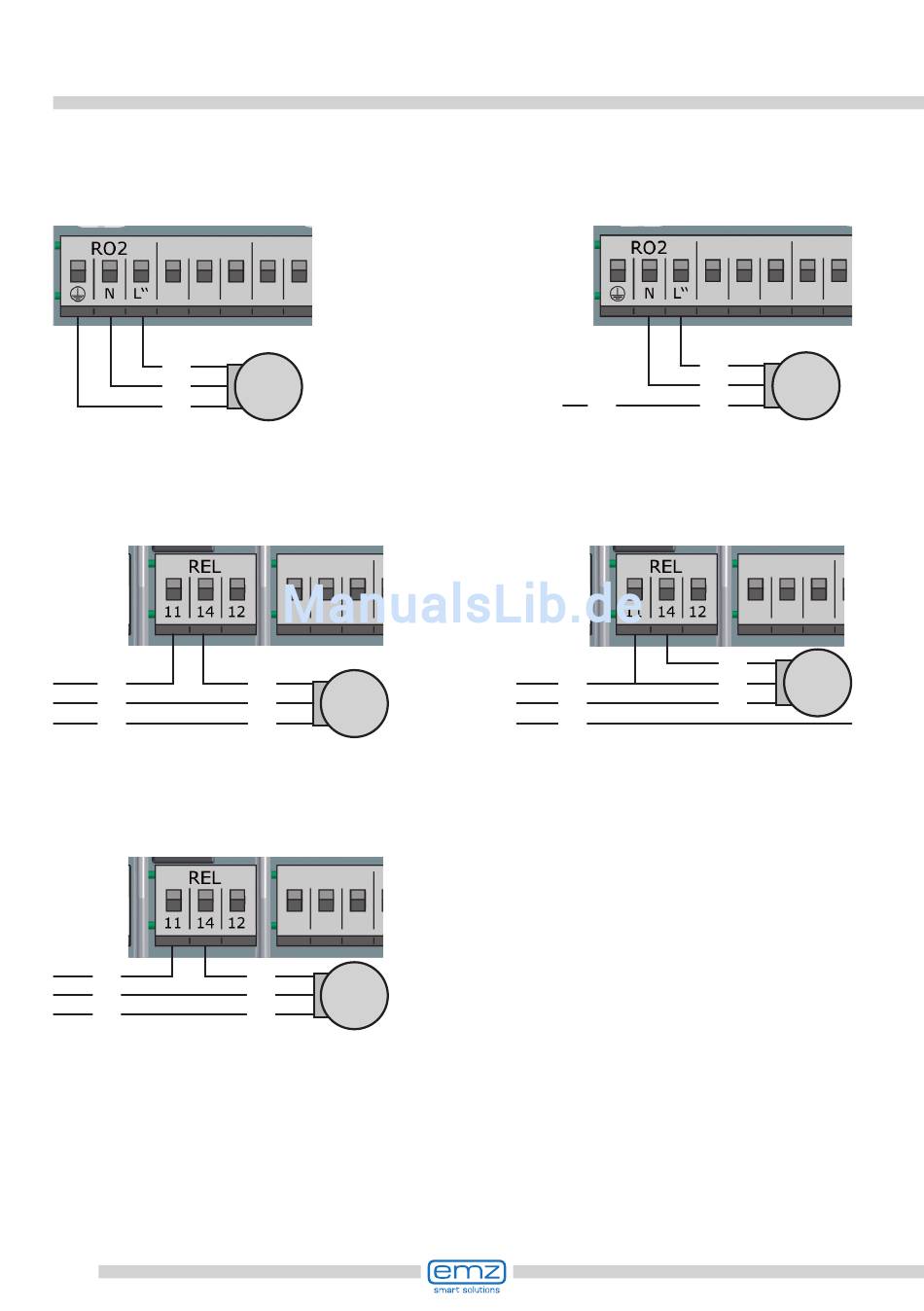

Anschluss eines Umschaltventils an RO1/RO2
Anschlussbild für ein Umschaltventil
ohne Spannungsversorgung an RO2:
L
N
PE
Anschluss eines Umschaltventils an REL
Anschlussbild für ein Umschaltventil
ohne Spannungsversorgung an REL:
L
N
PE
Anschluss einer Pumpe an REL
Anschlussbild für eine Pumpe an REL:
L
N
PE
16
Ventil
L
N
Ventil
PE
L
N Pumpe
PE
Anschlussbild für ein Umschaltventil
mit Spannungsversorgung an RO2:
L
Anschlussbild für ein Umschaltventil
mit Spannungsversorgung an REL:
L
N
PE
L'
N
Ventil
L
L'
Ventil
L
N
