emz Smart Sol Montage- Und Bedienungsanleitung Seite 26

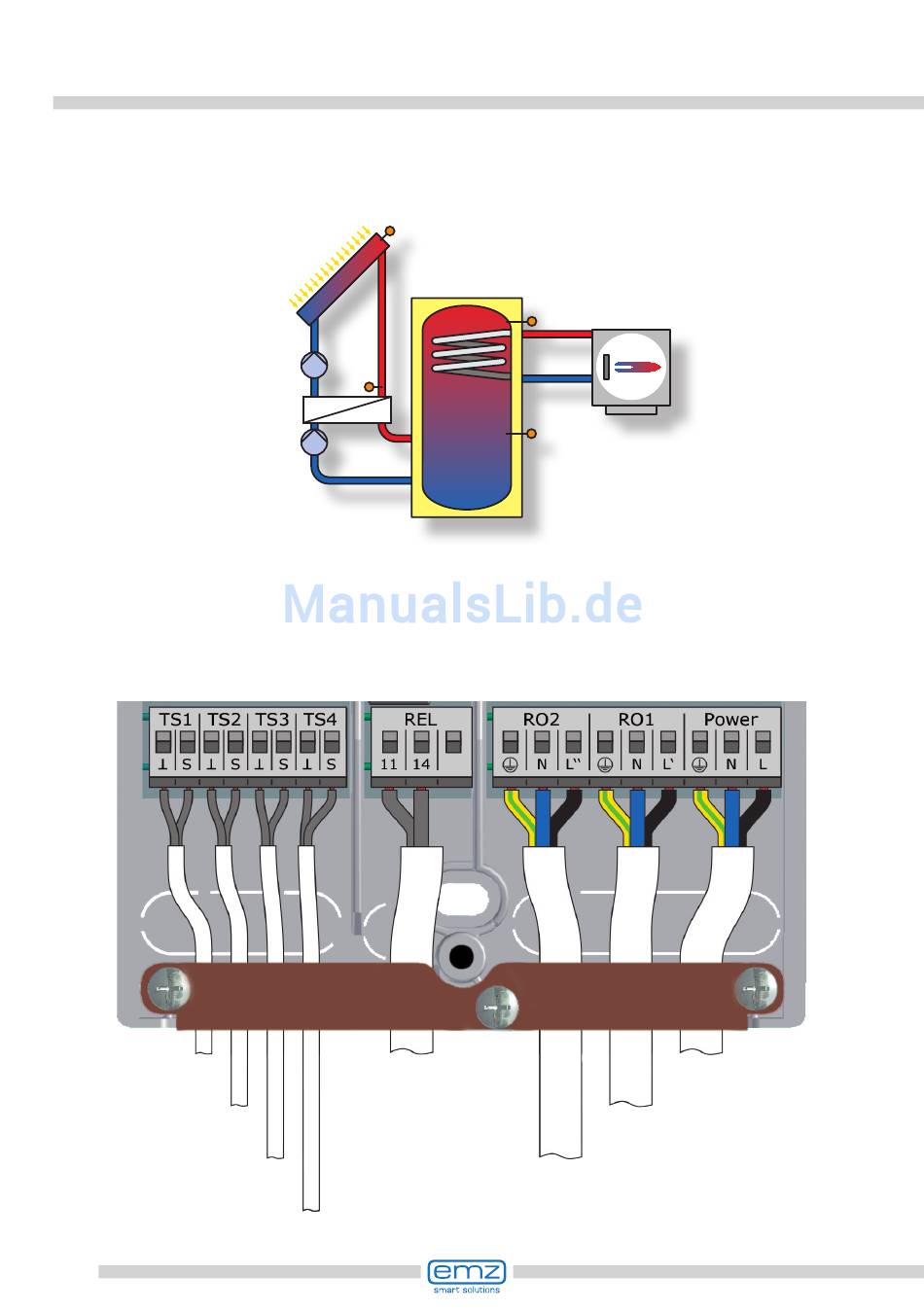

Hydraulisches Schema 6
Kollektorfühler 1
Speicherfühler 1 unten
Speicherfühler 1 oben
Wärmetauscherfühler
26
TS1
Wärme-
tauscher-
RO1
fühler
TS4
Solar-
kreis-
pumpe 1
RO2
Wärme-
tauscher-
pumpe
Heizkesselanbindung
entsprechend
Seiten 41-42
Kollektor-
fühler 1
Speicherfühler
1 oben
TS3
Speicher 1
SP1
TS2
Speicher-
fühler 1
unten
Wärmetauscherpumpe
Netzanschluss
Solarkreispumpe 1
