emz smart Sol nano Schnellstartanleitung

S c h n e l l s t a r t a n l e i t u n g
1

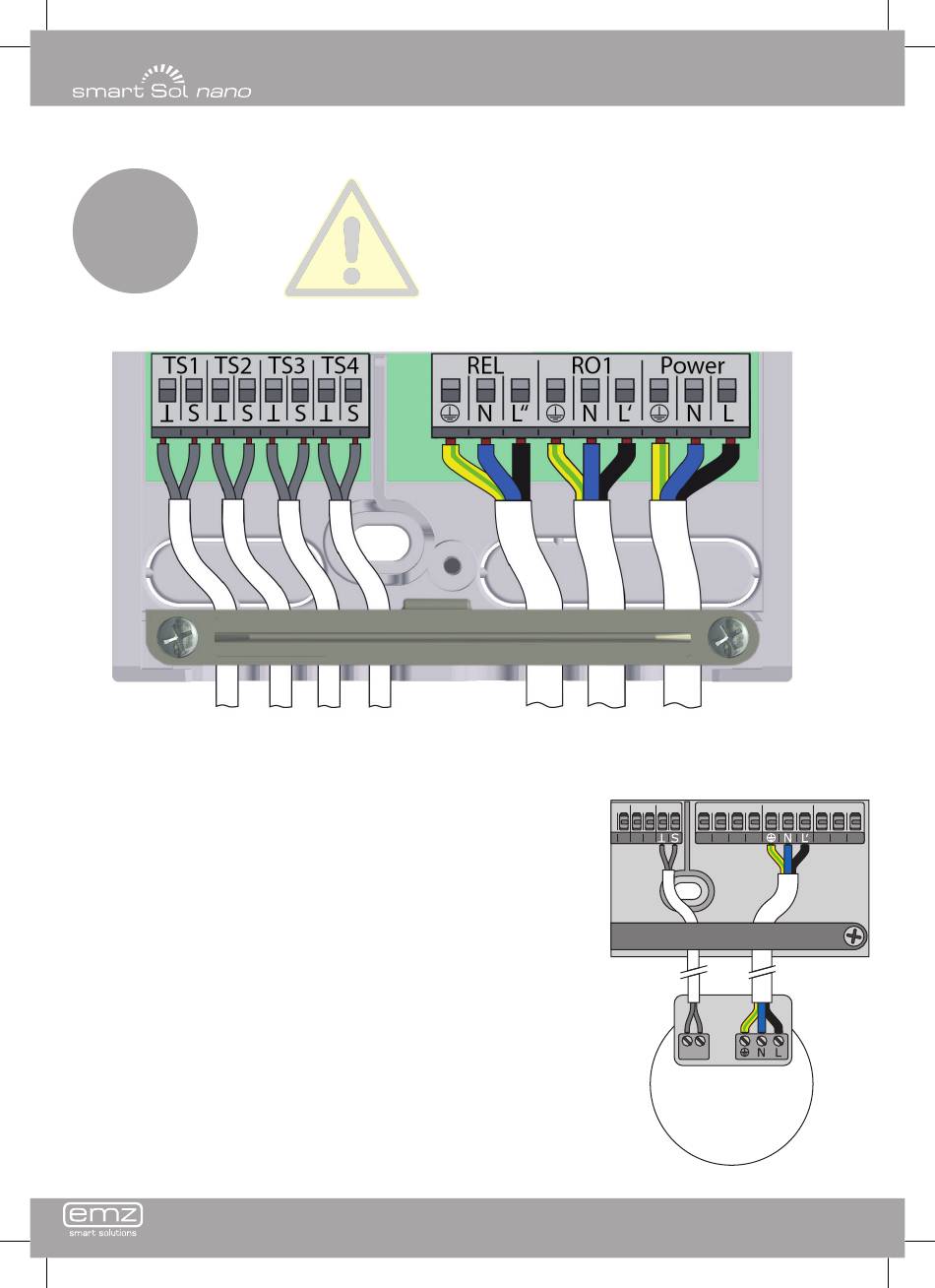

• Das Gehäuse öffnen und am vorgesehenen Ort montieren.
• Alle Zuleitungen installieren und anklemmen
(Das Klemmenbild kann von der Abbildung abweichen).
• TS-Klemmen am linken Klemmenblock:
Eingänge für PT1000 Sensoren,
bzw. TS4: PWM-Signal für Hocheffi zienzpumpen.
• REL-Klemmen am rechten Klemmenblock:
Relais, hauptsächlich zur Kesselsteuerung.
• RO-Klemmen am rechten Klemmenblock:
Triac-Ausgang zur Ansteuerung von Pumpen und Ventilen.
• Rechte Klemmen: Netzanschluss.
• Zugentlastung montieren und Gehäuse schließen.
emz-Hanauer GmbH & Co.KGaA
Telefon + 49 - (0) 94 33 - 89 8 - 0 • Telefax - 188 • info@emz-hanauer.com
Temperaturdifferenzregler für solarthermische Anlagen
zur Trinkwassererwärmung und Heizungsunterstützung
Diese Anleitung zeigt nur eine schematische
Übersicht zur Inbetriebnahme der Regler.
Die Montage- und Bedienungsanleitung muss gelesen,
alle Sicherheitshinweise und Informationen beachtet werden!
Durch mangelhaften Anschluss oder inkorrektes Vorgehen
können das Gerät, sowie die Heizungsanlage beschädigt,
oder Personen gefährdet werden!
• Siemensstraße 1 •
TS4
Signal
PWM
HE-Pumpe
D - 92507 Nabburg
RO
Spannung
