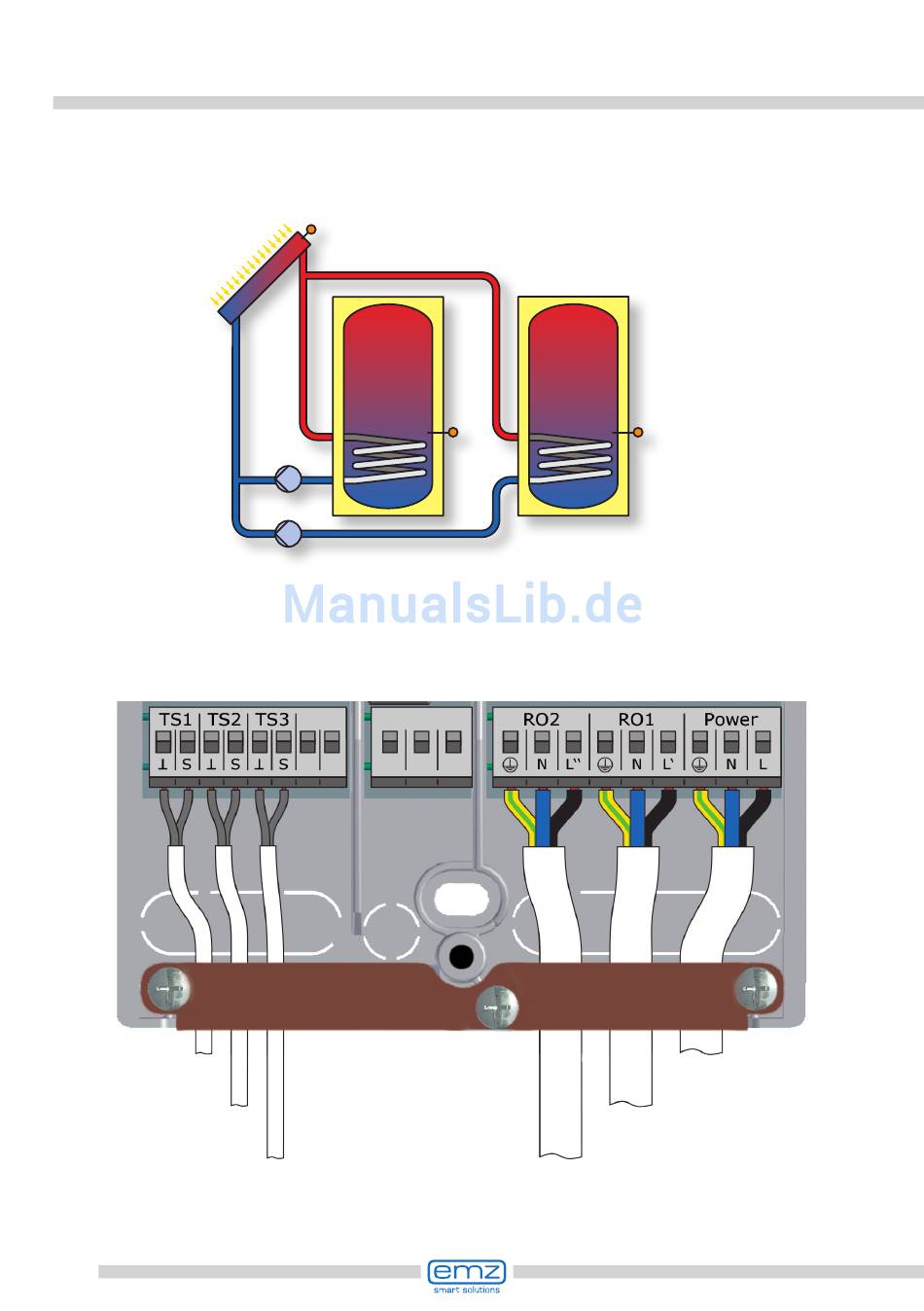

Hydraulisches Schema 10
Kollektorfühler 1
Speicherfühler 1 unten
Speicherfühler 2 unten
30
TS1
Kollektor-
fühler 1
Speicher 1
SP1
RO1
Solarkreis-
pumpe 1
Solarkreis-
pumpe 2
RO2
Speicher 2
TS2
SP2
Speicher-
fühler 1
unten
Hinweis: Die Vorrangladung ist per
Werkseinstellung auf SP2 gesetzt!
Solarkreispumpe 2
TS3
Speicher-
fühler 2
unten
Netzanschluss
Solarkreispumpe 1
