emz Smart Sol Montage- Und Bedienungsanleitung Seite 36

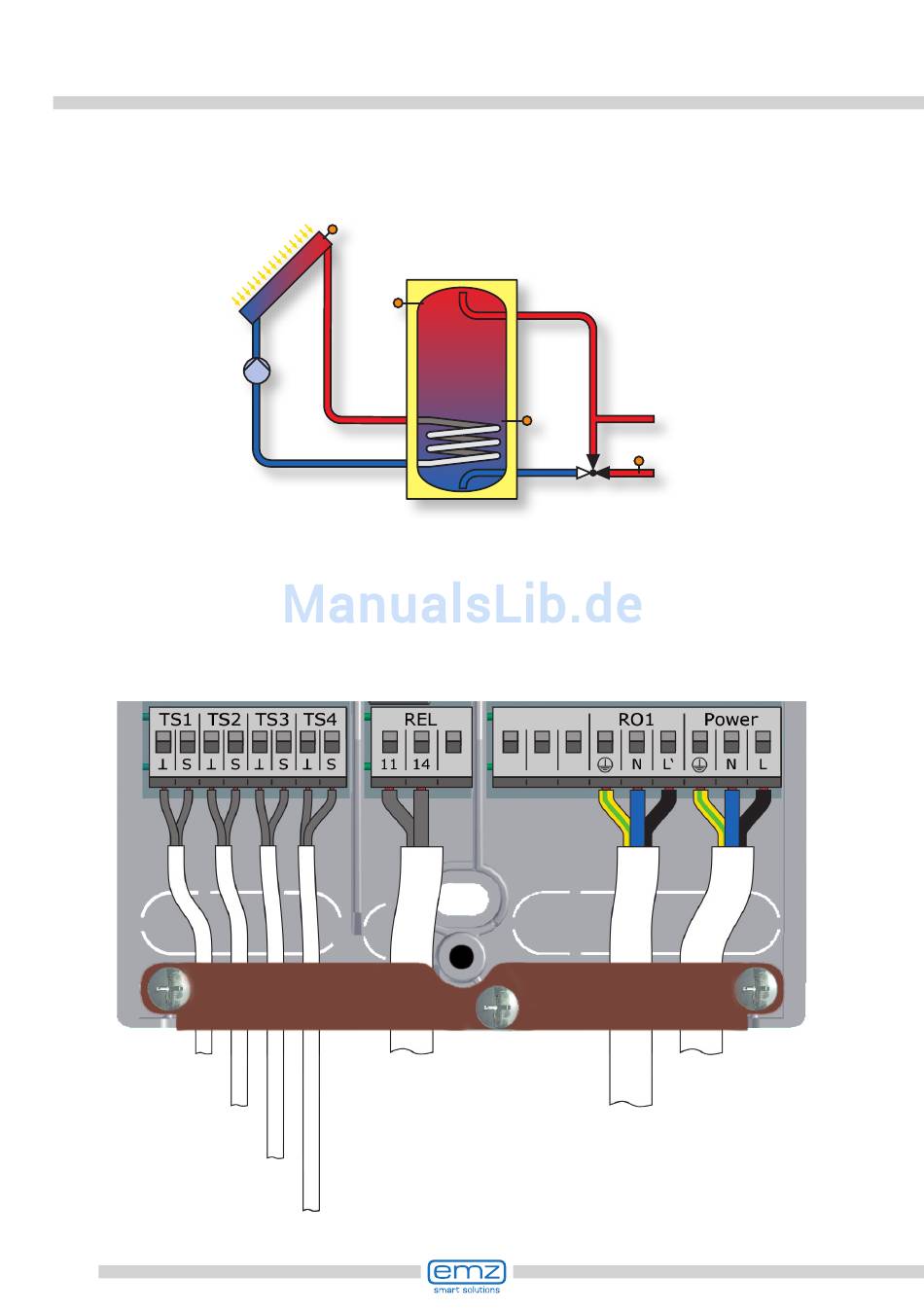

Hydraulisches Schema 16
RO1
Solarkreis-
pumpe 1
Kollektorfühler 1
Speicherfühler 1 unten
Speicherfühler 1 oben
Rücklauffühler
36
TS1
Kollektor-
fühler 1
TS3
Speicher-
fühler
1 oben
Speicher 1
SP1
Dreiwegeventil
Rücklaufanhebung
Anschluss
entsprechend
Seite 16
Speicher-
fühler 1
unten
TS2
Rücklauf-
TS4
REL
fühler
Dreiwegeventil
Rücklaufanhebung
Solarkreispumpe 1
Netzanschluss
