emz Smart Sol Montage- Und Bedienungsanleitung Seite 28

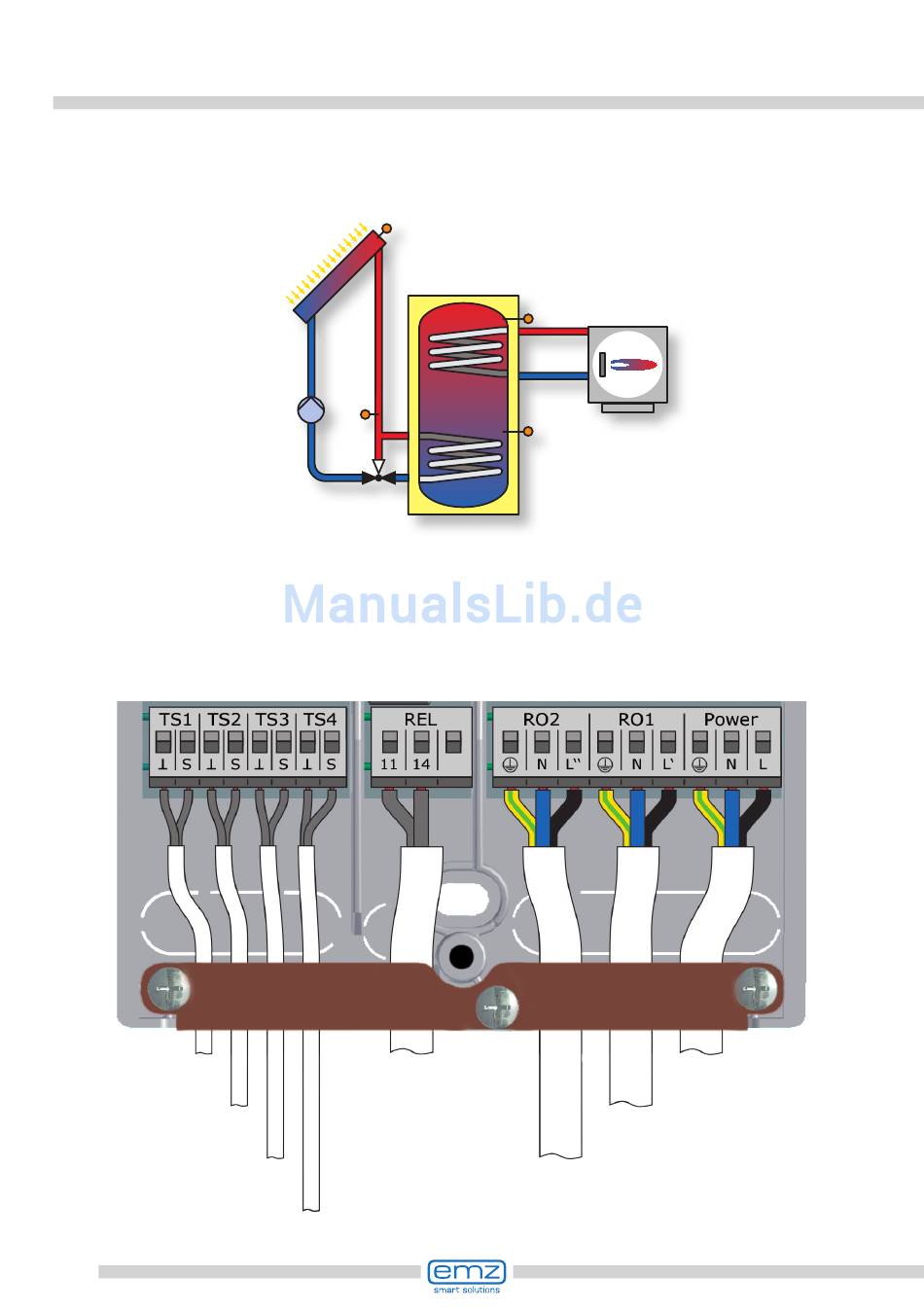

Hydraulisches Schema 8
Kollektorfühler 1
Speicherfühler 1 unten
Speicherfühler 1 oben
Bypassfühler
28
TS1
Kollektor-
fühler 1
Bypass-
fühler
TS4
RO1
Solar-
kreis-
pumpe 1
RO2
Bypassventil
Heizkesselanbindung
entsprechend
Seiten 41-42
Speicherfühler
1 oben
TS3
Speicher 1
SP1
TS2
Speicher-
fühler 1
unten
Bypassventil
Netzanschluss
Solarkreispumpe 1
