Albatros / Super-Albatros

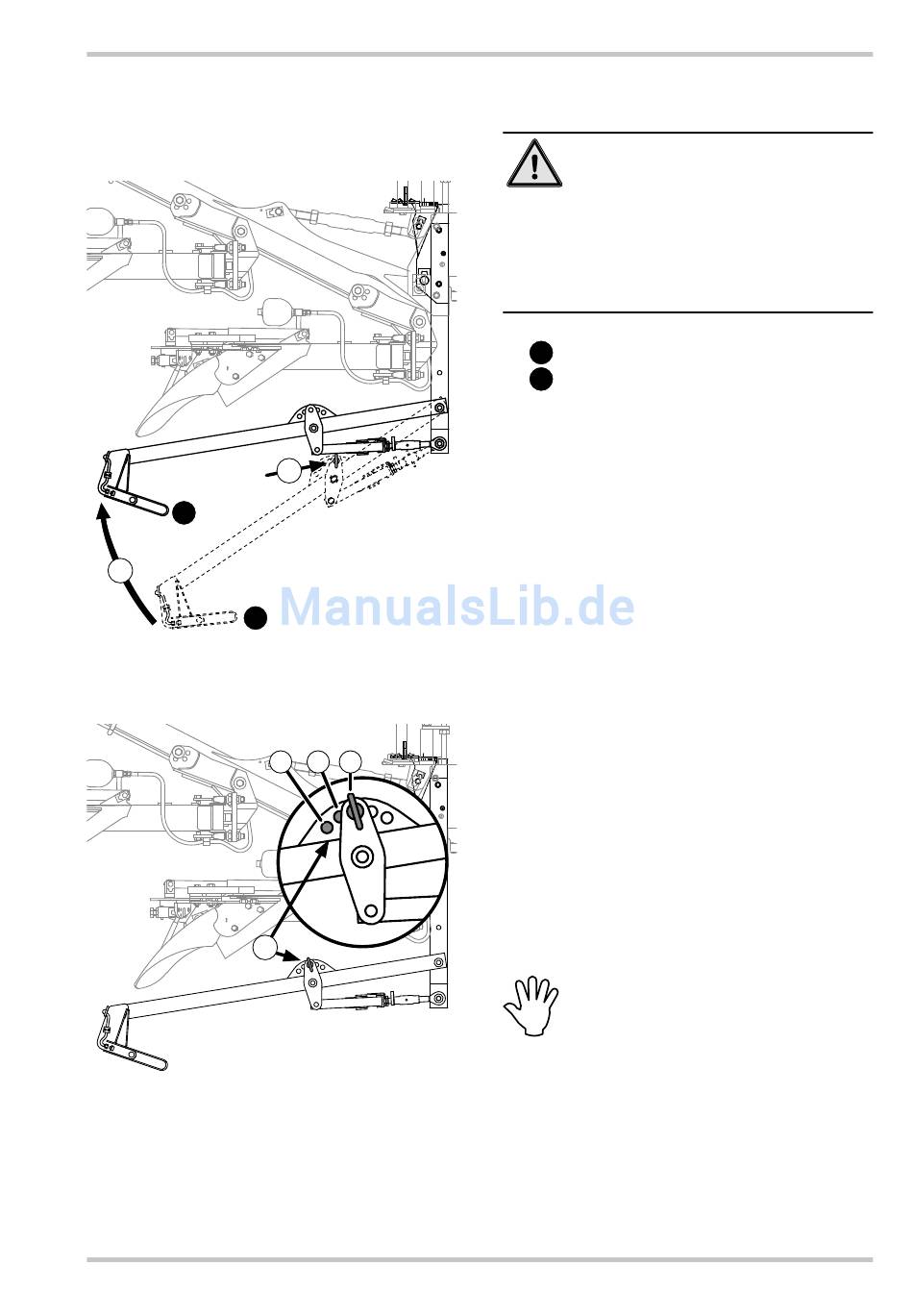

Abb. 33;
T
2
A
Abb. 34;
Technische Änderungen vorbehalten
1
b
c a
3
8.3.1 Auslegearm in Transportstellung
klappen
GEFAHR
Unfallgefahr beim Einklappen durch
hohes Bauteilgewicht des Auslege-
arms.
• Beim Ausklappen des Auslegearms mit
großer Vorsicht vorgehen und wenn
möglich von zweiter Person unterstüt-
zen lassen.
A
= Arbeitsstellung
T
= Transportstellung
► Klappstecker entfernen und Absteckbolzen
(Abb. 33/1) herausziehen.
► Auslegearm in Transportstellung (Abb. 33/ 2)
schwenken.
► Transportposition durch Einstecken des
Absteckbolzens in die gewünschte Bohrung
(Abb. 35/3) festsetzen.
a = Transporstellung
b = erste Transporstellung
c = zweite Transporstellung
► Absteckbolzen durch Einstecken des Klappste-
ckers sichern.
► Klappstecker durch Umklappen des Siche-
rungsbügels fixieren.
HINWEIS
Bei Verwendung der Transportstellung
Abb. 35/b und Abb. 35/c beachten, dass
der Auslegearm nicht an die Pflugkörper
anstößt.
03.2014
Nach dem Pflügen
31
