Albatros / Super-Albatros

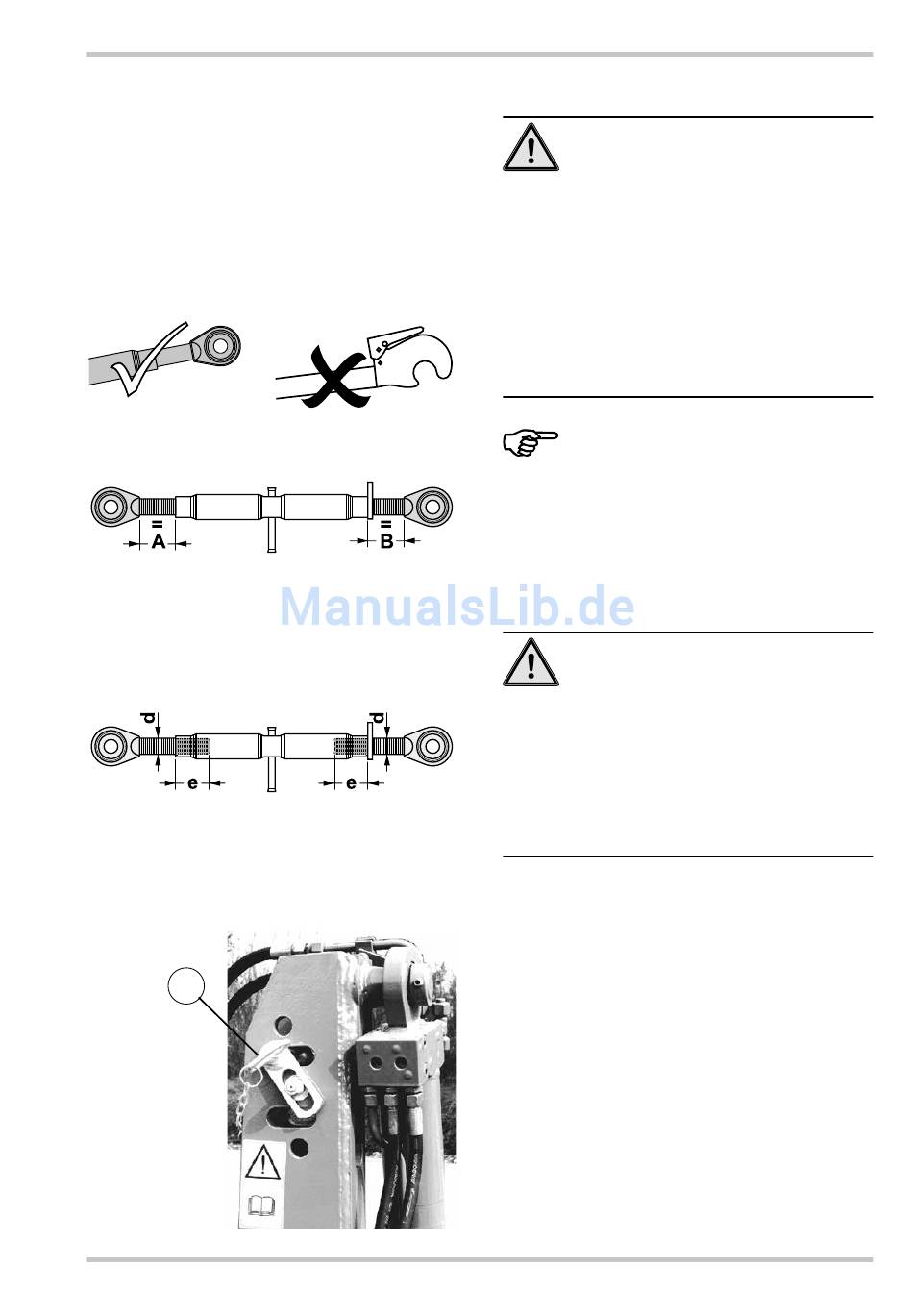

Abb. 8;
Abb. 9;
Abb. 10;
e) Mindesteinschraubtiefe = 1,5 x d
Abb. 11;
1
Technische Änderungen vorbehalten
5.2
Oberlenker ankuppeln
GEFAHR
Unfallgefahr durch beschädigte Fang-
hakenverriegelung oder Bruch der
Fangkugel.
Die Abmessungen von Fanghaken
können stark voneinander abweichen,
was zur Beschädigung der Kupplungteile
oder Fanghakenverriegelung führen kann.
• Nur Oberlenker mit geschlossenen
Kugelaugen (Abb. 8/1)verwenden.
Oberlenker mit Fanghaken dürfen
wegen der Unfallgefahr nicht eingesetzt
werden.
HINWEIS
• Vor dem Anbau der Maschine prüfen,
dass beide Gewindespindeln gleich
lang sind Abb. 9/ A = B.
GEFAHR
Unfallgefahr durch Ausreißen des
Spindelgewindes.
• Beim Verstellen des Oberlenkers, muss
die Mindesteinschraubtiefe (Abb. 10/
emin ) der Gewindespindeln 2 x Gewin-
dedurchmesser (d) betragen.
e
= 1,5 x d.
min
• Maximale Arbeitslänge entsprechend
der Herstellerangaben beachten.
Den Oberlenker im Pflugkopf so anbringen, daß
er bei der Arbeit zum Pflug leicht ansteigt (den
Oberlenkerstecker gegen Verdrehen sichern –
siehe Abb. 11/1; auf der Gegenseite Scheibe und
Klappstecker).
Die Kuppeleinrichtung (Dreipunktgestänge) ord-
nungsgemäß sichern.
03.2014
21
