Albatros / Super-Albatros
Abb. 23;
2
Abb. 24;
Abb. 25;
A
D
Abb. 26;
Technische Änderungen vorbehalten
(cm)
33/35
1
37/40
42/45
47/50
(../M)
9998.02.74
3
4
3
2
1
1
2
3
4
9998.02.79
Z
C
B
1
7.4

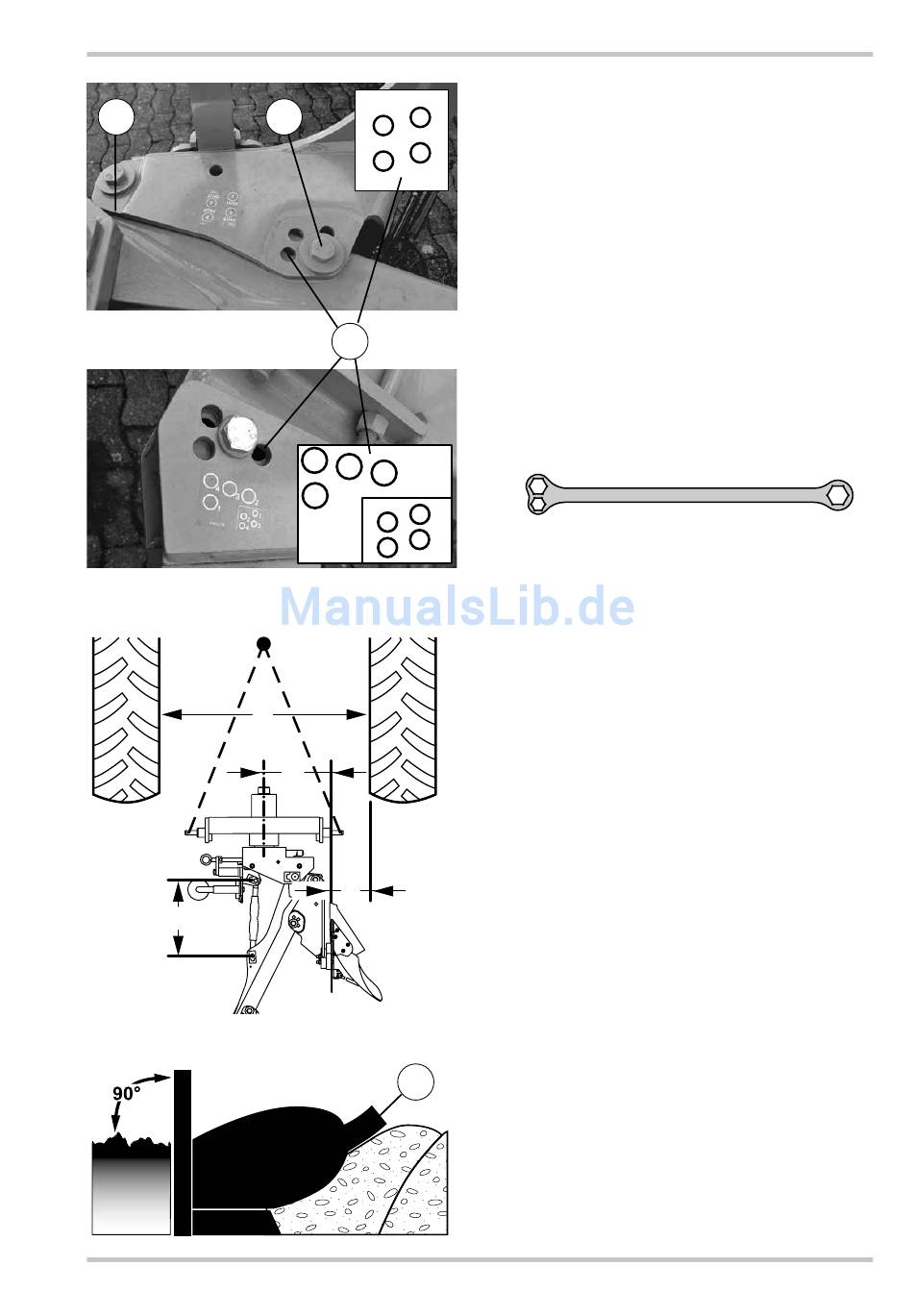

Arbeitsbreitenverstellung
Die Arbeitsbreite pro Körper ist 4-fach verstellbar
– Schraube (Abb. 23/1) entsprechend umsetzen
(beidseitig Scheibe unterlegen).
Die Drehpunkt-Schraube (Abb. 23/2) evtl. nur zum
Schwenken der Konsole etwas lösen – nicht vor
dem Entfernen von (Abb. 23/1).
Alle Körper auf gleiche Arbeitsbreite einstellen.
Anzugsmoment von (Abb. 23/1+2):
110/120er Rahmen – 410 Nm
140er-Rahmen – 710 Nm
Unbedingt geeignetes Werkzeug, RABE-Spezial-
schlüssel (Bestellnr. 4798.00.99) und Handschuhe
benutzen.
Gilt auch für Grindelschrauben.
Wichtig: Anziehdrehmomente beachten.
RABE-Spezialschlüssel (Bestellnr. 4798.00.99)
Vorschäler und Scheibenseche werden mitverstellt.
Am Rahmen angeschraubter Radhalter muß bei
einer Arbeitsbreitenverstellung umgeschraubt
werden – siehe Abb. 23/3 u. Abb. 24/3 (jeweils
gleiche Ziffer).
Zugpunkt (Spannschloss / Zylinder Abb. 25/D) und
Erstkörper-Arbeitsbreite (Spindel Abb. 25/E) ent-
sprechend anpassen – siehe "Voreinstellung".
7.5
Streichschienen
(wenn vorhanden, Abb. 26/1)
Alle gleichmäßig einstellen; nicht zu tief, damit sie
nicht im wendenden Boden "stehen".
03.2014
27
