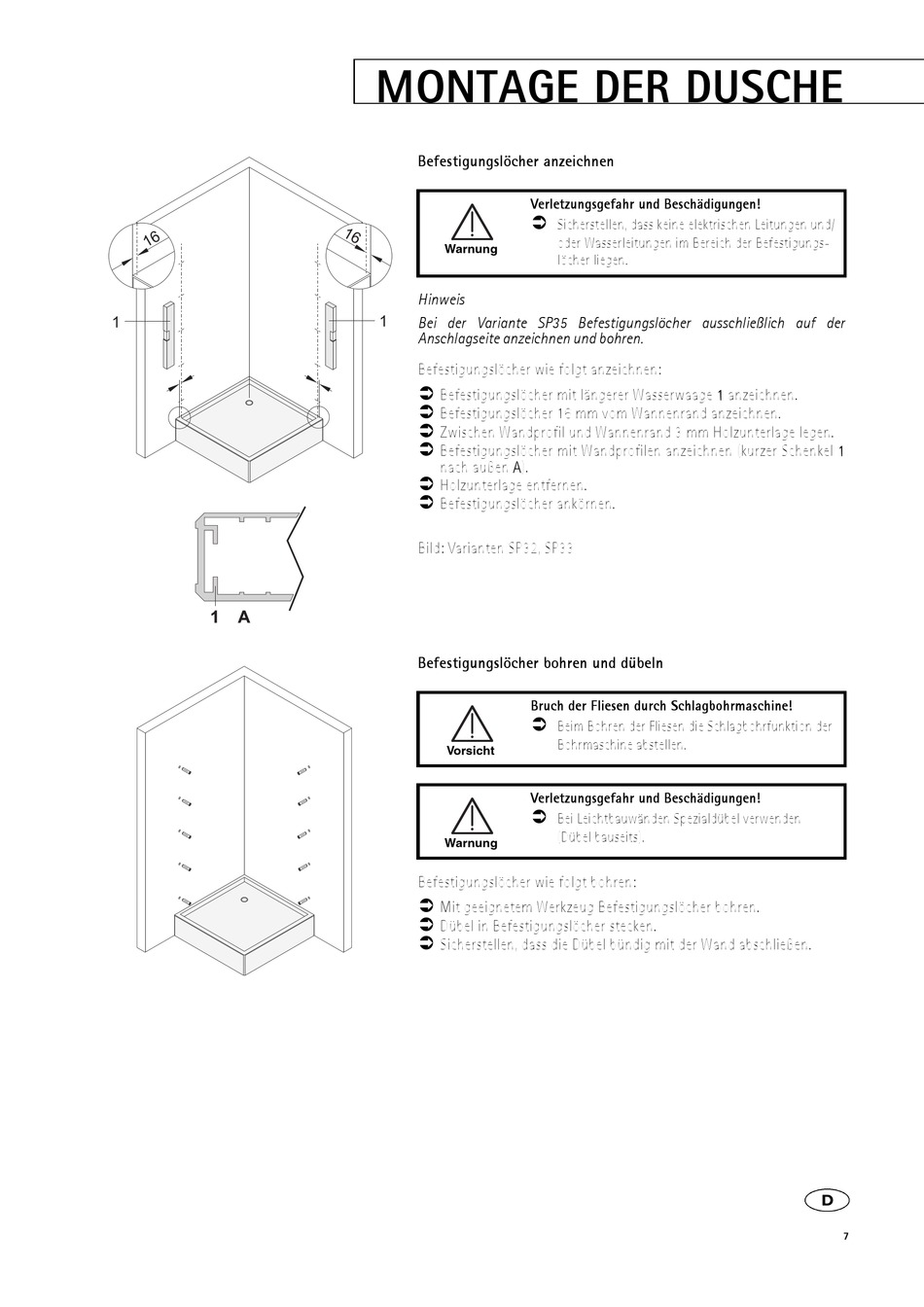

Sprinz SPRINTER PLUS SP32 Montageanleitung Seite 7

1
MONTAGE DER DUSCHE
Befestigungslöcher anzeichnen
Verletzungsgefahr und Beschädigungen!

Warnung
Hinweis
1
Bei der Variante SP35 Befestigungslöcher ausschließlich auf der
Anschlagseite anzeichnen und bohren.
Befestigungslöcher wie folgt anzeichnen:

Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen.

Befestigungslöcher 16 mm vom Wannenrand anzeichnen.

Zwischen Wandprofil und Wannenrand 3 mm Holzunterlage legen.

Befestigungslöcher mit Wandprofilen anzeichnen (kurzer Schenkel 1
nach außen A).

Holzunterlage entfernen.

Befestigungslöcher ankörnen.
Bild: Varianten SP32, SP33
Befestigungslöcher bohren und dübeln
Bruch der Fliesen durch Schlagbohrmaschine!

Vorsicht
Verletzungsgefahr und Beschädigungen!

Warnung
Befestigungslöcher wie folgt bohren:

Mit geeignetem Werkzeug Befestigungslöcher bohren.

Dübel in Befestigungslöcher stecken.

Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
7
