Montage- und Bedienungsanleitung

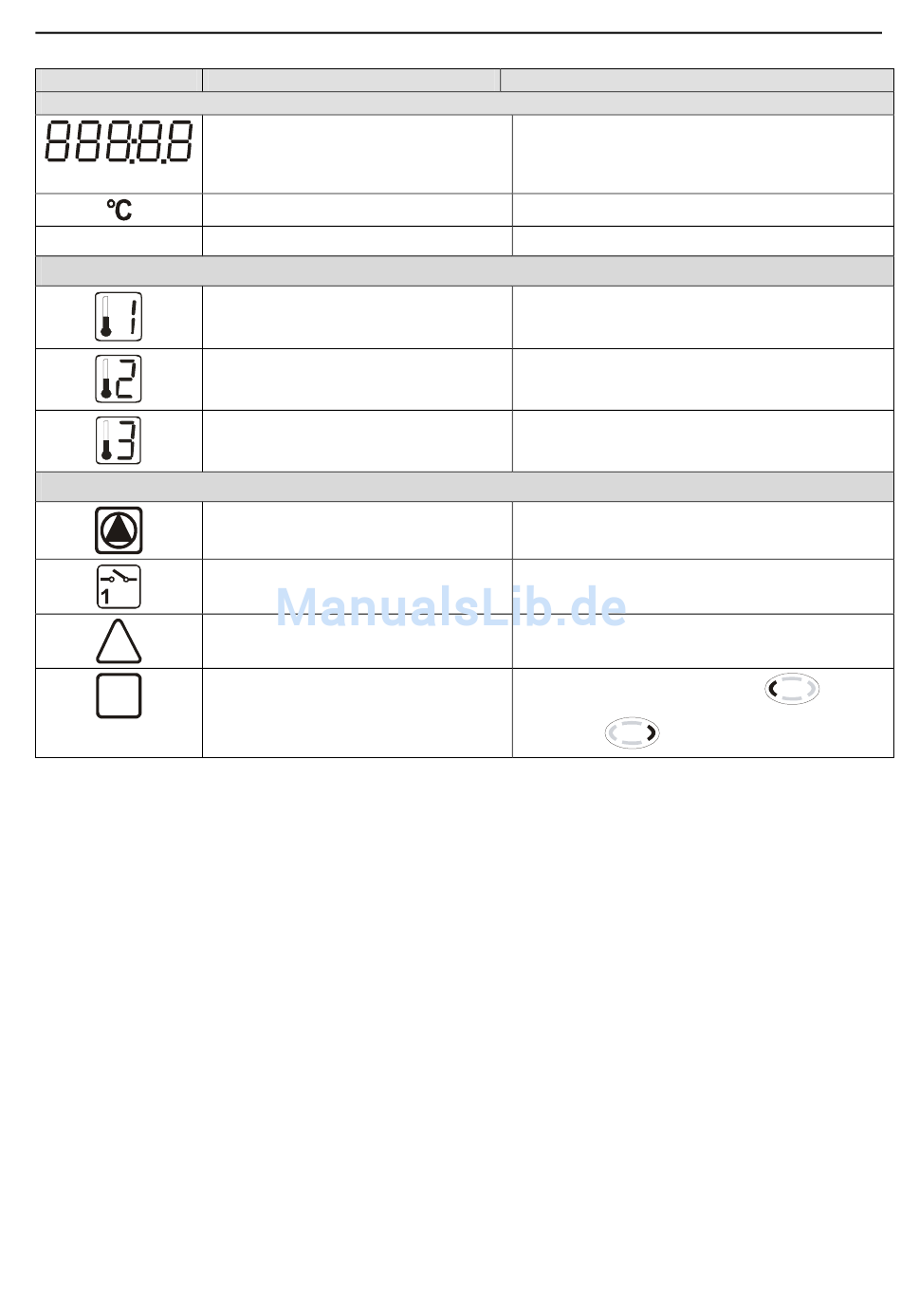

Grafiksymbol
I
!
ok?
Frischwasserregler M200
Beschreibung
5 x 7 Segmentanzeige
Darstellung der Zahlen 00000 bis
99999
Temperatur in Grad Celsius
Durchflussmenge pro Zeiteinheit
Messstellenzuordnung
Temperaturmessstelle WT-Ein
Temperaturmessstelle WW-Ist
Temperaturmessstelle KW / Zirk-
Rück
Solarkreispumpe
Schaltausgang 1 ist aktiv
Hinweis auf einen Anlagenfehler
Sicherheitsabfrage für Wertände-
rungen mit Speichern
Anzeigewerte
Ausgabe aller Zahlenwerte,
Anzeige blinkt, wenn Wert verändert wird
Zeigt Liter pro Minute
Statusanzeige
Symbol dreht sich bei eingeschalteter Solar-
kreispumpe
Erscheint, wenn Schaltausgang 1 aktiv (ein)
Anzeige blinkt, wenn ein Fehler in der Anla-
ge auftritt
Eingabewert kann abgelehnt
akzeptiert
13
Anzeige im Betrieb
werden
1316BED062-10A-E Stand: 7/2010
FWR M200
