Montage- und Bedienungsanleitung

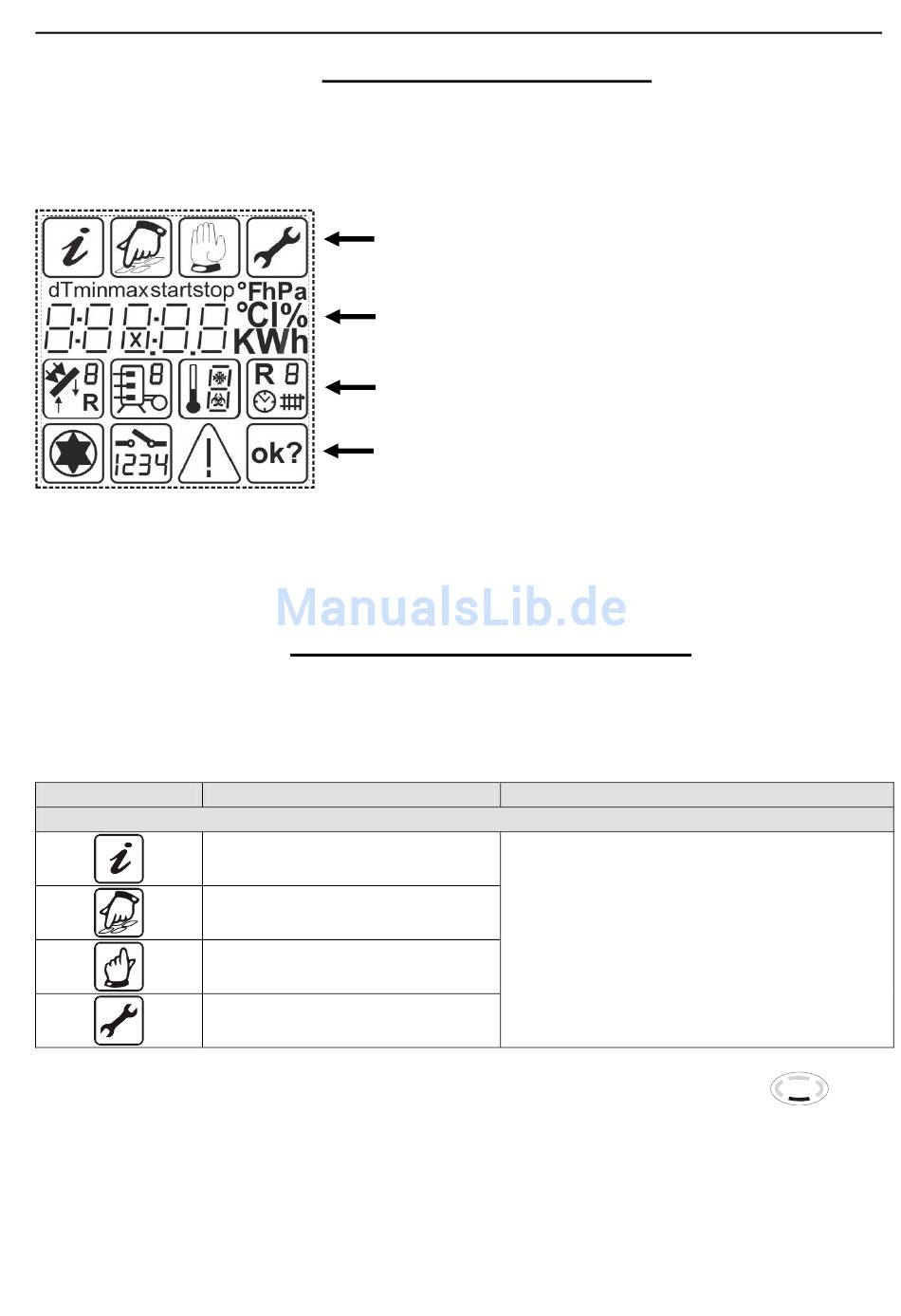

In der nachfolgenden Grafik sind alle Sym-
bole, die während des Betriebs auf dem
Display erscheinen können, gleichzeitig
In der nachfolgenden Tabelle wird die Bedeutung der einzelnen Symbole beschrieben.
Grafiksymbol
Während der Auswahl blinkt das aktive Symbol. Wird das Menü mit der Taste
wählt, so wird das entsprechende Symbol statisch dargestellt. Alle anderen werden ausge-
blendet.
Frischwasserregler M200
6.2 Display – Maximalanzeige
Das Symbol zeigt das aktive Menü
Anzeige des aktuellen Messwertes
Zuordnung der Messstelle
Anzeige von Statussymbole
6.3 Erläuterung der Grafiksymbole
Beschreibung
Hauptmenü
Menü „Info"
Menü „Programmieren"
Menü „Handbetrieb"
Menü „Grundeinstellung
dargestellt. Im realen Betrieb erscheint, je
nach Menüposition, nur eine Auswahl die-
ser Symbole.
Anzeige im Betrieb
Symbol blinkt, wenn anwählbar
1316BED062-10A-E Stand: 7/2010
