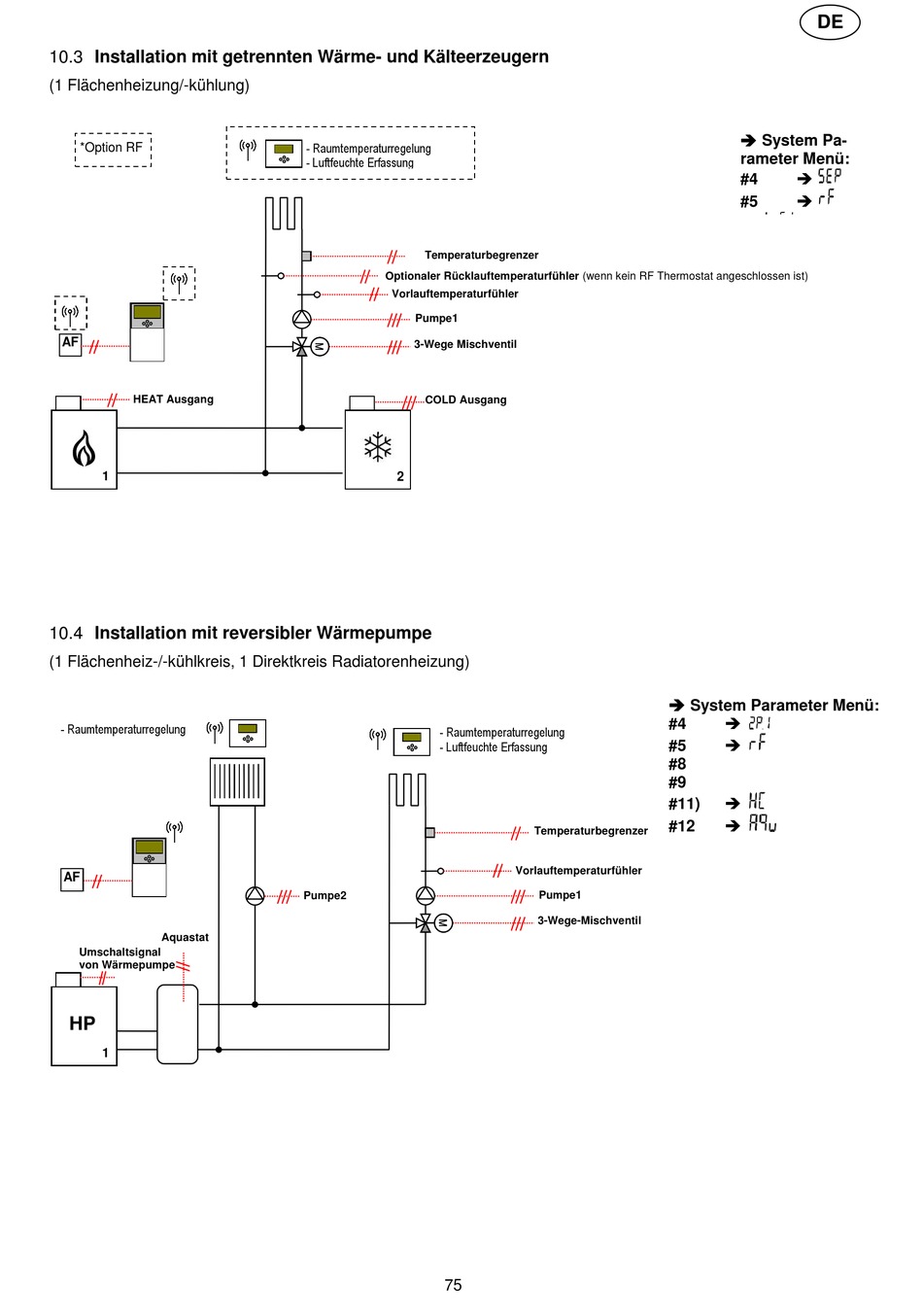

10.3 Installation mit getrennten Wärme- und Kälteerzeugern
(1 Flächenheizung/-kühlung)
*Option RF
AF
HEAT Ausgang
1
10.4 Installation mit reversibler Wärmepumpe
(1 Flächenheiz-/-kühlkreis, 1 Direktkreis Radiatorenheizung)
- Raumtemperaturregelung
AF
Aquastat
Umschaltsignal
von Wärmepumpe
HP
1
- Raumtemperaturregelung
- Luftfeuchte Erfassung
Temperaturbegrenzer
Optionaler Rücklauftemperaturfühler (wenn kein RF Thermostat angeschlossen ist)
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
COLD Ausgang
2
- Raumtemperaturregelung
- Luftfeuchte Erfassung
Pumpe2
75
 System Parameter Menü:
#4
#5
#8
#9
#11)
#12
Temperaturbegrenzer
Vorlauftemperaturfühler
Pumpe1
3-Wege-Mischventil
DE
 System Pa-
rameter Menü:

#4

#5
#8




