Elektrischer Anschluss - Watts CLIMATIC CONTROL HC Bedienungsanleitung

Abb. 4a
5.2

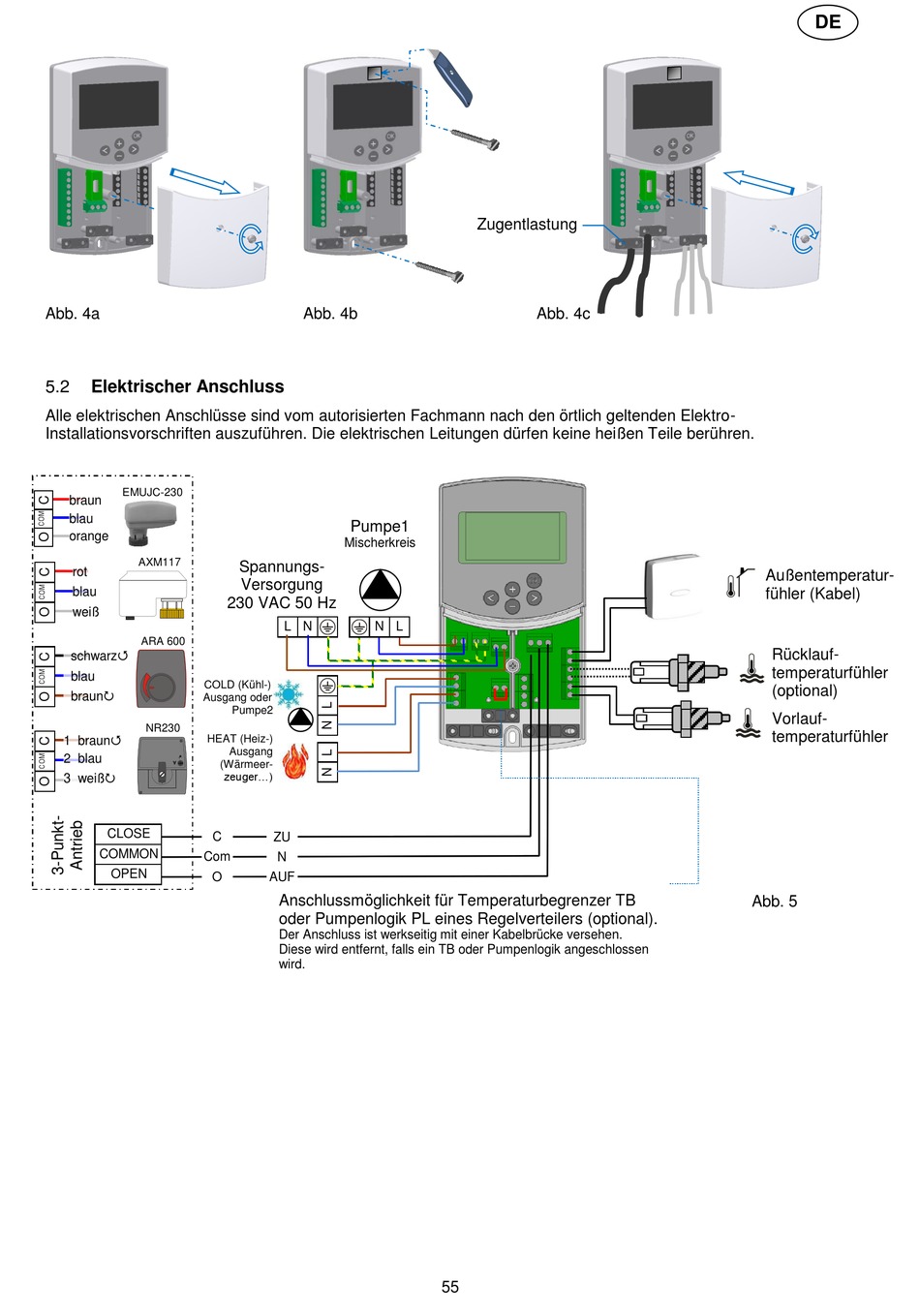

Elektrischer Anschluss

Alle elektrischen Anschlüsse sind vom autorisierten Fachmann nach den örtlich geltenden Elektro-
Installationsvorschriften auszuführen. Die elektrischen Leitungen dürfen keine heißen Teile berühren.
EMUJC-230
braun
blau
orange
AXM117
rot
blau
weiß
ARA 600
schwarz
blau
COLD (Kühl-)
braun
Ausgang oder
NR230
HEAT (Heiz-)
1 braun
2 blau
3 weiß
CLOSE
C
COMMON
Com
OPEN
O
Abb. 4b
Pumpe1
Mischerkreis
Spannungs-
Versorgung
230 VAC 50 Hz
L N N
Pumpe2
Ausgang
(Wärmeer-
zeuger...)
ZU
N
AUF
Anschlussmöglichkeit für Temperaturbegrenzer TB
oder Pumpenlogik PL eines Regelverteilers (optional).
Der Anschluss ist werkseitig mit einer Kabelbrücke versehen.
Diese wird entfernt, falls ein TB oder Pumpenlogik angeschlossen
wird.
Zugentlastung
Abb. 4c
L
55
DE
Außentemperatur-
fühler (Kabel)
Rücklauf-
temperaturfühler
(optional)
Vorlauf-
temperaturfühler
Abb. 5
