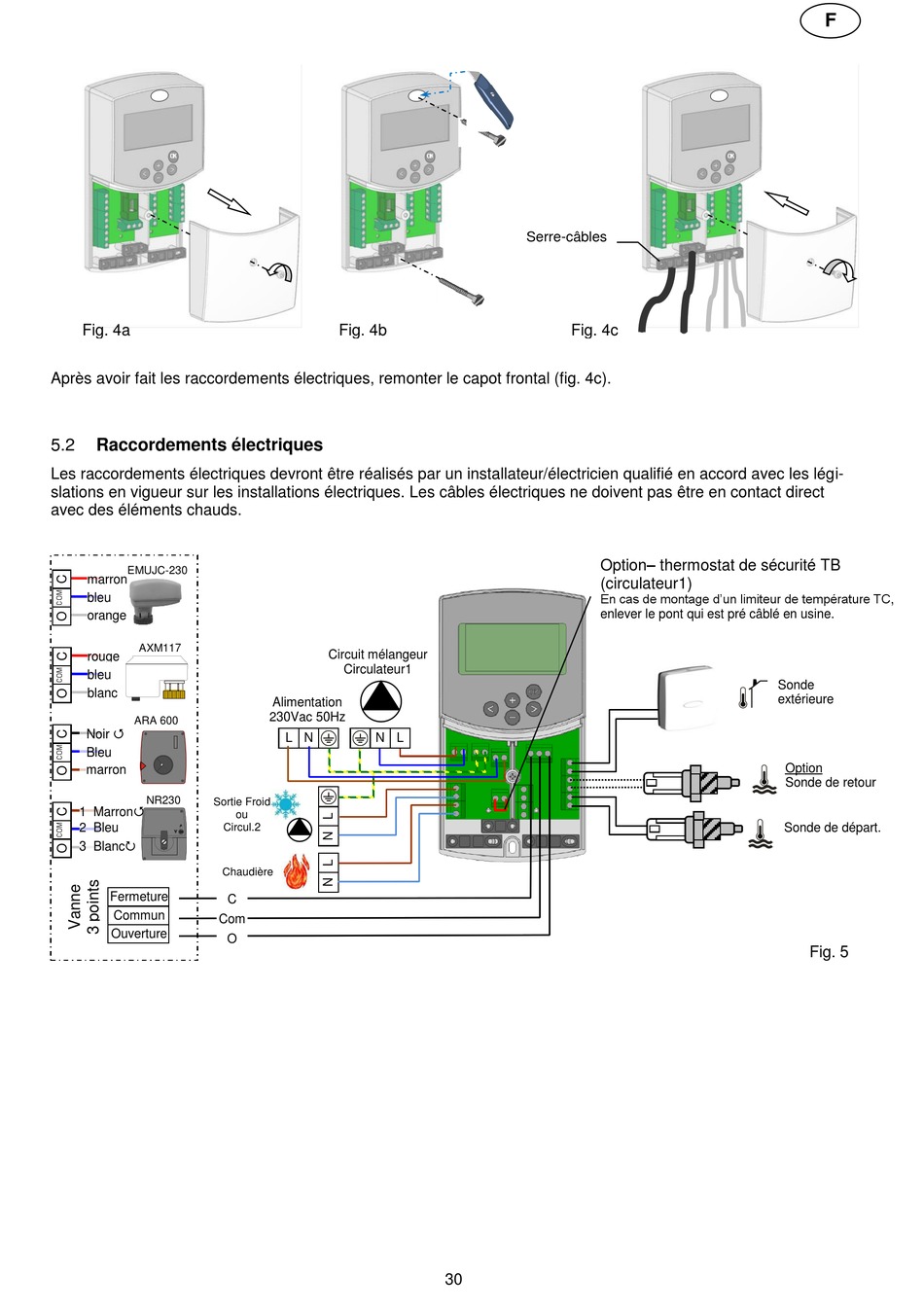

Fig. 4a
4a
Après avoir fait les raccordements électriques, remonter le capot frontal (fig. 4c).
5.2 Raccordements électriques
Les raccordements électriques devront être réalisés par un installateur/électricien qualifié en accord avec les légi-
slations en vigueur sur les installations électriques. Les câbles électriques ne doivent pas être en contact direct
avec des éléments chauds.
EMUJC-230
marron
bleu
orange
AXM117
rouge
bleu
blanc
ARA 600
Noir 
Bleu
marron
Marron
NR230
Sortie Froid
1 Marron
2 Bleu
3 Blanc
Fermeture
Commun
Com
Ouverture
Fig. 4b
Circuit mélangeur
Circulateur1
Alimentation
230Vac 50Hz
L N N
ou
Circul.2
Chaudière
C
O
OK
Serre-câbles
L
30
OK
Fig. 4c
Option– thermostat de sécurité TB
(circulateur1)
En cas de montage d'un limiteur de température TC,
enlever le pont qui est pré câblé en usine.
F
Sonde
extérieure
Option
Sonde de retour
Sonde de départ.
Fig. 5
