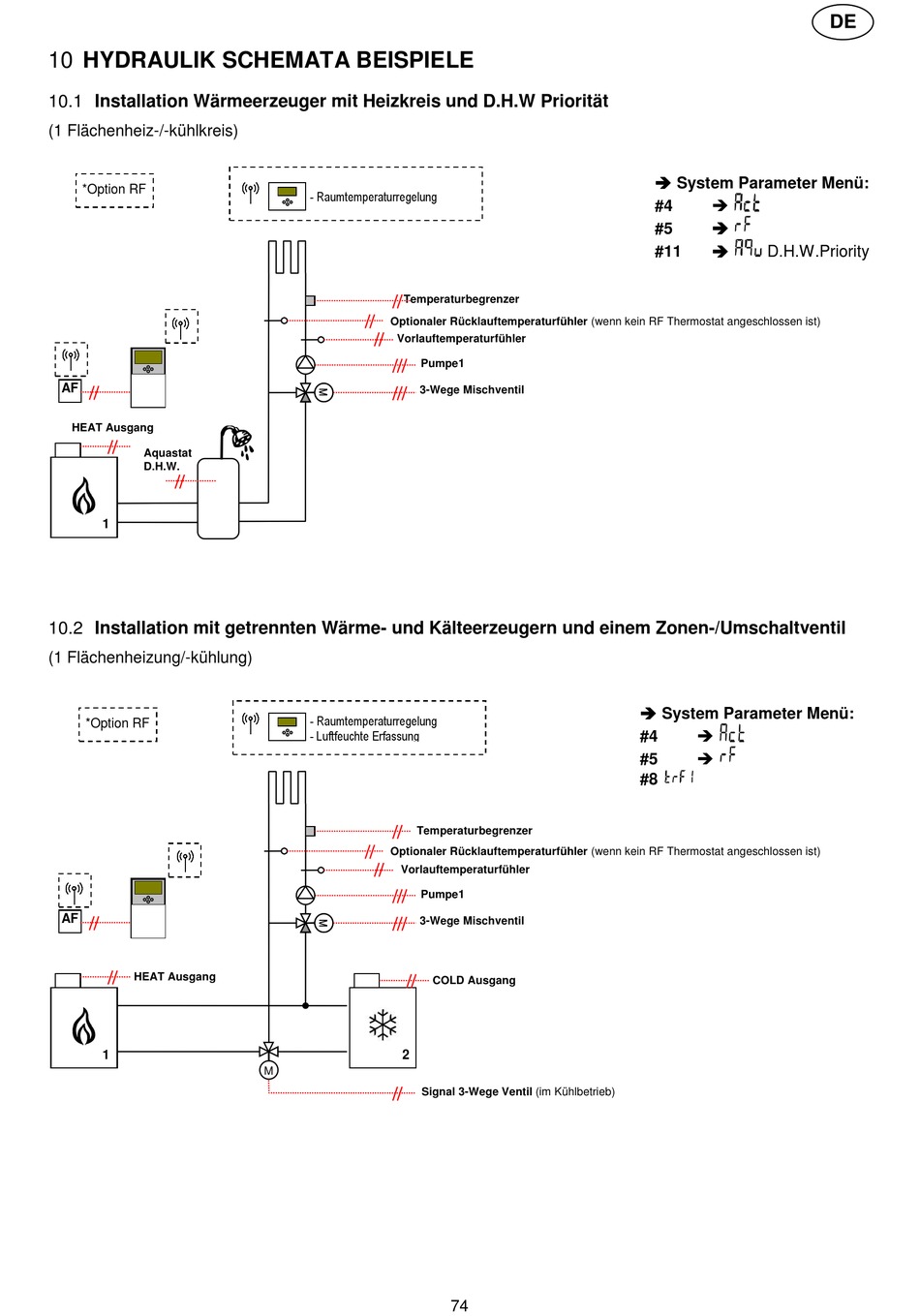

10 HYDRAULIK SCHEMATA BEISPIELE

10.1 Installation Wärmeerzeuger mit Heizkreis und D.H.W Priorität
(1 Flächenheiz-/-kühlkreis)
*Option RF
AF
HEAT Ausgang
Aquastat
D.H.W.
1
10.2 Installation mit getrennten Wärme- und Kälteerzeugern und einem Zonen-/Umschaltventil
(1 Flächenheizung/-kühlung)
*Option RF
AF
HEAT Ausgang
1
- Raumtemperaturregelung
Temperaturbegrenzer
Optionaler Rücklauftemperaturfühler (wenn kein RF Thermostat angeschlossen ist)
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
- Raumtemperaturregelung
- Luftfeuchte Erfassung
Temperaturbegrenzer
Optionaler Rücklauftemperaturfühler (wenn kein RF Thermostat angeschlossen ist)
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
COLD Ausgang
2
M
Signal 3-Wege Ventil (im Kühlbetrieb)
74
 System Parameter Menü:

#4

#5

#11 D.H.W.Priority
 System Parameter Menü:

#4

#5
#8
