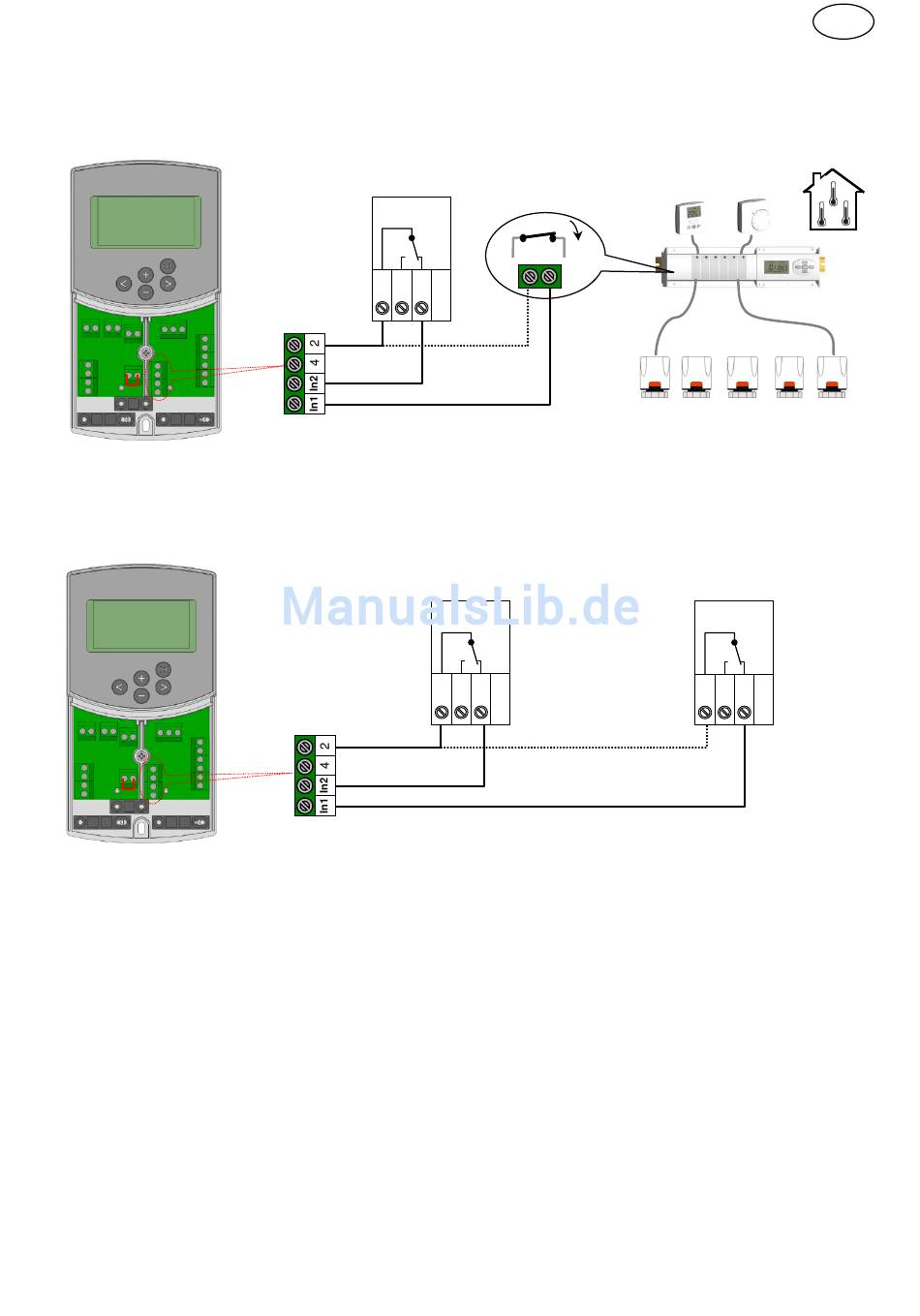

Exemple 2: Installation chauffage avec réservoir tampon avec 1 circuit plancher chauffant.
In1 utilisée pour arrêter le circulateur si aucune des zones ne demande de la chauffe. (Inst: Menu paramètres: In1, "C_b")
In2 utilisé pour arrêter le circulateur si le réservoir de stockage est épuisé (Inst: Menu paramètres: In2, "Aqu")
Exemple 3: Installation chauffage avec réservoir stratifié (1 zone Plancher chauffant et 1 zone radiateurs).
In1 utilisée pour la coupure du circulateur 1 si le réservoir de stockage est épuisé (Inst: Menu paramètres: In1,"Aqu")
In2 utilisée pour la coupure du circulateur 2 si le réservoir de stockage est trop bas (Inst: Menu paramètres: In2, "Aqu")
> T °C
Thermostat à
immersion
C 1 2
Thermostat à immer-
sion
(avec seuil plancher)
Contact de pompe
fermé = circulateur On
> T °C
Thermostat à immer-
sion
(avec seuil Radiateur)
C 1 2
