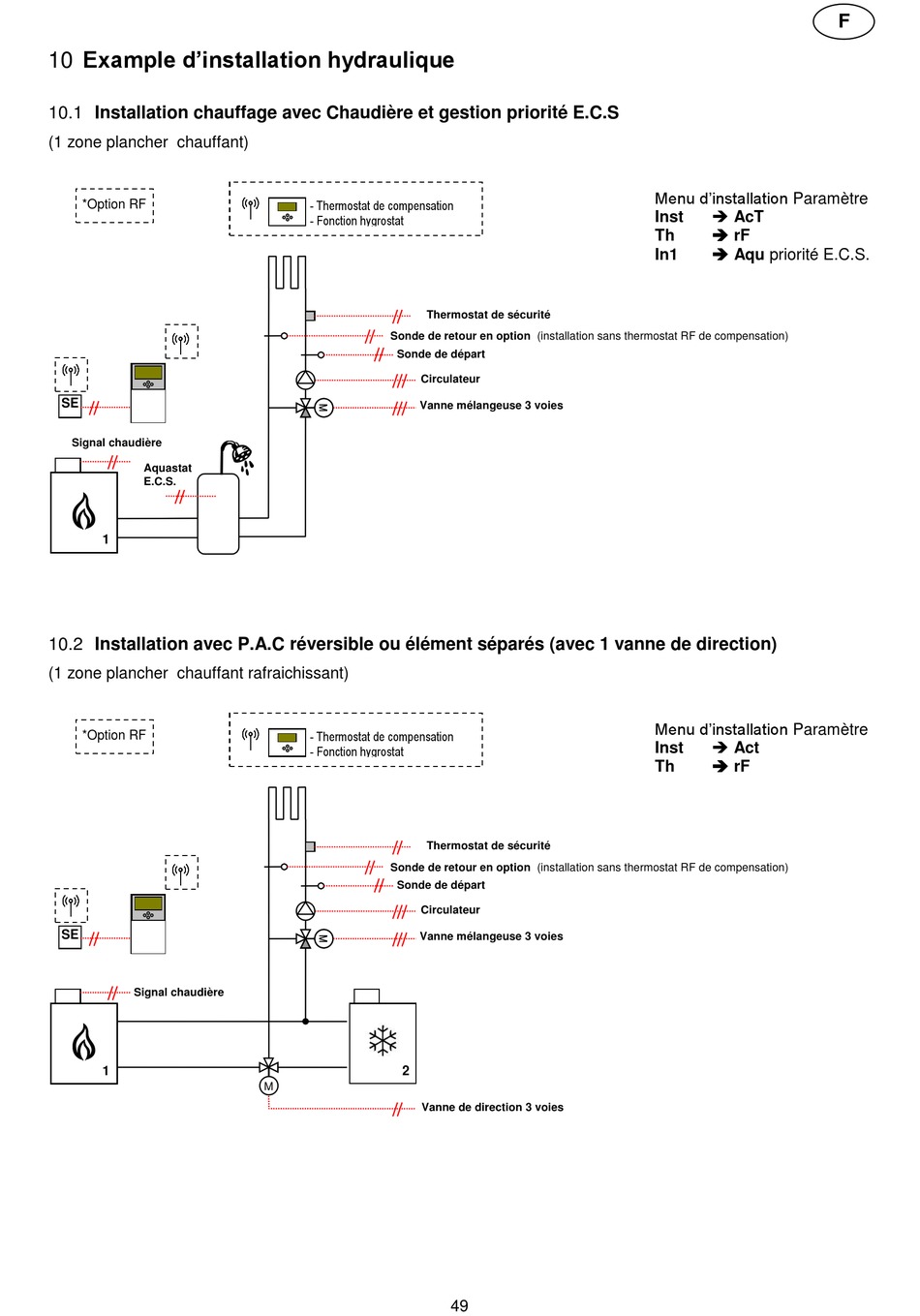

10 Example d'installation hydraulique

10.1 Installation chauffage avec Chaudière et gestion priorité E.C.S
(1 zone plancher chauffant)
*Option RF
SE
Signal chaudière
Aquastat
E.C.S.
1
10.2 Installation avec P.A.C réversible ou élément séparés (avec 1 vanne de direction)
(1 zone plancher chauffant rafraichissant)
*Option RF
SE
Signal chaudière
1
- Thermostat de compensation
- Fonction hygrostat
Thermostat de sécurité
Sonde de retour en option (installation sans thermostat RF de compensation)
Sonde de départ
Circulateur
Vanne mélangeuse 3 voies
- Thermostat de compensation
- Fonction hygrostat
Thermostat de sécurité
Sonde de retour en option (installation sans thermostat RF de compensation)
Sonde de départ
Circulateur
Vanne mélangeuse 3 voies
2
M
Vanne de direction 3 voies
49
Menu d'installation Paramètre
 AcT
Inst
 rF
Th
 Aqu priorité E.C.S.
In1
Menu d'installation Paramètre
 Act
Inst
 rF
Th
F
