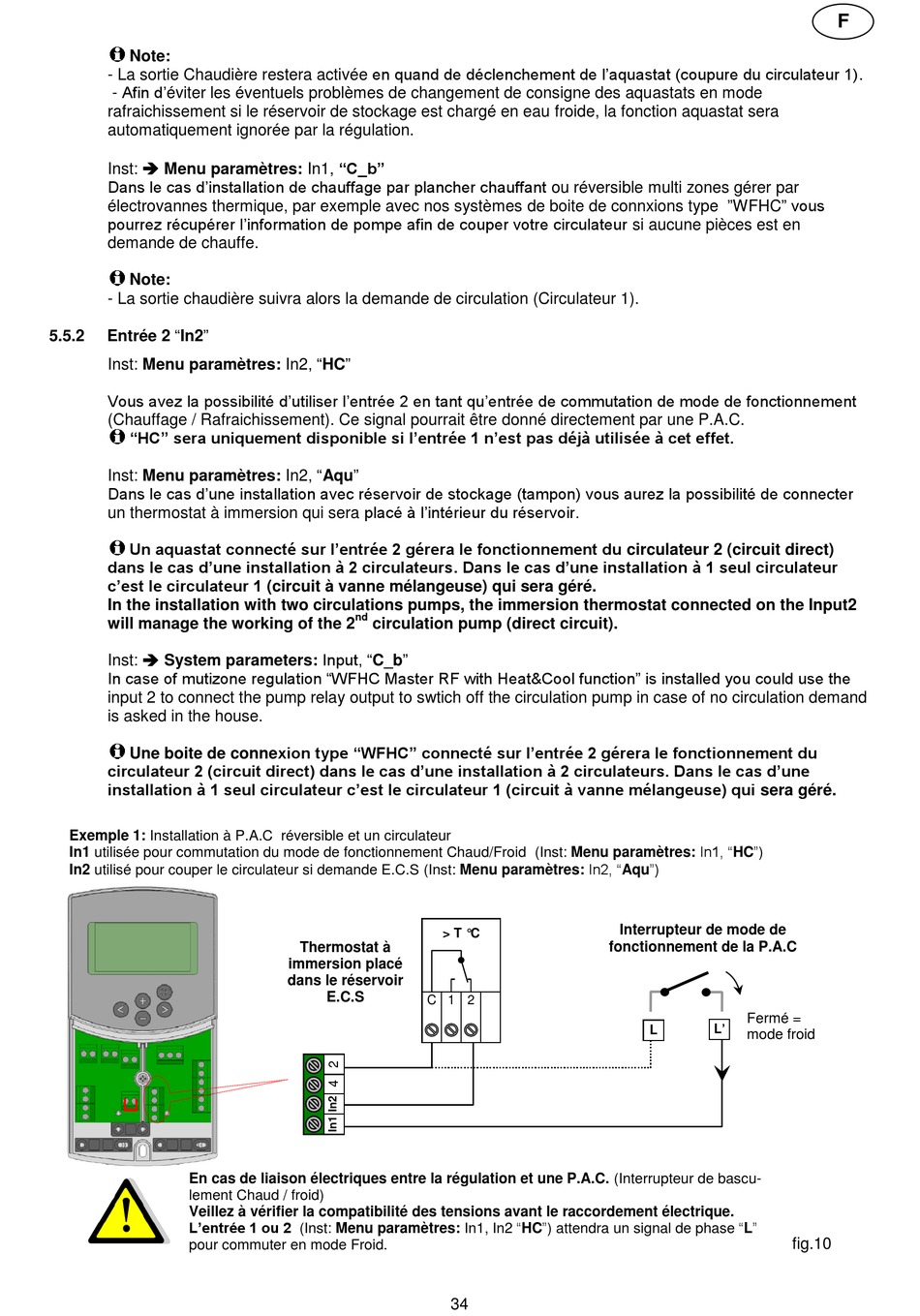

Entrée 2 "In2 - Watts CLIMATIC CONTROL HC Bedienungsanleitung

Note:
- La sortie Chaudière restera activée en quand de déclenchement de l'aquastat (coupure du circulateur 1).
- Afin d'éviter les éventuels problèmes de changement de consigne des aquastats en mode
rafraichissement si le réservoir de stockage est chargé en eau froide, la fonction aquastat sera
automatiquement ignorée par la régulation.
Inst:  Menu paramètres: In1, "C_b"
Dans le cas d'installation de chauffage par plancher chauffant ou réversible multi zones gérer par
électrovannes thermique, par exemple avec nos systèmes de boite de connxions type "WFHC" vous
pourrez récupérer l'information de pompe afin de couper votre circulateur si aucune pièces est en
demande de chauffe.
Note:
- La sortie chaudière suivra alors la demande de circulation (Circulateur 1).
Entrée 2 "In2"
5.5.2
Inst: Menu paramètres: In2, "HC"
Vous avez la possibilité d'utiliser l'entrée 2 en tant qu'entrée de commutation de mode de fonctionnement
(Chauffage / Rafraichissement). Ce signal pourrait être donné directement par une P.A.C.
"HC" sera uniquement disponible si l'entrée 1 n'est pas déjà utilisée à cet effet.
Inst: Menu paramètres: In2, "Aqu"
Dans le cas d'une installation avec réservoir de stockage (tampon) vous aurez la possibilité de connecter
un thermostat à immersion qui sera placé à l'intérieur du réservoir.
Un aquastat connecté sur l'entrée 2 gérera le fonctionnement du circulateur 2 (circuit direct)
dans le cas d'une installation à 2 circulateurs. Dans le cas d'une installation à 1 seul circulateur
c'est le circulateur 1 (circuit à vanne mélangeuse) qui sera géré.
In the installation with two circulations pumps, the immersion thermostat connected on the Input2
will manage the working of the 2
Inst:  System parameters: Input, "C_b"
In case of mutizone regulation "WFHC Master RF with Heat&Cool function" is installed you could use the
input 2 to connect the pump relay output to swtich off the circulation pump in case of no circulation demand
is asked in the house.
Une boite de connexion type "WFHC" connecté sur l'entrée 2 gérera le fonctionnement du
circulateur 2 (circuit direct) dans le cas d'une installation à 2 circulateurs. Dans le cas d'une
installation à 1 seul circulateur c'est le circulateur 1 (circuit à vanne mélangeuse) qui sera géré.
Exemple 1: Installation à P.A.C réversible et un circulateur
In1 utilisée pour commutation du mode de fonctionnement Chaud/Froid (Inst: Menu paramètres: In1, "HC")
In2 utilisé pour couper le circulateur si demande E.C.S (Inst: Menu paramètres: In2, "Aqu")
En cas de liaison électriques entre la régulation et une P.A.C. (Interrupteur de bascu-
lement Chaud / froid)
Veillez à vérifier la compatibilité des tensions avant le raccordement électrique.
L'entrée 1 ou 2 (Inst: Menu paramètres: In1, In2 "HC") attendra un signal de phase "L"
pour commuter en mode Froid.
nd
circulation pump (direct circuit).
> T °C
Thermostat à
immersion placé
dans le réservoir
E.C.S
C 1 2
34
Interrupteur de mode de
fonctionnement de la P.A.C
Fermé =
L'
L
mode froid
F
fig.10
