Installation / Verbrennungsluft / Anschluss an den Schornstein
Schornstein
Der Ofen muss an einen für feste Brennstoffe geeig-
neten Schornstein angeschlossen werden. Für die
Schornsteinbemessung gilt DIN 4705 bzw. EN 13384.
Für eine Berechnung können die Werte aus der Ta-
belle „Technische Daten" übernommen werden.
Verbindungsstück / Rauchrohre
Wir empfehlen die Ausführung dieser Arbeiten aus-
schließlich durch einen Fachhandwerker ausführen zu
lassen. Das Rauchrohr zum Schornstein ist entspre-
chend den Anforderungen der DIN 18 160 auszufüh-
ren. ACHTUNG: führt das Rauchrohr durch Bauteile
mit brennbaren Baustoffen, müssen im Umkreis vom
mindestens 20 cm um das Rohr alle brennbaren Bau-
stoffe durch nicht brennbare, formbeständige Baustof-
fe nach DIN 18 160 (z. B. Gasbeton) ersetzt werden.

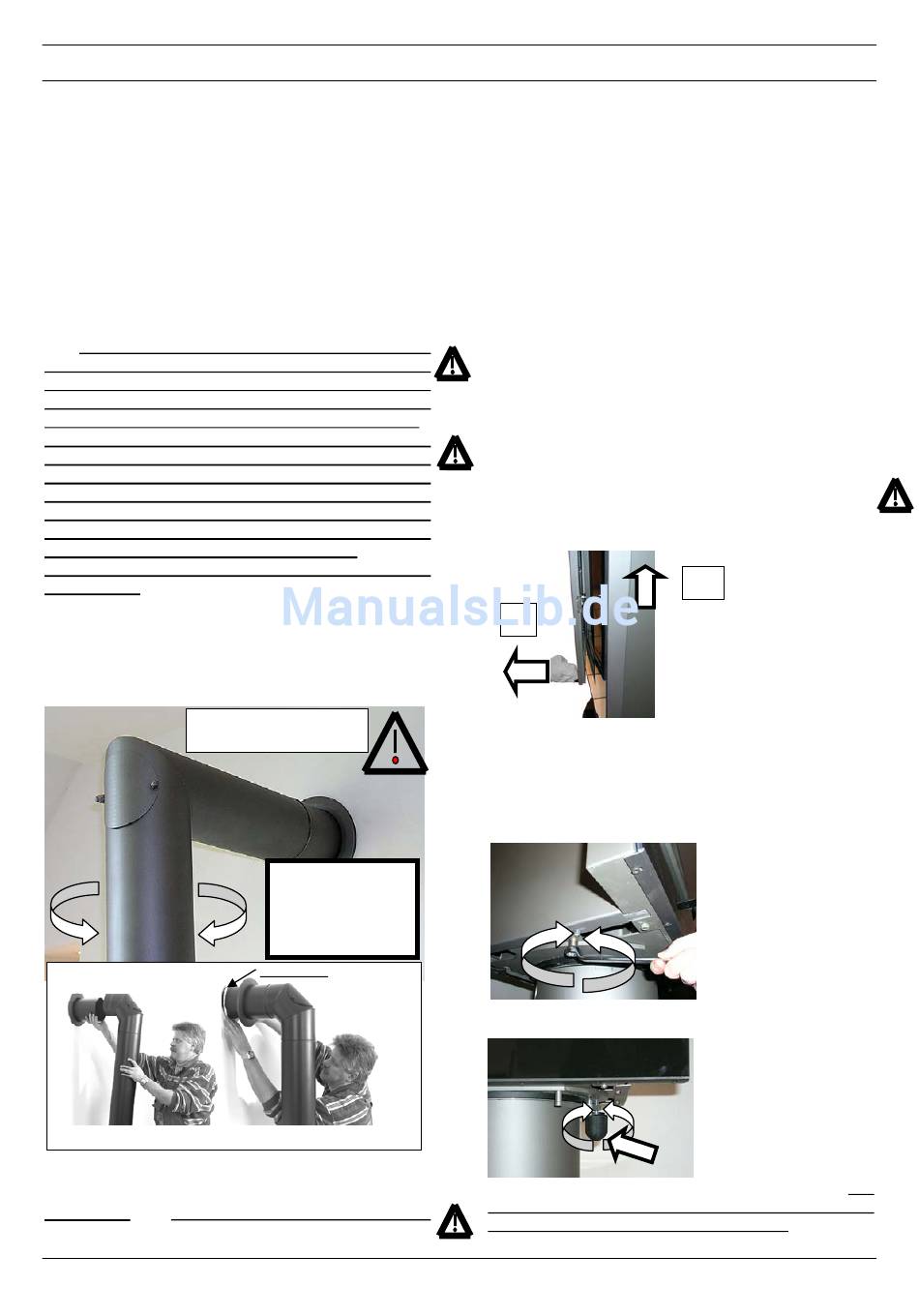

ACHTUNG: der KK 65 H ist +/- 48° drehbar. Der
Gussstutzen ist drehbar (lose aufgelegt). Das
Wandfutter im Schornstein und das Rauchrohr
müssen bei 90° Bögen (z.B. mittels Streben
und/oder Schrauben) fixiert werden, damit beim
Drehen des Ofens das Rauchrohr sich nicht löst
und auseinander geht: BRANDGEFAHR !
Wir empfehlen das Drehen des Ofens nur im kal-
ten Zustand.
Das Wandfutter muss mit Keilblechen o.ä. absolut fest
fixiert werden, damit sich beim Drehen des Ofens das
Rauchrohr nicht lösen kann. Das Rauchrohr in das
Wandfutter einschieben und zwischen Wandfutter und
Rohr eine Dichtschnur eindrücken.
Rauchrohre verschrauben
Achten Sie auch darauf, dass das Rauchrohr nicht in
den freien Querschnitt des Schornsteins hineinragt.
ACHTUNG: die senkrechte Länge der Rauchrohre
muss so abgestimmt sein, dass sich der Ofen im kal-
Anleitung_KK65H_Vision7_02
Wandfutter fixieren /
GEFAHR !
CAUTION
DANGER !
ATTENTIONE
PERICOLO !
Dichtschnur
ten Zustand ohne Kraft leicht drehen lässt. Bitte be-
achten Sie, dass sich durch die thermische Ausdeh-
nung beim Heizen die Rauchrohre ausdehnen und
auch der Ofen leicht „wächst".
Mit einer passenden Rosette den Wandanschluss
abdecken. Nach dem Anschluss an einen geeigneten
Schornstein und fachgerechtem Fixieren der Rauch-
rohre ist der Ofen betriebsbereit. Vor der Inbetrieb-
nahme muss der Ofen in Deutschland vom zuständi-
gen
Bezirksschornsteinfegermeister
werden.
Bei raumluftunabhängiger Betriebsweise ist es
wichtig, dass der Rauchrohranschluss gasdicht instal-
liert wird. Dazu dürfen nur hitzebeständige Dichtmate-
rialien verwendet werden.
Hierzu Rauchrohre z.B. mit hitzefesten Kleber für
Temperaturen bis 700 °C abdichten!
Öffnen und Schließen der Tür
Zum Öffnen der Tür den Hebel auf der Ofenrückseite
nach oben drücken (Vorsicht heiß – Hitzeschutzhand-
schuh verwenden) und die Tür am Türgriff (Vorsicht
heiß – Hitzeschutzhandschuh verwenden) nach vorne
ziehen.
2
Türmechanismus
Der Türmechanismus des KK 65 H ist selbstschlie-
ßend.
Die Türvorspannung kann auf der Ofenunterseite links
bei Bedarf nachgestellt werden.
Schwenken des Ofens
Zum Schwenken des Ofens den Drehgriff lösen. Der
Ofen sollte immer mittels Drehgriff fixiert werden, um
versehentliches Schwenken zu vermeiden.
abgenommen
1
Im Uhrzeigersinn
= Türvorspannung
höher
Gegen Uhrzeigersinn
= Türvorspannung
schwächer
Seite 10 von 16
