Brandschutzbestimmungen

Alle brennbaren Bauteile, Möbel oder auch zum
Beispiel Dekostoffe in der näheren Umgebung
sind gegen Hitzeeinwirkung zu schützen. Insbe-
sondere die jeweils örtlich gültigen Vorschriften
und Regeln sind zu beachten (z.B. Feuerungsver-
ordnung).
M ≥ 41,5 cm
ACHTUNG: Der KK 65 H ist +/- 48° drehbar – die
Brandschutzabstände müssen im gesamten Ver-
C
C
drehbereich beachtet werden!!
Montagemaß M ≥ 41, 5 cm
Hierzu muß das
(Abstand Wand – Mitte Rauchrohr) beachtet wer-
den. Das Maß M berücksichtigt den rückwärtigen
Sicherheitsabstand von 16 cm aus der DIN/EN-
Prüfung der Feuerstätte.
B
A
Sicherheitsabstände innerhalb des
Strahlungsbereichs
(siehe Abb. 3)
Im Sichtbereich (Strahlungsbereich) des Feuers muss

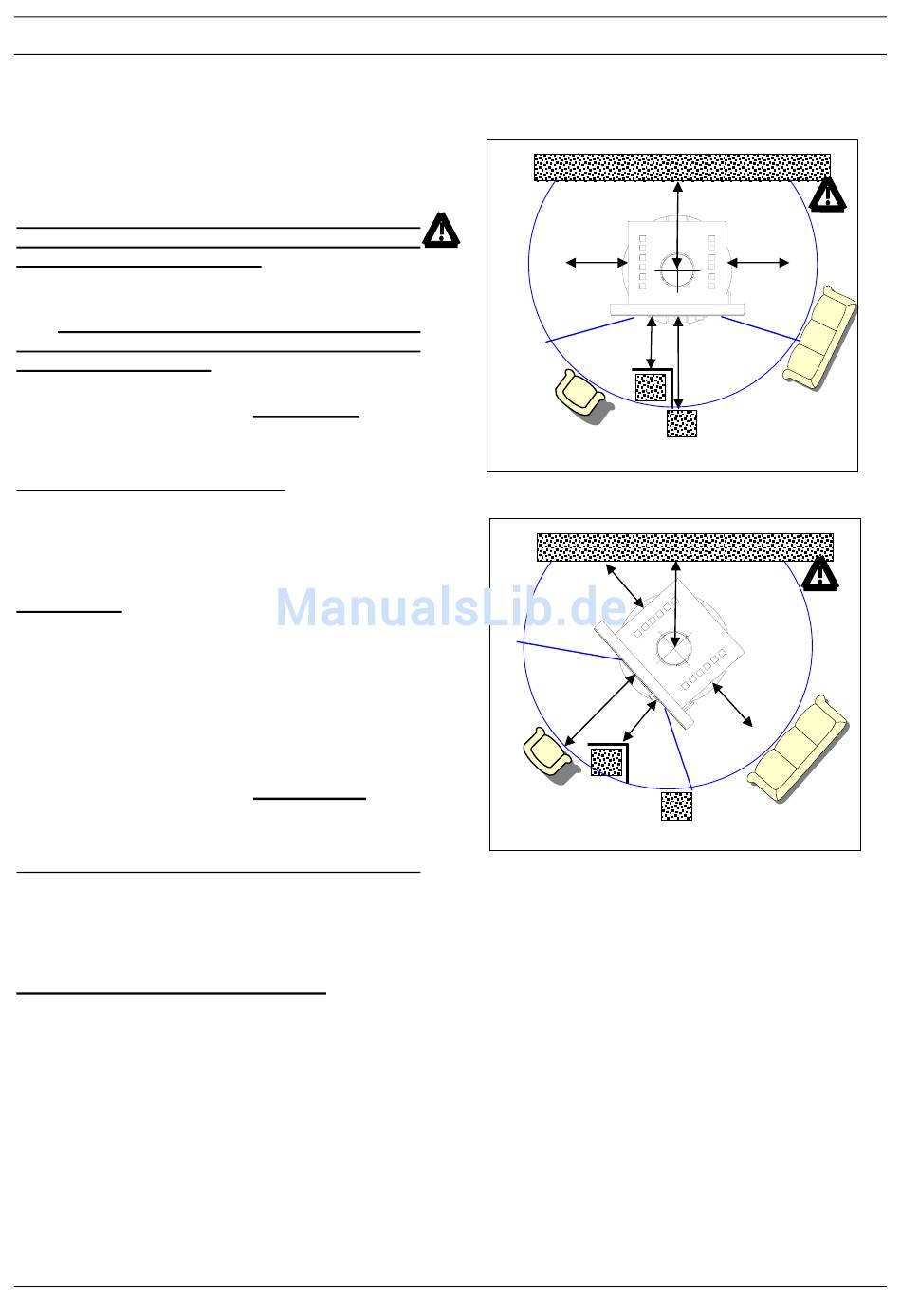

Abb. 3-1: Brandschutzabstände – Ofen gerade
von zu schützenden Bauteilen wie z.B. brennbaren
Bauteilen, zu schützenden Wänden, Holzbalken, Mö-
beln oder auch zum Beispiel zu Dekostoffen / Gardi-
nen etc. ein Mindestsicherheitsabstand A eingehalten
M ≥ 41,5 cm
werden:
C
A ≥ 120 cm
.
Dieser Sicherheitsabstand gilt im gesamten
möglichen Schwenkbereich!
Der Sicherheitsabstand A reduziert sich nur dann auf
Maß B ≥ 40 cm, wenn ein hinterlüfteter, hitzebestän-
A
C
diger Strahlungsschutz (z.B. aus Stahlblech) dauer-
B
haft vor das gesamte zu schützende Bauteil montiert
wird.
Sicherheitsabstände außerhalb des
Strahlungsbereichs
(siehe Abb. 3)
Abb. 3-2: Brandschutzabstände – Ofen gedreht
Außerhalb des Sichtbereichs (Strahlungsbereichs)
des Feuers muss von zu schützenden Bauteilen wie
z.B. brennbaren Bauteilen, zu schützenden Wänden,
Holzbalken, Möbeln oder auch zum Beispiel zu Deko-
stoffen / Gardinen etc. ein Mindestsicherheitsabstand
C eingehalten werden:
C ≥ seitlich 20 cm, hinten 16 cm.
Dieser Sicherheitsabstand gilt im gesamten
möglichen Schwenkbereich!
Ausnahme:
Die in Abbildung 3-2 dargestellte Situation mit der
hinteren Wand in gedrehtem Zustand ist zulässig, da
durch die Konstruktion und Prüfung nach EN 13240
des Ofens sichergestellt ist, dass bei Montagemaß
41,5 cm die rückwärtige Wand nicht mit mehr als
85 °C belastet wird. Der Eckabstand des Ofens zur
Wand beträgt dann ca. 5 cm. Das Maß C gilt somit
nicht für die Wand hinter dem Ofen, sondern nur für
seitlich / hinter dem Ofen befindliche Gegenstände.
Anleitung_KK65H_Vision7_02 Seite 6 von 16
