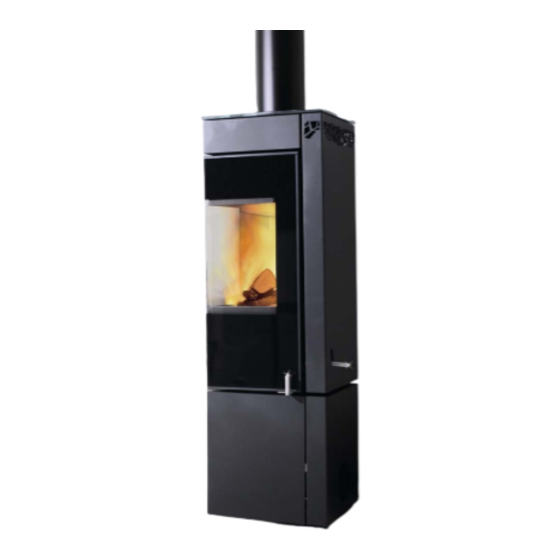

Kaminofen „Club 9"
KK 95
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens
unbedingt die Anleitung! So vermeiden Sie Schäden, die durch unsach-
gemäße Aufstellung oder Bedienung hervorgerufen werden können. Ihr
KK 95 wird Sie und unsere Umwelt lange mit einer optimalen Funktion
verwöhnen.
wodtke
Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kaminofen
wünscht Ihnen
Ihre wodtke GmbH
Inhaltsverzeichnis
Verwandte Anleitungen für wodtke Club 9 KK 95
Inhaltszusammenfassung für wodtke Club 9 KK 95
- Seite 1 Anleitung! So vermeiden Sie Schäden, die durch unsach- gemäße Aufstellung oder Bedienung hervorgerufen werden können. Ihr KK 95 wird Sie und unsere Umwelt lange mit einer optimalen Funktion verwöhnen. wodtke Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kaminofen wünscht Ihnen Ihre wodtke GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Inhaltsverzeichnis ..........................2 Wichtige Hinweise..........................3 Geräte- und Funktionsbeschreibung....................4 Maßzeichnung KK 95..............................4 Technische Daten und Typenschild ..........................5 Brandschutzbestimmungen ......................7 Sicherheitsabstände innerhalb des Strahlungsbereichs.....................7 Sicherheitsabstände außerhalb des Strahlungsbereichs ...................7 Funkenschutzvorlage ..............................8 Installation / Verbrennungsluft / Anschluss an den Schornstein ............9 Auspacken und Aufstellen............................9 Einstellen des maximalen Schwenkbereichs ......................9 Verbrennungsluft...............................10 Schornstein ................................12... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Lesen Sie bitte vor Installation und Inbetriebnahme alle Anleitungen und Informationen. Sie vermeiden so Fehlfunktionen und Bedienfehler. Der Installateur und der Betreiber sind verpflichtet, sich vor Inbetriebnahme anhand der Anleitungen ausreichend zu informieren. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. Die jeweils örtlich gültigen Vorschriften und Regeln (z.B. -
Seite 4: Geräte- Und Funktionsbeschreibung
Geräte- und Funktionsbeschreibung Maßzeichnung KK 95 Sekundärluft- regler Primärluftregler (Thermoregler) Ø 100 Abb. 1 Maßzeichnungen Anleitung_KK95_Club9_2010_03_01 Seite 4 von 20... -
Seite 5: Technische Daten Und Typenschild
Förderdruck [Pa] Das Typenschild finden Sie unten im Sockel. Bitte notieren Sie die Fertigungsnummer vom Typenschild hier, damit Sie diese bei Ersatzteilbestellungen angeben können: wodtke KK 95 Ofen Fertigungsnummer: ________________ Bitte vom Typenschild am Ofen ablesen und hier eintragen! Anleitung_KK95_Club9_2010_03_01... - Seite 6 Geräte- und Funktionsbeschreibung wodtke Kaminofen KK 95: Zubehör Prüfung nach DIN 18897-1 (Raumluftunabhängig- Passende Rauchrohre, Wandfutter und Rauchrohrbö- keit), EN 13240 und § 15 a bestanden gen in Speziallackierung zum Anschluss des Kamin- DIN Reg Nr. angemeldet ofens an den Schornstein finden Sie in unserer je- Bauaufsichtliche Zulassung in Deutschland für...
-
Seite 7: Brandschutzbestimmungen
Brandschutzbestimmungen Alle brennbaren Bauteile, Möbel oder auch zum C ≥ seitlich und hinten 30 cm. Beispiel Dekostoffe in der näheren Umgebung Dieser Sicherheitsabstand gilt im gesamten sind gegen Hitzeeinwirkung zu schützen. Insbe- möglichen Schwenkbereich! sondere die jeweils örtlich gültigen Vorschriften und Regeln sind zu beachten (z.B. -
Seite 8: Funkenschutzvorlage
Fußböden aus brennbaren Materialien wie Teppich, Wir empfehlen eine zu diesen Maßen passende Parkett oder Kork, müssen durch einen entsprechend wodtke Funkenschutzplatte (siehe Preisliste). dicken Belag aus nicht brennbaren Baustoffen, zum Beispiel Keramik, Stein, Glas oder Stahl ersetzt oder geschützt werden. -
Seite 9: Installation / Verbrennungsluft / Anschluss An Den Schornstein
Installation / Verbrennungsluft / Anschluss an den Schornstein Die jeweils örtlich gültigen Vorschriften und Re- Der Schwenkbereich wird über die 3 Anschlagschrau- geln (z.B. Bauvorschriften, Landesbauordnung, ben oben im Sockel eingestellt. Es gibt 3 Möglichkei- feuerpolizeiliche Vorschriften, FeuVO) müssen ten für die Einstellung des Schwenkbereichs: unbedingt beachtet werden! Vor Aufstellung des KK 95 muss in Deutschland grundsätzlich der zuständige Bezirksschornstein-... -
Seite 10: Verbrennungsluft
Betrieb gasdicht ausgeführt werden. Hierzu die Luftleitungen an den Stoßstellen rundum mit hit- zefestem Silikon (z.B. wodtke Elastosil) abkleben oder wodtke Ø 100 - Rauchrohre inklusive Dicht- ring verwenden (siehe Preisliste). Diese Luftleitungen werden vom Schornsteinfeger überprüft und müssen hierfür, sowie für Reinigungs- zwecke zugänglich sein (Wartungsöffnungen in jedem... -
Seite 11: Versorgungs-/Anschlussmöglichkeiten Verbrennungsluft
Lüftung mittels wodtke Differenzdruck- controllers DS01) sicherzustellen. • Verbrennungsluftleitungen sind fachge- recht gegen Schwitzwasser zu isolieren. Von unten Keller / UG (Empfehlung) Vom Nebenraum / über se- paraten Luftschacht Empfohlenes Zubehör wodtke Anschluss-Set AS 02 Art.-Nr. 098 630 Anleitung_KK95_Club9_2010_03_01 Seite 11 von 20... -
Seite 12: Schornstein
Rauchrohranschluss gasdicht instal- ten Zustand. liert wird. Dazu dürfen nur hitzebeständige Dichtmate- rialien verwendet werden. Das Wandfutter (Empfehlung wodtke Wandfutter für Hierzu Rauchrohre z.B. mit hitzefesten Kleber für drehbare Öfen Art.-Nr. 093 331) muss absolut fest fi- Temperaturen bis 700 °C abdichten! xiert werden, damit sich beim Drehen des Ofens das Rauchrohr nicht lösen kann. -
Seite 13: Öffnen Und Schließen Des Ofens / Schwenken Des Ofens
Öffnen und Schließen des Ofens / Schwenken des Ofens Öffnen und Schließen der Tür Schwenken des Ofens Achtung unbedingt beachten: Ein Schwenken des Zum Öffnen der Tür den Hebel auf Ofens ist nur zulässig wenn die Brandschutzbe- Ofenrückseite nach oben stimmungen (siehe Kapitel... -
Seite 14: Brennstoffe
Brennstoffe Zugelassene Brennstoffe Lagerung von Brennholz Holz wird am besten in den Wintermonaten geschla- Im KK 95 dürfen nur die in der 1. BImSchV (Bundes- gen und sofort, vor dem Lagern, gespalten. Das Aus- immissionsschutz-Verordnung) zugelassenen Brenn- trocknen des Holzes wird so wesentlich beschleunigt. stoffe verwendet werden. -
Seite 15: Erstes Anheizen
Alle Zubehörteile aus dem Ofen entnehmen; alle Schutzfolien entfernen! • Die Anleitung genau durchlesen. Die richtige • Mit wodtke Feueranzünder in Brand setzen. Nie- Bedienung gewährleistet eine einwandfreie mals große Mengen von Papier oder Karton ver- Funktion Ihres Kaminofens, verhindert Schä- wenden. -
Seite 16: Heiztabelle / Geräteeinstellungen
Heizbetrieb Heiztabelle / Geräteeinstellungen Der Sekundärluftregler steuert die Luft für die Scheiben- spülung und sollte daher nie ganz geschlossen sein! Wir empfehlen folgende Einstellungen. Diese können wodtke Thermoregler öffnet schließt je nach Brennstoffsorte und Qualität sowie Schorn- automatisch in Abhängigkeit von der Temperatur des steinzug individuell angepasst werden. -
Seite 17: Herausnehmen Der Asche
Druck abwischen. Vorsicht! Asche kann Glut wodtke Glasreiniger ist nur für die unbedruckten Flä- verborgen sein. Deshalb die Asche nur in chen der Feuerraumtürgläser (Innenseite) geeignet. Blechgefäße füllen. Den mitgelieferten Hartnäckige Verschmutzungen können damit gelöst Hitzeschutzhandschuh benutzen. -
Seite 18: Wartung
Wartung Feuerraum Am Ende der Heizperiode sollte der Feuerraum des KK 95 gründlich gereinigt werden. Dazu den Feuer- raum und den Ascheladeraum z.B. mit einem Staub- sauger gründlich aussaugen. Umlenkungen Die Umlenkungen oberhalb des Feuerraums sollten regelmäßig auf Asche- und Rußablagerungen hin überprüft und gereinigt werden. -
Seite 19: Was Tun, Wenn
Schließen Sie in einem solchen Fall die Anzünder von oben auf das Kleinholzlegen Verbrennungsluft am Kaminofen und rufen / Feuer von oben mit richtigen Anzündern Sie die Feuerwehr. (z.B. wodtke Feueranzünder) anzünden. Niemals selber versuchen mit Wasser zu löschen. • Falscher Brennstoff zu große Holzstücke / zu viel Holz / falsche... -
Seite 20: Kundendienst / Ihr Fachhändler
GmbH Ort, Datum: Tübingen, den 1.9.2009 wodtke GmbH • Rittweg 55-57 • D-72070 Tübingen-Hirschau • Tel. 0 70 71/70 03-0 • Fax 0 70 71/70 03-50 info@wodtke.com • www.wodtke.com © wodtke GmbH, 72070 Tübingen. Alle Rechte und Änderungen vorbehalten.
