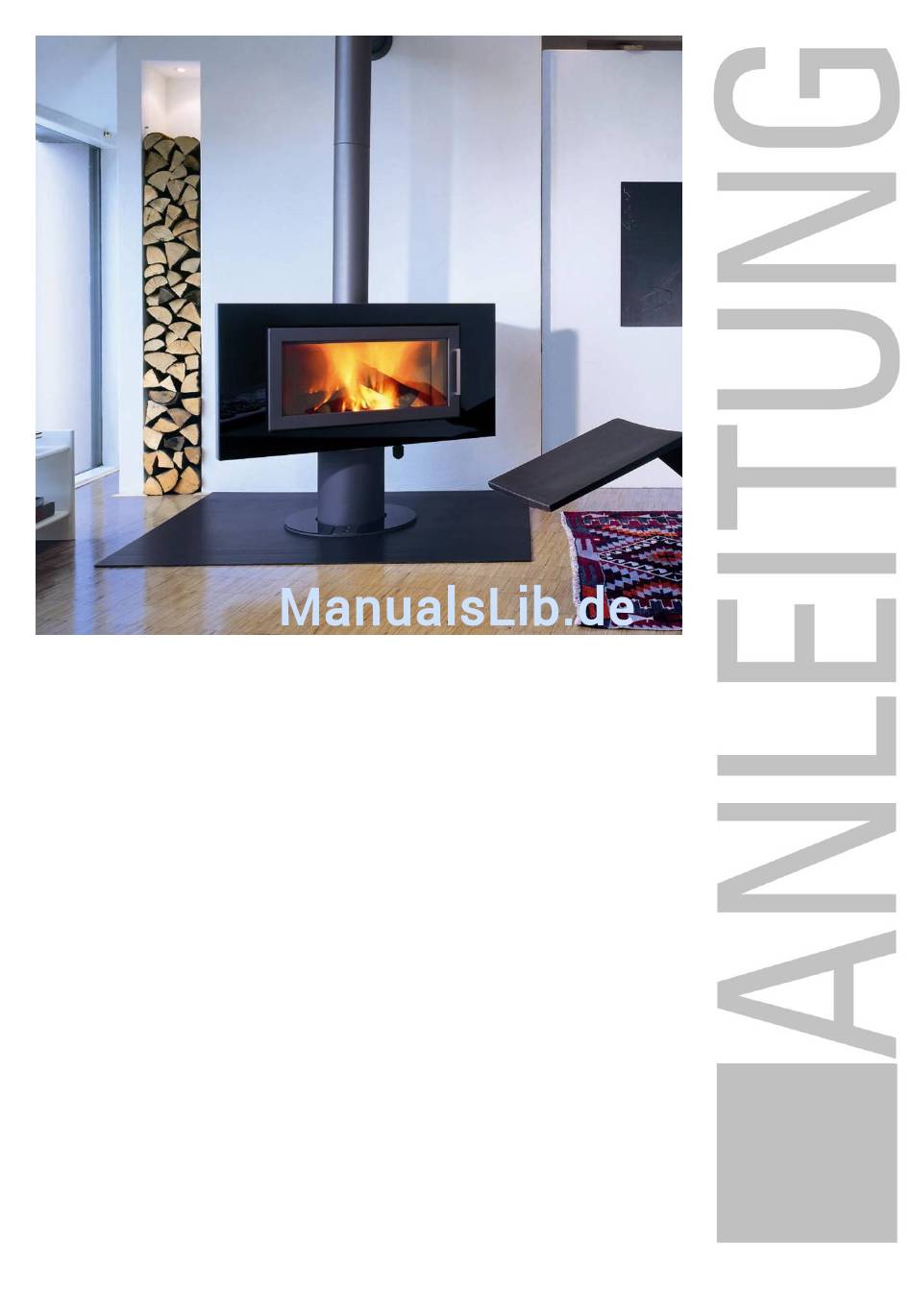

Kaminofen „Fire SL"
KK 65-10
Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens
unbedingt die Anleitung! So vermeiden Sie Schäden, die durch
unsachgemäße Aufstellung oder Bedienung hervorgerufen werden
können. Ihr KK 65-10 wird Sie und unsere Umwelt lange mit einer
optimalen Funktion verwöhnen.
Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kaminofen
wünscht Ihnen
wodtke
Ihre wodtke GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wodtke KK 65-10
Inhaltszusammenfassung für wodtke KK 65-10
- Seite 1 Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens unbedingt die Anleitung! So vermeiden Sie Schäden, die durch unsachgemäße Aufstellung oder Bedienung hervorgerufen werden können. Ihr KK 65-10 wird Sie und unsere Umwelt lange mit einer optimalen Funktion verwöhnen. Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kaminofen wünscht Ihnen...
-
Seite 2: Inhaltsverzeichnis
Schwenken des Ofens ..............................13 Brennstoffe..........................14 Zugelassene Brennstoffe ............................14 Lagerung von Brennholz ............................14 Heizbetrieb ..........................15 Wichtige Hinweise zum Heizbetrieb..........................15 Vor Inbetriebnahme des wodtke Kaminofens ......................15 Umgang mit dem Brennstoff .............................15 Erstes Anheizen ................................15 Anzünden ..................................15 Normalbetrieb / Nachlegen ............................15 Heiztabelle / Geräteeinstellungen ..........................15 Reinigung und Pflege ........................16... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Die bestimmungsgemäße Verwendung wird im Kapitel "EG-Konformitätserklärung" (Seite 19) er- klärt. Jede andere Verwendung gilt als nicht bestim- mungsgemäß. Für hieraus resultierende Schäden übernehmen wir keine Haftung. Zur bestimmungsge- Lesen Sie bitte vor Installation und Inbetriebnahme mäßen Verwendung gehört auch die Einhaltung der alle Anleitungen und Informationen. -
Seite 4: Geräte- Und Funktionsbeschreibung
Geräte- und Funktionsbeschreibung Maßzeichnungen KK 65-10 Abb. 1: Technische Zeichnungen KK 65-10 Anleitung_KK65-10_Fire SL_2011_08_15 Seite 4 von 20... -
Seite 5: Technische Daten
Tabelle 2: Emissionswerte und Schornsteindaten Das Typenschild finden Sie auf der Ofenrückseite. Bitte notieren Sie die Fertigungsnummer vom Typenschild hier, damit Sie diese bei Ersatzteilbestellungen angeben können: wodtke KK 65-10 Ofen Fertigungsnummer: ________________ Bitte vom Typenschild am Ofen ablesen und hier eintragen! Abb. -
Seite 6: Wichtige Hinweise Zum Thema Raumluftabhängiger Bzw. Raumluftunabhängiger Betrieb
Verbrennungsluftstutzen (Ø 100 mm) Punkt 1: • Ofenkorpus um ± 48° drehbar Der KK 65-10 ist als raumluftabhängiger Kaminofen nach DIN EN 13240 geprüft. Der KK 65-10 entnimmt Lieferumfang enthaltenes Zubehör: die gesamte Verbrennungsluft über den zentralen • Hitzeschutzhandschuh, Glasreiniger Luftansaugstutzen im Drehsockel aus dem Aufstell- •... -
Seite 7: Brandschutzbestimmungen
D.h. die in Abb. 3 und Abb. 4 darge- stellte Kontaktsituation der Abstandshalter mit der ACHTUNG: Der KK 65-10 ist um ± 48° drehbar – die rückwärtigen Wand ist auch bei einer brennbaren Brandschutzabstände müssen im gesamten Verdreh- Wand (Holz, Tapete) zulässig! -
Seite 8: Funkenschutzvorlage
50 cm (D) seitlich: mindestens 30 cm (E) Wir empfehlen eine zu diesen Maßen passende ACHTUNG: Der KK 65-10 ist um ± 48° drehbar – die wodtke Funkenschutzplatte (siehe Preisliste). Maße der Funkenschutzvorlage müssen im gesamten Verdrehbereich beachtet werden! Fußböden aus brennbaren Materialien wie Teppich,... -
Seite 9: Installation / Verbrennungsluft / Anschluss An Den Schornstein
Vorschriften, FeuVO) müssen schlagschrauben, kann der Arretierbereich um 180° unbedingt beachtet werden! verdreht werden Vor Aufstellung des KK 65-10 muss in Deutschland Den Ofen exakt waagerecht ausrichten, damit es grundsätzlich der zuständige Bezirksschornsteinfe- beim Drehen keine Verspannungen gibt. Bodenune- germeister informiert werden. -
Seite 10: Verbrennungsluft
Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen. Zentraler Der KK 65-10 bietet serienmäßig verschiedene An- Verbrennungs- saug- / Anschlussmöglichkeiten für die Verbrennungs- luftstutzen luft auf den zentralen Luftansaugstutzen Ø 100 mm Ø... -
Seite 11: Versorgungs-/ Anschlussmöglichkeiten Verbrennungsluft
Die ausreichende Verbrennungsluftversorgung ist (auch beim gleichzeitigen Betrieb mit raumluft- technischen Anlagen) durch entsprechende Di- mensionierung und Ausführung (u.a. Einregulie- ren der Lüftung mittels wodtke Differenzdruck- controllers DS01) sicherzustellen. • Die Verbrennungsluftleitungen sind fachgerecht zu isolieren. So kann die Bildung von Schwitz- wasser verhindert werden. -
Seite 12: Schornstein
Zustand ohne Kraft leicht drehen lässt. Bitte beachten Sie, dass sich durch die thermische Ausdehnung beim Heizen die Rauchrohre sowie der ACHTUNG: der KK 65-10 ist +/- 48° drehbar. Der Ofen ausdehnen. Gussstutzen ist drehbar (lose aufgelegt). Das Wandfutter im Schornstein und das Rauchrohr Mit einer passenden Rosette den Wandanschluss müssen bei 90°... -
Seite 13: Öffnen Und Schließen Der Tür
(2). Abb. 19: Schwenken des Ofens Abb. 17: Öffnen der Türe Türmechanismus Der Türmechanismus des KK 65-10 ist selbstschlie- ßend. Die Türvorspannung kann auf der Ofenunter- seite links bei Bedarf nachgestellt werden. Im Uhrzeigersinn = Türvorspannung höher Gegen Uhrzeigersinn = Türvorspannung schwächer Abb. -
Seite 14: Brennstoffe
Brennstoffe Zugelassene Brennstoffe Lagerung von Brennholz Im KK 65-10 dürfen nur die in der 1. BImSchV (Bun- Holz wird am besten in den Wintermonaten geschla- desimmissionsschutz-Verordnung) zugelassenen gen und sofort, vor dem Lagern, gespalten. Das Aus- Brennstoffe verwendet werden. trocknen des Holzes wird so wesentlich beschleunigt. -
Seite 15: Heizbetrieb
Beim ersten Anheizen des neuen Tabelle 4: Heiztabelle KK 65-10 trocknet der Lack nach. Dabei können Ge- ruch und Dämpfe entstehen. Bitte beachten Sie folgende Ratschläge: 1. Während dieses Vorgangs sollten sich keine Per- sonen und Haustiere länger als unvermeidbar im Raum aufhalten, da die austretenden Dämpfe ge-... -
Seite 16: Herausnehmen Der Asche
Asche entnommen werden. dern nur in kaltem Zustand mit weichem Tuch und ohne festen Druck abwischen. Der wodtke Glasreiniger ist nur für die unbedruckten Flächen der Feuerraumtürgläser (Innenseite) geeig- net. Hartnäckige Verschmutzungen können damit VORSICHT! In der Asche kann Glut verborgen sein. -
Seite 17: Wartung
Wartung Feuerraum Am Ende der Heizperiode sollte der Feuerraum des KK 65-10 gründlich gereinigt werden. Dazu den Feu- erraum und den Ascheladeraum z.B. mit einem Staubsauger gründlich aussaugen. Rauchrohranschluss Das Rauchrohr einmal pro Jahr bzw. bei Bedarf reini- gen. Die Reinigung kann durch die Reinigungsöffnung im Rauchrohr erfolgen. -
Seite 18: Das Feuer Schlecht Brennt / Die Sichtscheibe Schnell Verschmutzt
Schornsteinzug / Verbrennungs- Anzünder von oben auf das Kleinholzlegen luftversorgung sind für die Funktion des Ofens und / Feuer von oben mit richtigen Anzündern AWS maßgeblich. (z.B. wodtke Feueranzünder) anzünden Es riecht nach Lack und raucht • Falscher Brennstoff •... -
Seite 19: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Raumheizer KK 65-10 "Fire SL" (Hersteller wodtke GmbH, Rittweg 55-57, D-72070 Tübingen) stimmt mit den Vorschriften folgender europäischer Richtlinien überein: 89/106/EWG Bauproduktenrichtlinie Der Nachweis erfolgte nach DIN EN 13240 (Raumheizer für feste Brennstoffe - Zeitbrand) durch Prüfbericht der staatlich akkreditierten Feuerstättenprüfstelle RWE Power AG. -
Seite 20: Kundendienst / Ihr Fachhändler
Ihrem KK 65-10 wünscht Ihnen Ihre wodtke GmbH wodtke GmbH • Rittweg 55-57 • D-72070 Tübingen-Hirschau • Tel. 0 70 71/70 03-0 • Fax 0 70 71/70 03-50 info@wodtke.com • www.wodtke.com © wodtke GmbH, 72070 Tübingen. Alle Rechte und Änderungen vorbehalten.
