ALIMENTAZIONE COMBUSTIBILE DESTRA
BRENNSTOFFVERSORGUNG RECHTS
RIGHT FUEL SUPPLY
ALIMENTATION DU COMBUSTIBLE A DROITE
ALIMENTAZIONE COMBUSTIBILE SINISTRA
BRENNSTOFFVERSORGUNG LINKS
LEFT FUEL SUPPLY
ALIMENTATION DU COMBUSTIBLE A GAUCHE

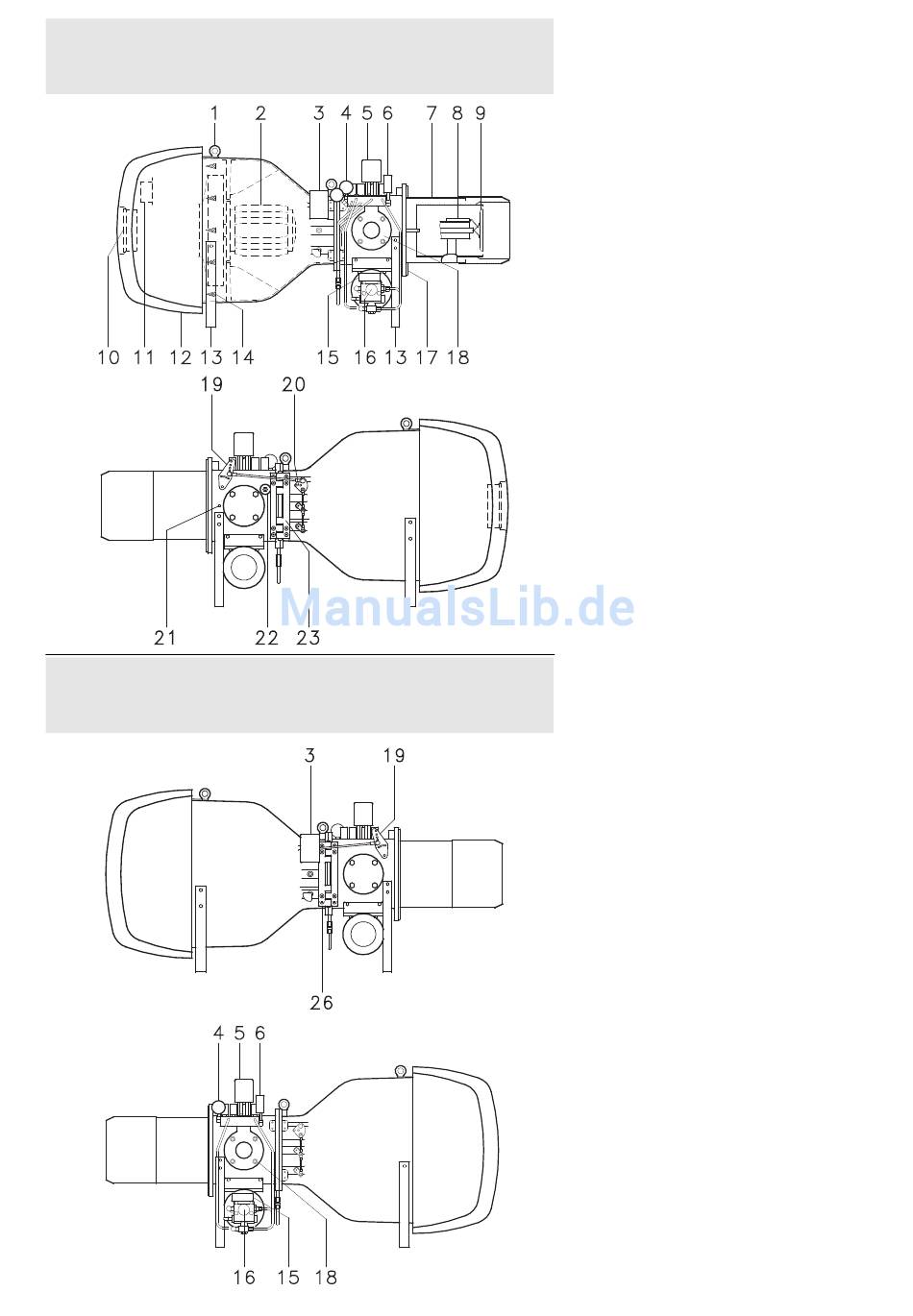

DESCRIZIONE BRUCIATORE (A) - (B)
1 Anelli di sollevamento
2 Motore ventilatore
3 Servomotore serranda aria
4 Manometri pressione olio
5 Servomotore regolatore olio
6 Pressostato olio di massima
7 Testa di combustione
8 Elettrodi di accensione
9 Disco di stabilitˆ Þamma
10 Quadro di controllo (vedere pag. 10)
11 Contattore motori e rel• termico con pul-
12 Cofano quadro elettrico
13 Supporti bruciatore
14 Ingresso aria ventilatore
D1595
15 Pressostato olio di minima
16 Gruppo pompante
17 Schermo per Þssaggio alla caldaia
18 Regolatore gas
19 Leva per movimento testa di combustione
20 Leva per movimento testa di combustione e
21 Presa di pressione aria testa di combustione
22 Fotoresistenza
23 Cerniera per apertura bruciatore
LÕ apertura del bruciatore pu˜ essere effettuata
sia a destra che a sinistra senza vincoli dovuti al
lato di alimentazione del combustibile.
A bruciatore chiuso la cerniera pu˜ essere ripo-
sizionata sul lato opposto.
D1601
(A)
D1602
D1596
(B)
8
sante di sblocco (vedere pag. 10)
serranda aria
