Premier Elite Series Installationshandbuch

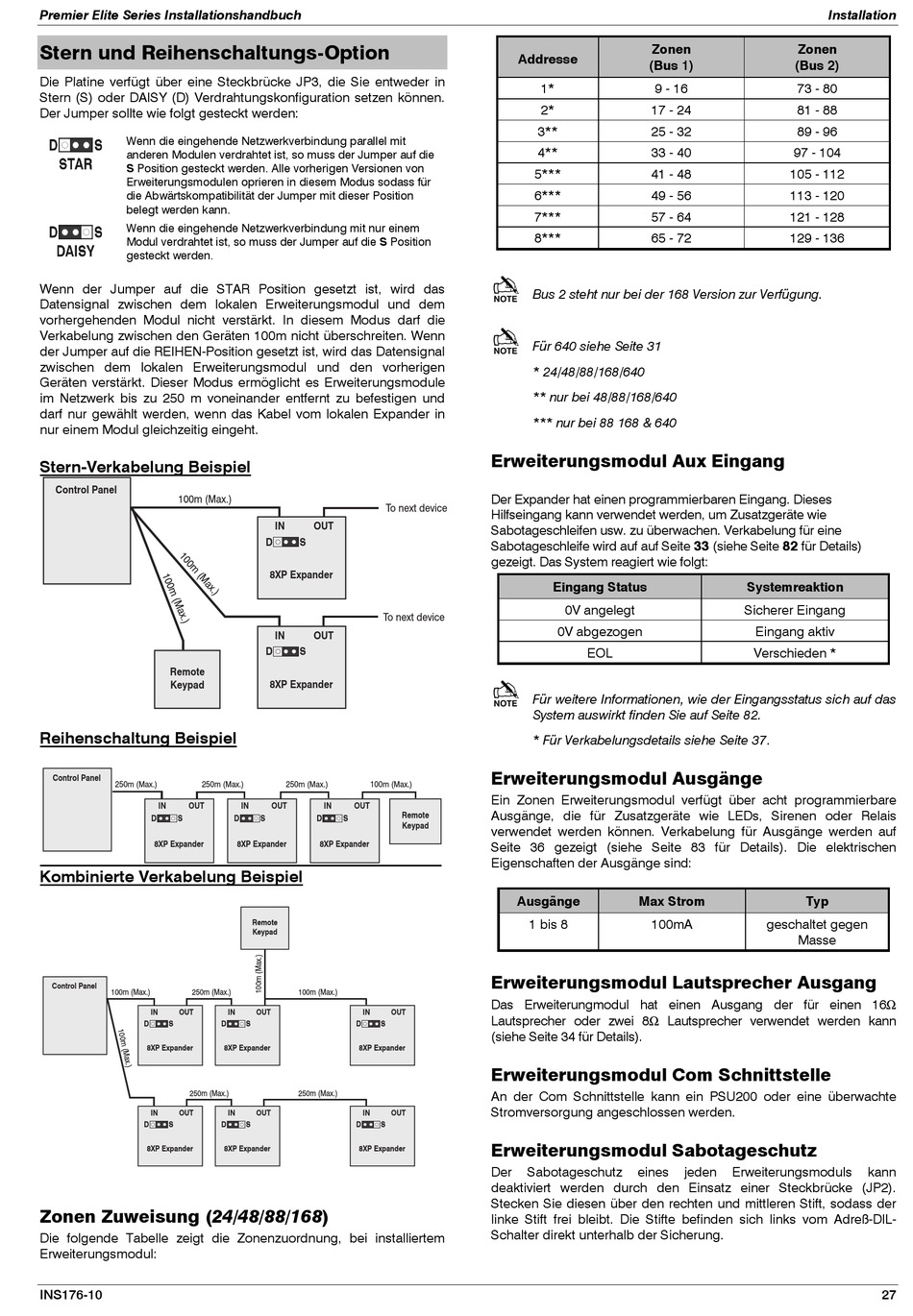

Stern und Reihenschaltungs-Option

Die Platine verfügt über eine Steckbrücke JP3, die Sie entweder in
Stern (S) oder DAISY (D) Verdrahtungskonfiguration setzen können.
Der Jumper sollte wie folgt gesteckt werden:
Wenn die eingehende Netzwerkverbindung parallel mit
anderen Modulen verdrahtet ist, so muss der Jumper auf die
S Position gesteckt werden. Alle vorherigen Versionen von
Erweiterungsmodulen oprieren in diesem Modus sodass für
die Abwärtskompatibilität der Jumper mit dieser Position
belegt werden kann.
Wenn die eingehende Netzwerkverbindung mit nur einem
Modul verdrahtet ist, so muss der Jumper auf die S Position
gesteckt werden.
Wenn der Jumper auf die STAR Position gesetzt ist, wird das
Datensignal zwischen dem lokalen Erweiterungsmodul und dem
vorhergehenden Modul nicht verstärkt. In diesem Modus darf die
Verkabelung zwischen den Geräten 100m nicht überschreiten. Wenn
der Jumper auf die REIHEN-Position gesetzt ist, wird das Datensignal
zwischen dem lokalen Erweiterungsmodul und den vorherigen
Geräten verstärkt. Dieser Modus ermöglicht es Erweiterungsmodule
im Netzwerk bis zu 250 m voneinander entfernt zu befestigen und
darf nur gewählt werden, wenn das Kabel vom lokalen Expander in
nur einem Modul gleichzeitig eingeht.
Stern-Verkabelung Beispiel
Control Panel
100m (Max.)
Remote
Keypad
Reihenschaltung Beispiel
Control Panel
250m (Max.) 250m (Max.)
IN OUT
D S
8XP Expander
Kombinierte Verkabelung Beispiel
Control Panel
100m (Max.) 250m (Max.)
IN OUT
D S
8XP Expander
250m (Max.)
IN OUT
D S
8XP Expander
Zonen Zuweisung (24/48/88/168)
Die folgende Tabelle zeigt die Zonenzuordnung, bei installiertem
Erweiterungsmodul:
INS176-10
To next device
IN
OUT
D S
8XP Expander
To next device
IN
OUT
D S
8XP Expander
250m (Max.) 100m (Max.)
IN OUT IN OUT
D S D S
8XP Expander 8XP Expander
Remote
Keypad
100m (Max.)
IN OUT IN OUT
D S D S
8XP Expander 8XP Expander
250m (Max.)
IN OUT IN OUT
D S D S
8XP Expander 8XP Expander
Addresse
1*
2*
3**
4**
5***
6***
7***
8***

Bus 2 steht nur bei der 168 Version zur Verfügung.

Für 640 siehe Seite 31
* 24/48/88/168/640
** nur bei 48/88/168/640
*** nur bei 88 168 & 640
Erweiterungsmodul Aux Eingang
Der Expander hat einen programmierbaren Eingang. Dieses
Hilfseingang kann verwendet werden, um Zusatzgeräte wie
Sabotageschleifen usw. zu überwachen. Verkabelung für eine
Sabotageschleife wird auf auf Seite 33 (siehe Seite 82 für Details)
gezeigt. Das System reagiert wie folgt:
Eingang Status
0V angelegt
0V abgezogen

Für weitere Informationen, wie der Eingangsstatus sich auf das
System auswirkt finden Sie auf Seite 82.
* Für Verkabelungsdetails siehe Seite 37.
Erweiterungsmodul Ausgänge
Ein Zonen Erweiterungsmodul verfügt über acht programmierbare
Ausgänge, die für Zusatzgeräte wie LEDs, Sirenen oder Relais
Remote
Keypad
verwendet werden können. Verkabelung für Ausgänge werden auf
Seite 36 gezeigt (siehe Seite 83 für Details). Die elektrischen
Eigenschaften der Ausgänge sind:
Ausgänge
1 bis 8
Erweiterungsmodul Lautsprecher Ausgang
Das Erweiterungmodul hat einen Ausgang der für einen 16Ω
Lautsprecher oder zwei 8Ω Lautsprecher verwendet werden kann
(siehe Seite 34 für Details).
Erweiterungsmodul Com Schnittstelle
An der Com Schnittstelle kann ein PSU200 oder eine überwachte
Stromversorgung angeschlossen werden.
Erweiterungsmodul Sabotageschutz
Der Sabotageschutz
deaktiviert werden durch den Einsatz einer Steckbrücke (JP2).
Stecken Sie diesen über den rechten und mittleren Stift, sodass der
linke Stift frei bleibt. Die Stifte befinden sich links vom Adreß-DIL-
Schalter direkt unterhalb der Sicherung.
Zonen
(Bus 1)
9 - 16
17 - 24
25 - 32
33 - 40
41 - 48
49 - 56
57 - 64
65 - 72
Systemreaktion
Sicherer Eingang
Eingang aktiv
EOL Verschieden *
Max Strom
100mA
eines jeden Erweiterungsmoduls
Installation
Zonen
(Bus 2)
73 - 80
81 - 88
89 - 96
97 - 104
105 - 112
113 - 120
121 - 128
129 - 136
Typ
geschaltet gegen
Masse
kann
