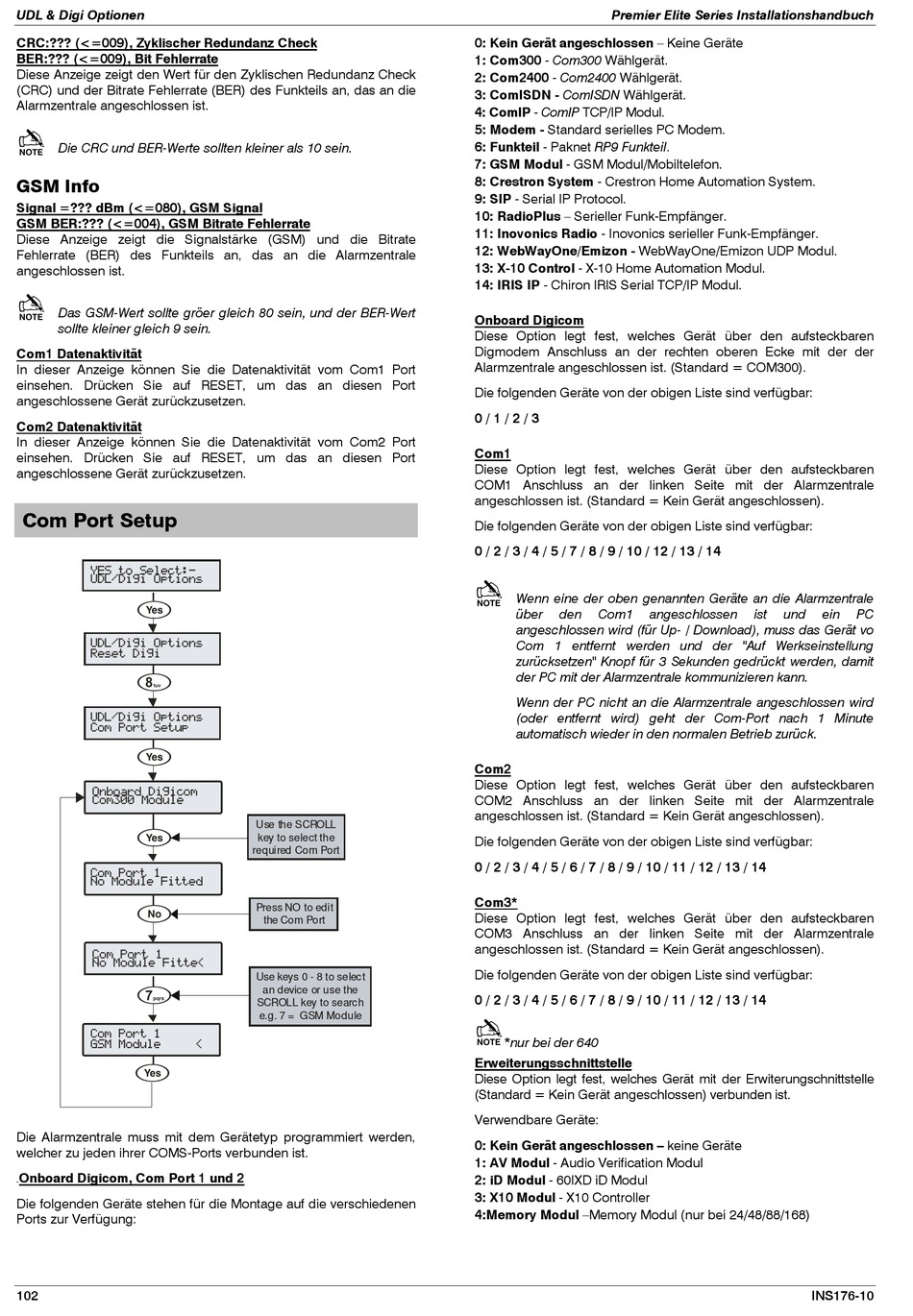

Com Port Setup - Texecom Premier Elite 24 Installationsanleitung

UDL & Digi Optionen
CRC:??? (<=009), Zyklischer Redundanz Check
BER:??? (<=009), Bit Fehlerrate
Diese Anzeige zeigt den Wert für den Zyklischen Redundanz Check
(CRC) und der Bitrate Fehlerrate (BER) des Funkteils an, das an die
Alarmzentrale angeschlossen ist.

Die CRC und BER-Werte sollten kleiner als 10 sein.
GSM Info
Signal =??? dBm (<=080), GSM Signal
GSM BER:??? (<=004), GSM Bitrate Fehlerrate
Diese Anzeige zeigt die Signalstärke (GSM) und die Bitrate
Fehlerrate (BER) des Funkteils an, das an die Alarmzentrale
angeschlossen ist.

Das GSM-Wert sollte gröer gleich 80 sein, und der BER-Wert
sollte kleiner gleich 9 sein.
Com1 Datenaktivität
In dieser Anzeige können Sie die Datenaktivität vom Com1 Port
einsehen. Drücken Sie auf RESET, um das an diesen Port
angeschlossene Gerät zurückzusetzen.
Com2 Datenaktivität
In dieser Anzeige können Sie die Datenaktivität vom Com2 Port
einsehen. Drücken Sie auf RESET, um das an diesen Port
angeschlossene Gerät zurückzusetzen.

Com Port Setup

E o elec:-
U/igi pions
y
U/igi pions
ese igi
8
U/igi pions
o o ep
y
noad igico
o3 odle
y
o o 
o odle ied
n
o o 
o odle ie<
7
o o 
 odle
y
Die Alarmzentrale muss mit dem Gerätetyp programmiert werden,
welcher zu jeden ihrer COMS-Ports verbunden ist.
Onboard Digicom, Com Port 1 und 2
UU
Die folgenden Geräte stehen für die Montage auf die verschiedenen
Ports zur Verfügung:
102
Use the SCROLL
key to select the
required Com Port
Press NO to edit
the Com Port
Use keys 0 - 8 to selec t
an device or use the
SCROLL key to search
e.g. 7 = GSM Module
<
Premier Elite Series Installationshandbuch
0: Kein Gerät angeschlossen – Keine Geräte
1: Com300 - Com300 Wählgerät.
2: Com2400 - Com2400 Wählgerät.
3: ComISDN - ComISDN Wählgerät.
4: ComIP - ComIP TCP/IP Modul.
5: Modem - Standard serielles PC Modem.
6: Funkteil - Paknet RP9 Funkteil.
7: GSM Modul - GSM Modul/Mobiltelefon.
8: Crestron System - Crestron Home Automation System.
9: SIP - Serial IP Protocol.
10: RadioPlus – Serieller Funk-Empfänger.
11: Inovonics Radio - Inovonics serieller Funk-Empfänger.
12: WebWayOne/Emizon - WebWayOne/Emizon UDP Modul.
13: X-10 Control - X-10 Home Automation Modul.
14: IRIS IP - Chiron IRIS Serial TCP/IP Modul.
Onboard Digicom
Diese Option legt fest, welches Gerät über den aufsteckbaren
Digmodem Anschluss an der rechten oberen Ecke mit der der
Alarmzentrale angeschlossen ist. (Standard = COM300).
Die folgenden Geräte von der obigen Liste sind verfügbar:
0 / 1 / 2 / 3
Com1
Diese Option legt fest, welches Gerät über den aufsteckbaren
COM1 Anschluss an der linken Seite mit der Alarmzentrale
angeschlossen ist. (Standard = Kein Gerät angeschlossen).
Die folgenden Geräte von der obigen Liste sind verfügbar:
0 / 2 / 3 / 4 / 5 / 7 / 8 / 9 / 10 / 12 / 13 / 14

Wenn eine der oben genannten Geräte an die Alarmzentrale
über den Com1
angeschlossen wird (für Up- / Download), muss das Gerät vo
Com 1 entfernt werden und der "Auf Werkseinstellung
zurücksetzen" Knopf für 3 Sekunden gedrückt werden, damit
der PC mit der Alarmzentrale kommunizieren kann.
Wenn der PC nicht an die Alarmzentrale angeschlossen wird
(oder entfernt wird) geht der Com-Port nach 1 Minute
automatisch wieder in den normalen Betrieb zurück.
Com2
Diese Option legt fest, welches Gerät über den aufsteckbaren
COM2 Anschluss an der linken Seite mit der Alarmzentrale
angeschlossen ist. (Standard = Kein Gerät angeschlossen).
Die folgenden Geräte von der obigen Liste sind verfügbar:
0 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 14
Com3*
Diese Option legt fest, welches Gerät über den aufsteckbaren
COM3 Anschluss an der linken Seite mit der Alarmzentrale
angeschlossen ist. (Standard = Kein Gerät angeschlossen).
Die folgenden Geräte von der obigen Liste sind verfügbar:
0 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13 / 14

*nur bei der 640
Erweiterungsschnittstelle
Diese Option legt fest, welches Gerät mit der Erwiterungschnittstelle
(Standard = Kein Gerät angeschlossen) verbunden ist.
Verwendbare Geräte:
0: Kein Gerät angeschlossen – keine Geräte
1: AV Modul - Audio Verification Modul
2: iD Modul - 60IXD iD Modul
3: X10 Modul - X10 Controller
4:Memory Modul –Memory Modul (nur bei 24/48/88/168)
angeschlossen ist und ein
INS176-10
PC
