BA PROFILED DC
Kit di montaggio, piatto, 1 paio, compresi dadi a T e viti
Kit di montaggio, per il fissaggio alla parte anteriore di una luce di 500 mm, 1 pezzo

5 | Collegamento

Utilizzare esclusivamente alimentatori switching (SMPS) con isolamento elettrico sicuro (separazione di protezione,
SELV)! Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
L'assegnazione PIN del connettore M12 è la seguente:
Assegnazione pin
PIN 1 = 24V DC
PIN 2 = non assegnato
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = non assegnato
1
PROFILED DC, lampada senza dimmeraggio
La lampada si accende azionando l'interruttore posto sul fronte e posizionandolo su [ I ].
2
PROFILED DC, lampada con dimmerazione
Per accendere la lampada, attivare il pulsante sul lato del corpo della lampada. Tenere premuto il pulsante per impost-
are l'intensità della luce. Una pressione ripetuta del pulsante spegne la luce.
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di
caduta della lampada sussiste il rischio di lesioni.
Per gli USA / CAN: Utilizzare solo con l'alimentatore NEC di classe 2!
Specifiche dell'alimentatore di classe 2: Tensione di uscita: Meno di 60V DC | Potenza di
uscita: Meno di 100 VA

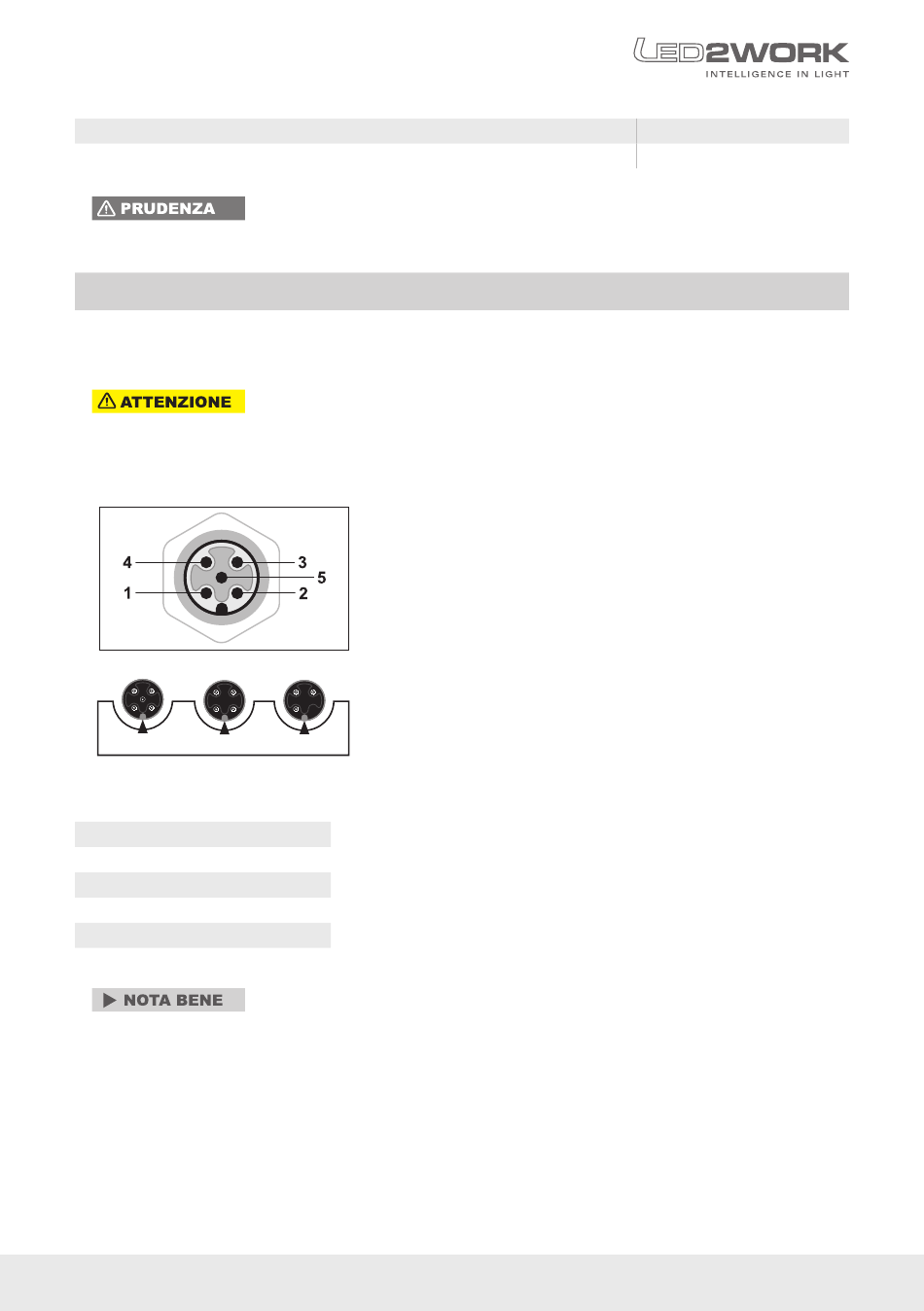

Disegno schematico connettore M12
Possibili varianti del connettore M12
PIN 3 = 0V DC. Ai PIN 1 e 4 può essere assegnata unicamente la tensione 24V DC! Non è
necessaria l'assegnazione contemporanea dei PIN 1 e 4.
240400-04
240400-06
