Conexión - Led2Work Profiled Dc Betriebsanleitung

Kit de montaje, un par de tuercas deslizantes con tornillos de cabeza cilíndrica
Kit de montaje, plano, 1 par, incluye tuercas en T y tornillos
Kit de montaje, para fijación a la parte frontal de una luz de 500 mm, 1 pieza
5 | Conexión
Utilice únicamente fuentes de alimentación conmutadas (SMPS) con aislamiento eléctrico seguro (separación de pro-
tección, SELV). En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y
accesorios.
La asignación de pines del conector M12 es la siguiente:
Asignación de pines
PIN 1 = 24V DC
PIN 2 = sin asignar
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = sin asignar
1
PROFILED DC, luminaria sin atenuación
Para encender la luminaria, hay el interruptor de la parte frontal de la luminaria y ponerlo en la posición [ I ].
2
PROFILED DC, luminaria con regulación
Para encender la luminaria, accione el pulsador situado en el lateral del cuerpo de la luminaria. Mantenga pulsado el
botón para ajustar la intensidad de la luz. Una pulsación repetida del botón apaga la luz.
20 | BA PROFILED DC . BA 10/2025
Al fijar la luminaria, hay que asegurarse de que esta quede bien afianzada y estable. Si la
luminaria se cae, existe peligro de lesiones debido al propio peso del aparato.
Para USA / CAN: Utilizar sólo con fuente de alimentación NEC clase 2. Especificaciones
de la fuente de alimentación de clase 2: Tensión de salida: Menos de 60V DC | Potencia
de salida: Inferior a 100 VA

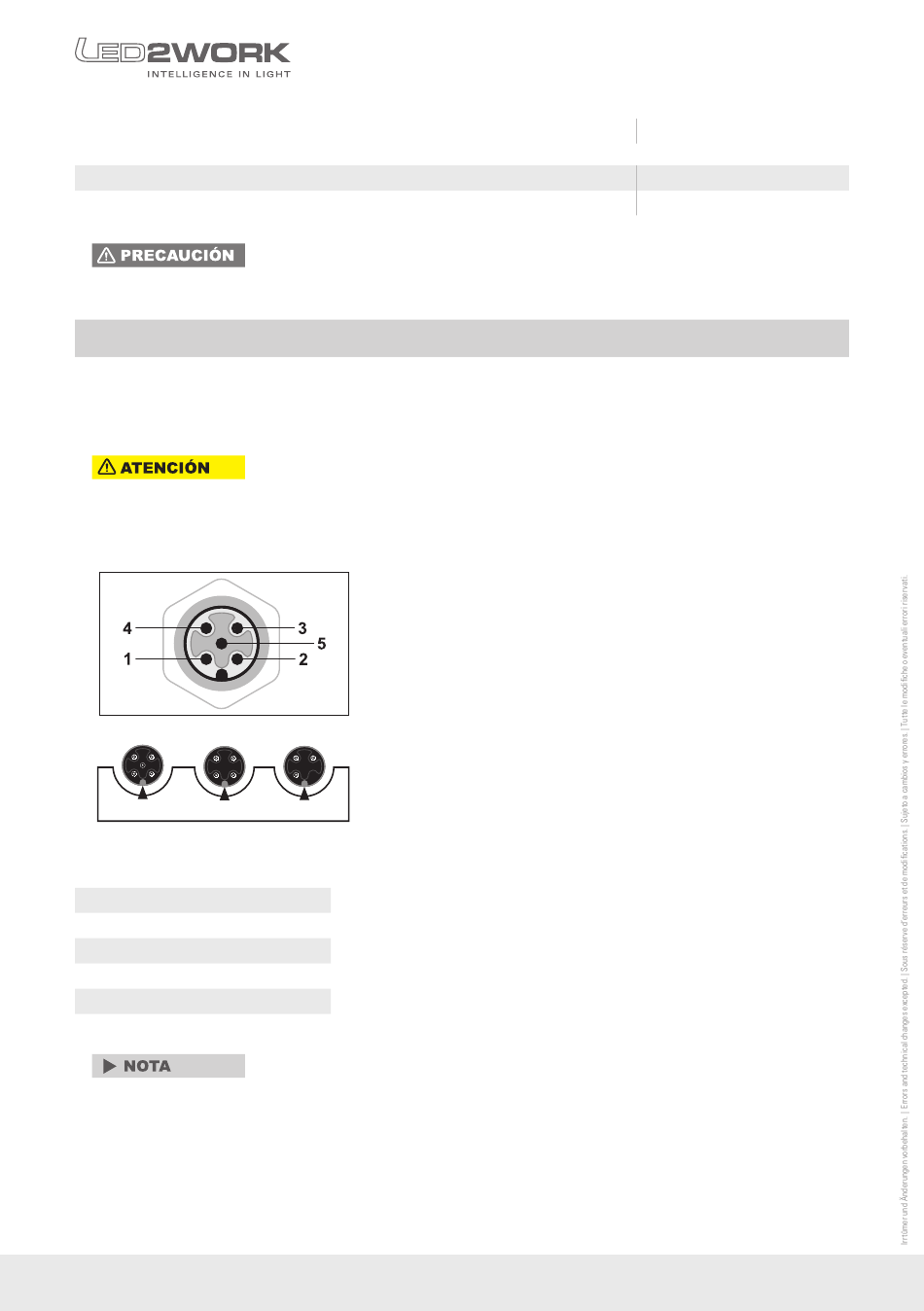

Diagrama del conector M12
Posibles variantes del conector M12
PIN 3 = 0V DC. En el PIN 1 o en el PIN 4 se pueden conectar 24V DC para la alimentación.
No es necesario asignar el PIN 1 y el PIN 4 a la vez.
240400-03
240400-04
240400-06
