11. MONTAGE

11.7. Modulmontage

SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de

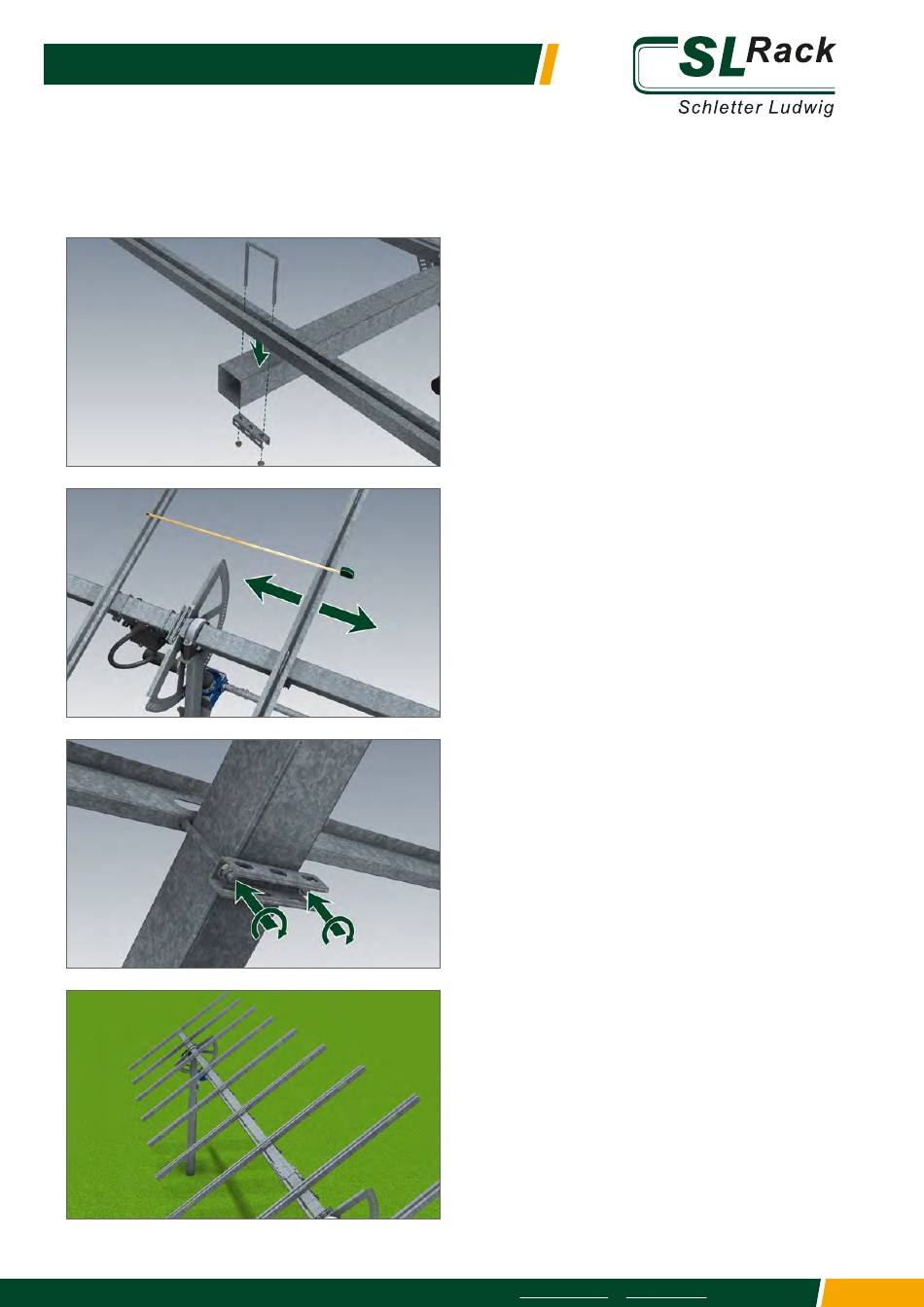

1 Befestigen Sie das Befestigungsprofil 1P
(Art.-Nr. 62601-00-14) oder das Befestigungs-
profil 2P (Art.-Nr. 62601-00-07) mit dem
Haltebügel Befestigungsprofil (Art.-Nr.
62601-00-08) und dem Profil 40x40 (Art.-Nr.
62601-00-09).
Achtung: Montieren Sie die Haltebügel nur
handfest, um eine Justierung an die Befestigungs-
punkte der Module zu ermöglichen.
2 Messen Sie den Abstand zwischen den Befesti-
gungsprofilen passend zum verwendeten
Modul aus.
Achtung: Beachten Sie die Modulabstände nach
Planung.
3 Befestigen Sie die Haltebügel mit Dreh-
moment
Sechskantmutter M12, Art.-Nr. 77212-00
Drehmoment: 90 Nm
