11. MONTAGE
11.4.1. Verbindung zweier Antriebswellen
34
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de

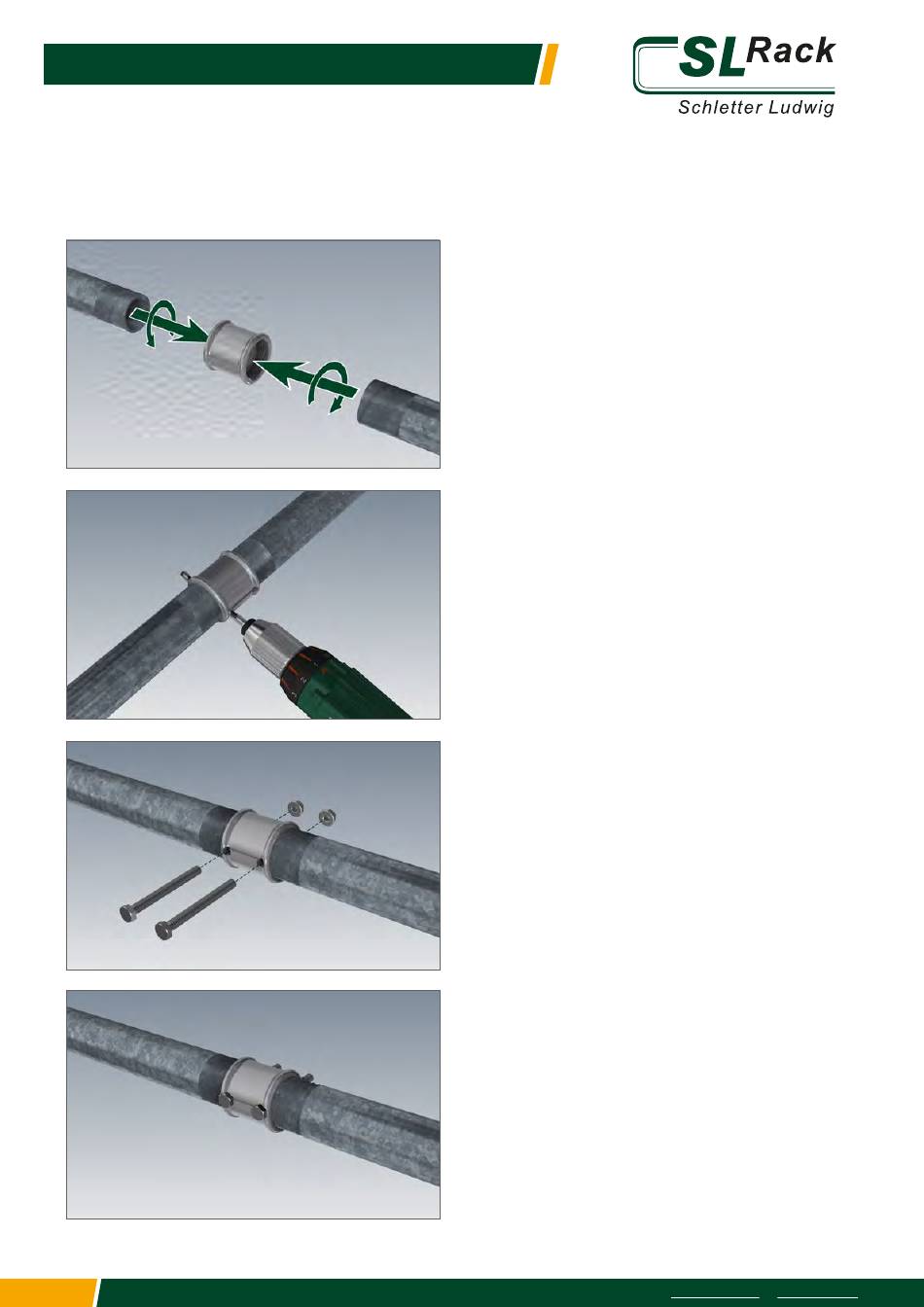

6 Antriebswelle verbinden
Die Antriebswelle wird je nach Planung geteilt
ausgeliefert. Die einzelnen Teile der Antriebs-
welle müssen mit der Temperguss Muffe
verbunden werden. Schrauben Sie die
Temperguss-Muffe auf die Gewinde der
Antriebswellen.
Bohren Sie ein Durchgangsloch auf jeder Seite
der Muffe.
7 Anschließend verschrauben Sie die Siche-
rungsschraube mit Drehmoment.
Sechskantschraube M8 x 80, Art.-Nr 71208-80
Sechskantmutter M8, Art.-Nr. 77208-00
Drehmoment: 25 Nm
