11. MONTAGE
11.3. Montage Zahnkranz
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de

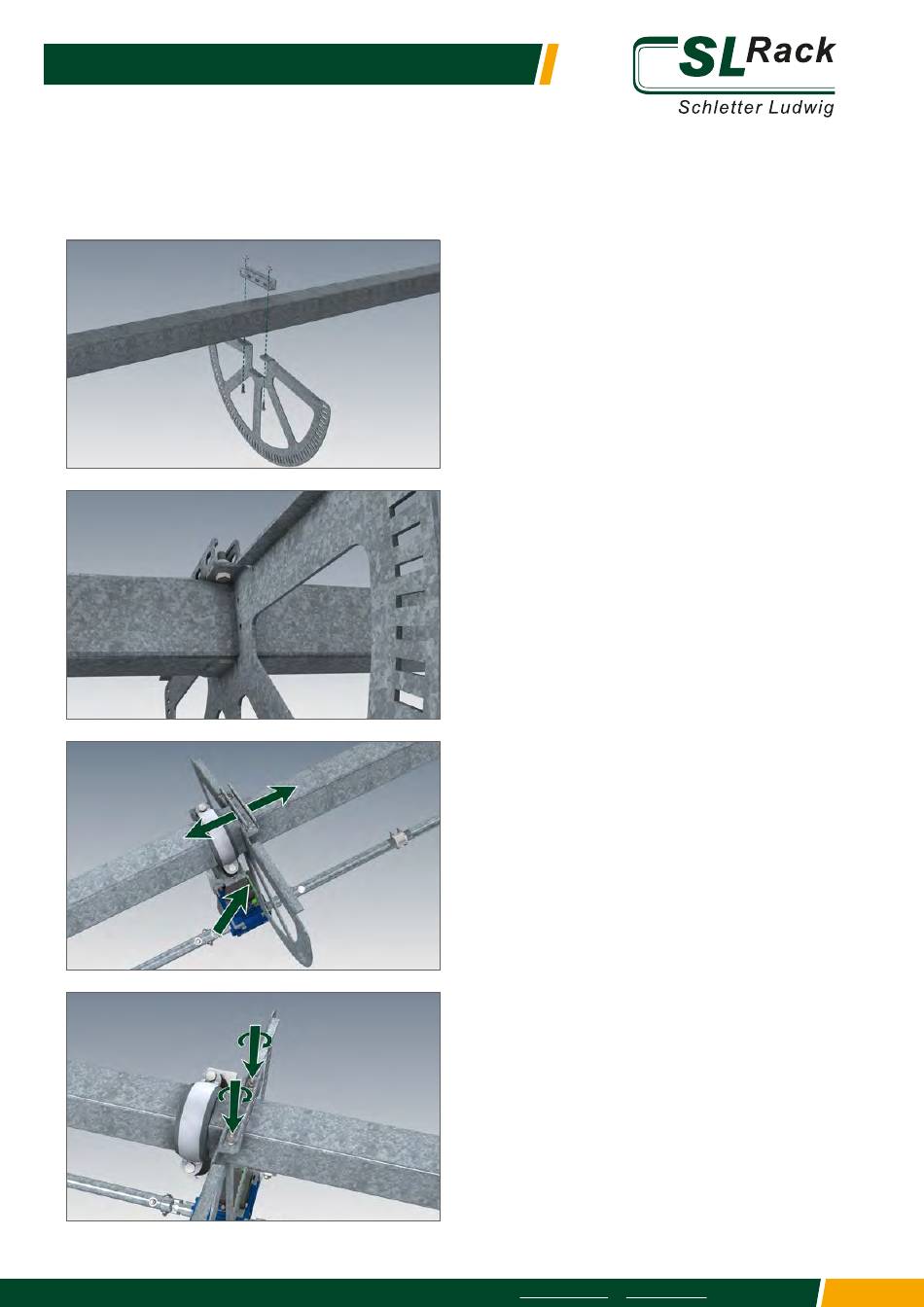

1 Montieren Sie den Zahnkranz 120 (Art.-
Nr. 62601-00-03) am Vierkantrohr.
Achten Sie darauf, dass die Schrauben nur
so fest angezogen sind, dass ein Verrutschen /
Justieren des Zahnkranzes noch möglich ist.
Sechskantschraube M12 x 35, Art.-Nr 71212-35
Sechskantmutter M12, Art.-Nr. 77212-00
2 Befestigen Sie den Zahnkranz mit Dreh-
moment.
Drehmoment: 90 Nm
31
