11. MONTAGE
11.4. Montage Getriebe & Antriebswelle
Getriebemontage
Achtung: Die Getriebe kommen vormontiert und bestehen aus folgenden Komponenten:
▪ Schneckengetriebe Art.-Nr. 62401-00-10
▪ Führungsbacken Art.-Nr. 62401-00-05/06
▪ Halteprofil Art.-Nr. 62401-00-04
▪ Kettenrad Art.-Nr. 62401-00-09
▪ Haltewinkel Art.-Nr. 92401-00-11
32
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de

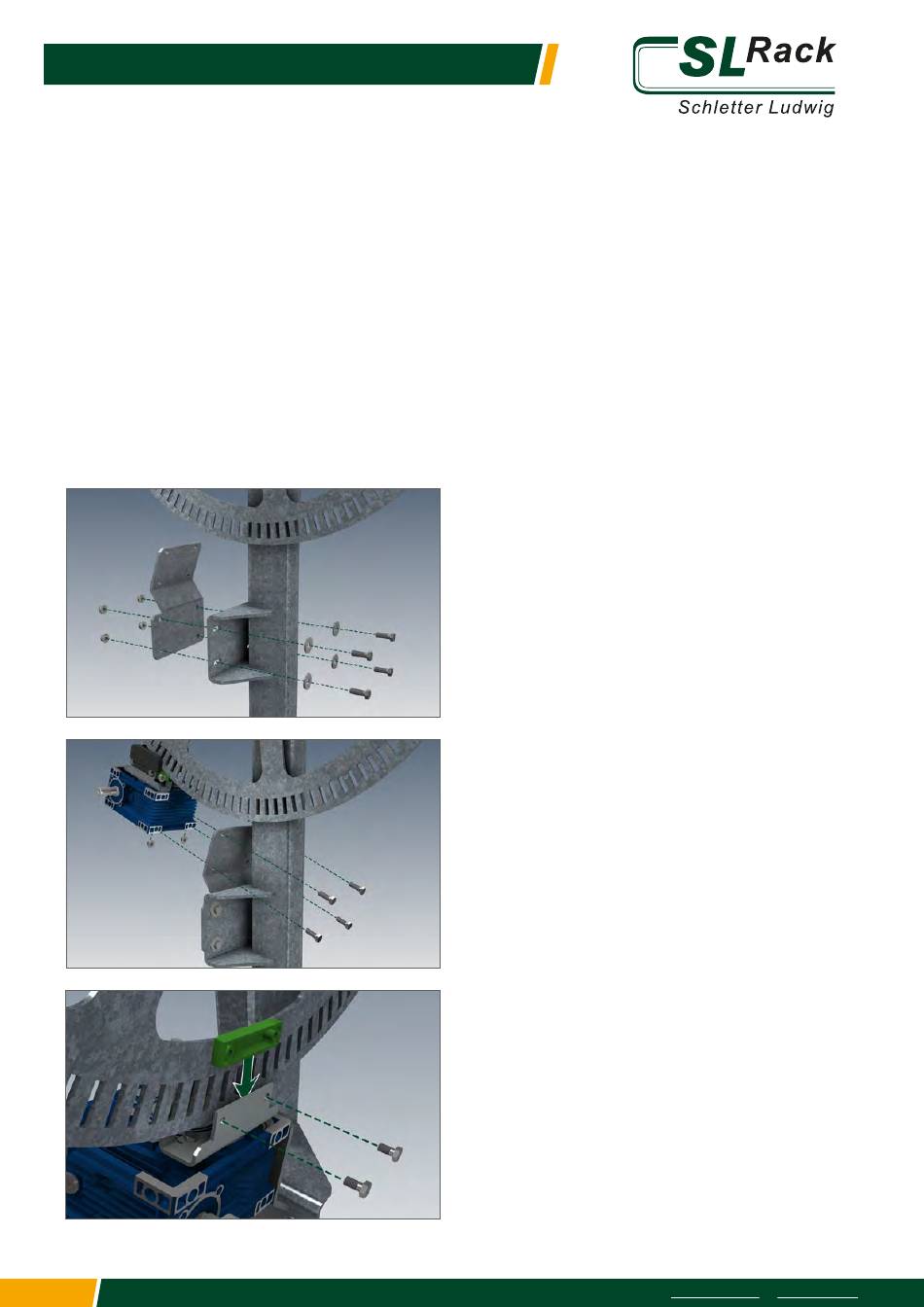

1 Montieren Sie das Halteblech Getriebe an den
Pfostenverlängerungen mit Drehmoment.
Sechskantschraube M12 x 35, Art.-Nr 71216-35
Unterlegscheibe D13 Art.-Nr 78316-00
Sechskantmutter M12, Art.-Nr. 77216-00
Drehmoment: 90 Nm
2 Montieren Sie das erste Getriebe am ersten
Halteblech Getriebe des Trackers.
Sechskantschraube M12 x 35, Art.-Nr 71212-35
Sechskantmutter M12, Art.-Nr. 77212-00
Drehmoment: 90 Nm
3 Achten Sie bei der Montage darauf, dass das
Kettenrad des Getriebes in den Zahnkranz
(Art.-Nr. 62601-00-03) greift.
Achtung: Bitte prüfen Sie, dass die Getriebe
ausreichend mit Öl befüllt sind.
