11. MONTAGE
11.5. Montage TCU
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de

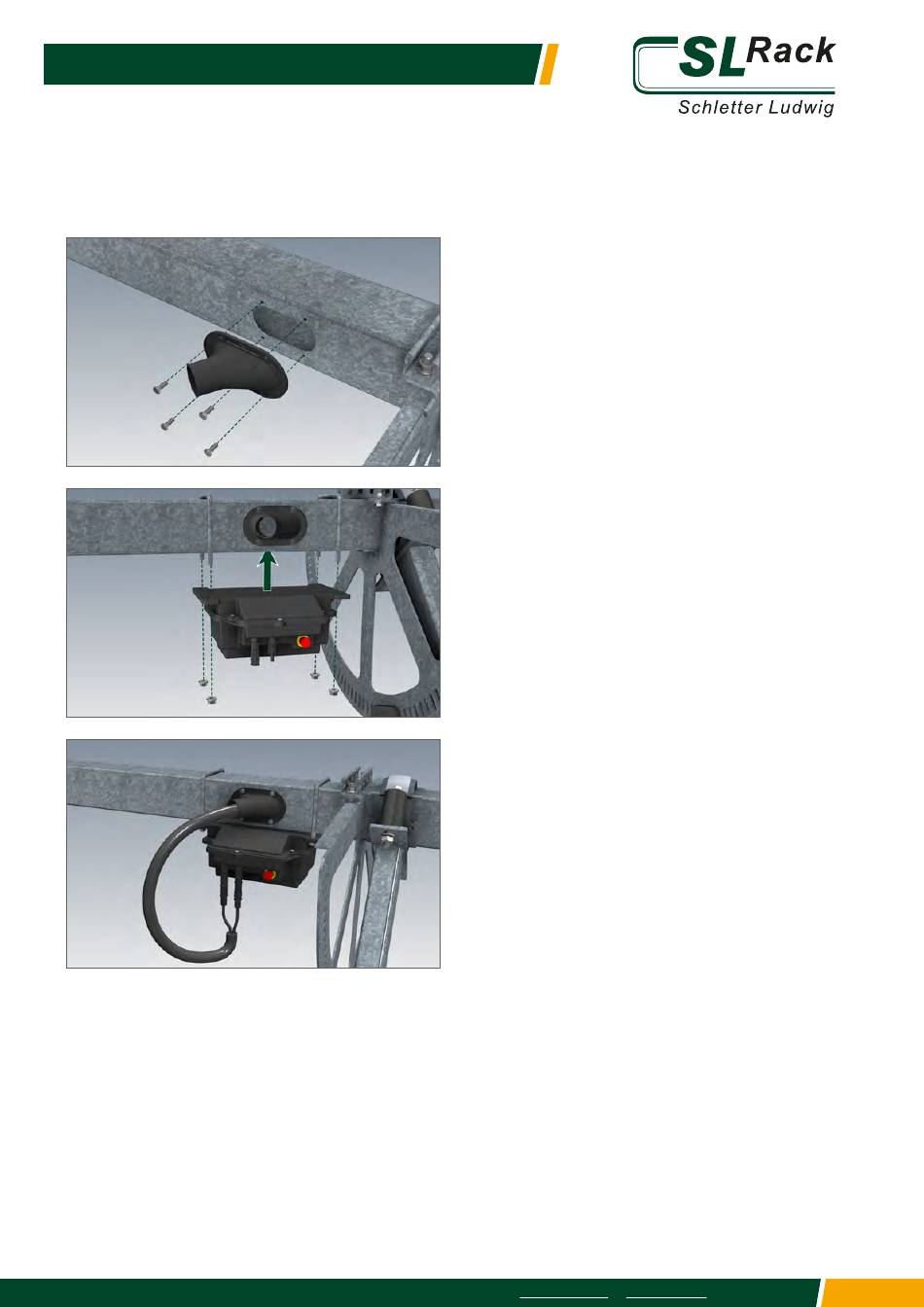

1 Montieren Sie die Abdeckkappe
(Art.-Nr. 62601-00-11) am Vierkantrohr
Sechskantschraube M6 x 16 71206-16
Drehmoment: 10 Nm
2 Befestigen Sie die TCU an der Öffnung des
Vierkantrohres mit den Haltebügeln.
Achten Sie darauf, dass die Bügel links und
rechts vom Ausgangloch sitzen
Sechskantmutter M12, Art.-Nr 77212-00
Drehmoment: 25 Nm
3 Achtung: Verbinden Sie alle Kabel der
Sensoren mit der TCU und führen Sie diese
durch das Vierkantrohr.
35
