11. MONTAGE
11.2. Montage Zentralrohr
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de

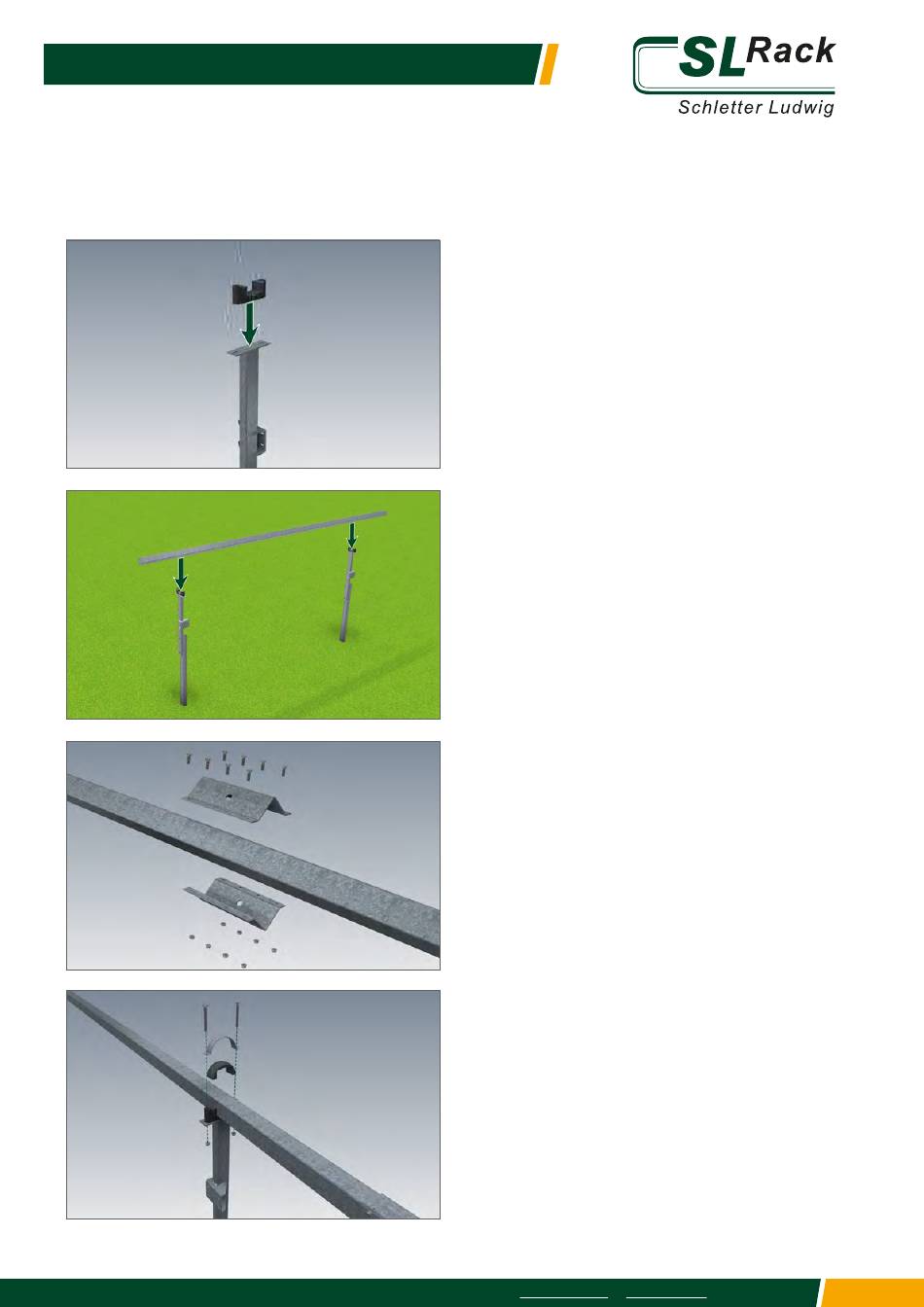

1 Setzen Sie das Unterteil des Stehlagers auf die
Oberseite der Pfostenverlängerung.
2 Setzen Sie das Zentralrohr in das Stehlager.
Die richtigen Seitenabstände entnehmen Sie
dem Projektplan.
Achtung: Die Ausparung für die Kabelführung
muss im 90° Winkel zu den Rammproflilen
ausgerichtet sein.
3 Verbinden Sie die Zentrahlrohre mit dem
Zentralrohrverbinder.
Sechskantschraube M12 x 35, Art.-Nr 71212-35
Sechskantmutter M12, Art.-Nr. 77212-00
Drehmoment: 90 Nm
4 Verschrauben Sie das Oberteil des Stehlagers
inklusive des Sicherungsbügels mit der
Unterseite und der Pfostenverlängerung.
Sechskantschraube M16 x 140, Art.-Nr. 71216-140
Sechskantmutter M16, Art.-Nr. 77216-00
Drehmoment: 50 Nm
29
