SL Rack 1P-System Montage- Und Wartungsanleitung Seite 33
Freiflächensysteme
Inhaltsverzeichnis
11. MONTAGE
5.
4.
3.
SL Rack GmbH | Münchener Straße 1 | 83527 Haag i. OB | Tel: +49 8072 3767-0 | sales@sl-rack.de | www.sl-rack.de
2.
1.
(Abbildung mit optionaler A bdeckkappe.)

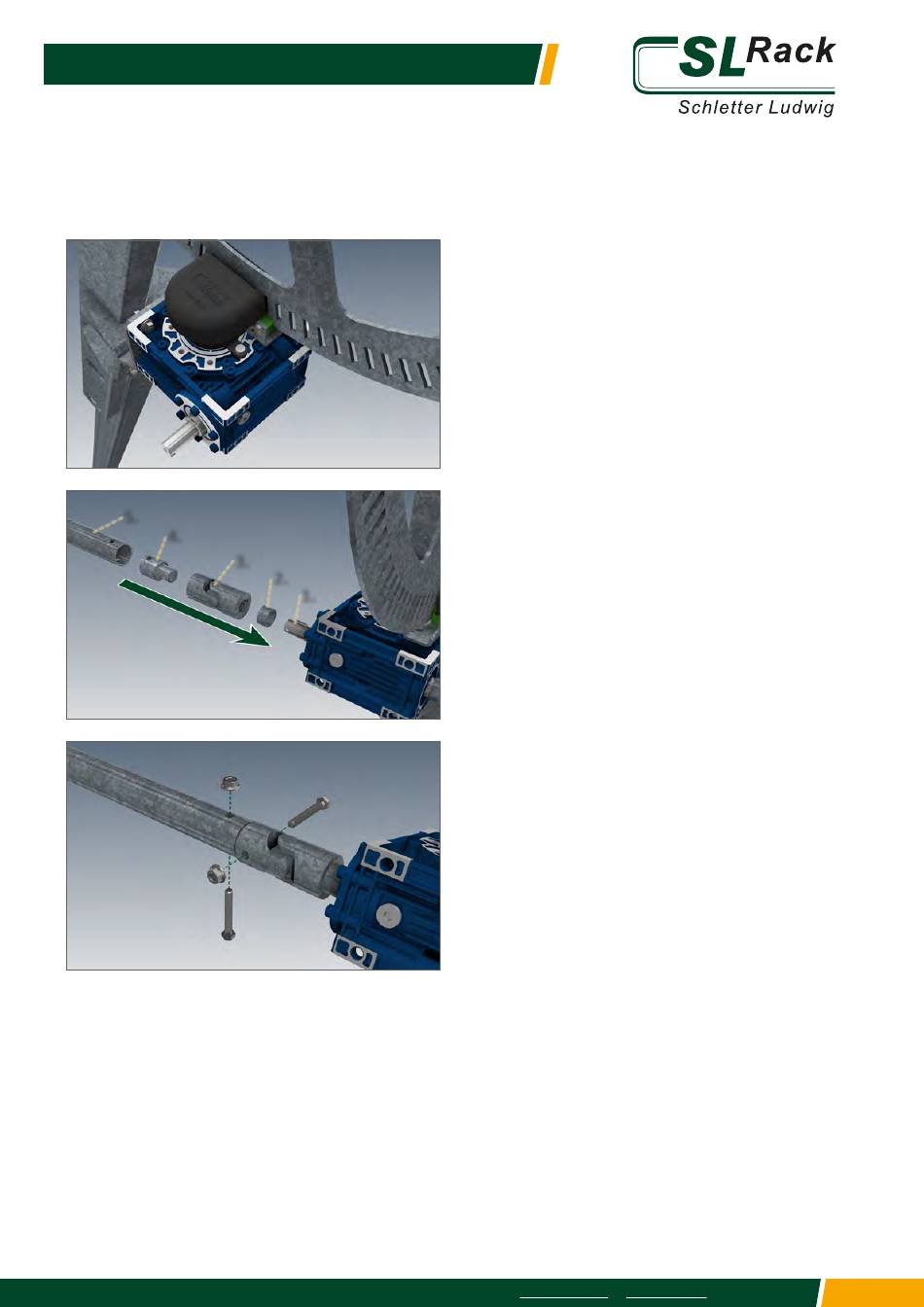

4 Die nachfolgenden Getriebe müssen Zug um
Zug mit den Antriebswellen verbaut werden.
Reihenfolge:
1. Getriebe Art.-Nr. 62401-00-10
2. Distanzring Art.-Nr. 62701-00-03
3. Wellengelenk Art.-Nr. 62701-00-01
4. Wellengelenkadapter Art.-Nr. 62701-00-02
5. Antriebswelle Art.-Nr. 62701
5 Befestigen Sie die Antriebswelle und die
Anbauteile der Antriebswelle am Getriebe.
Sechskantschraube M8 x 80, Art.-Nr 71208-80
Sechskantmutter M8, Art.-Nr. 77208-00
Drehmoment: 25 Nm
33
