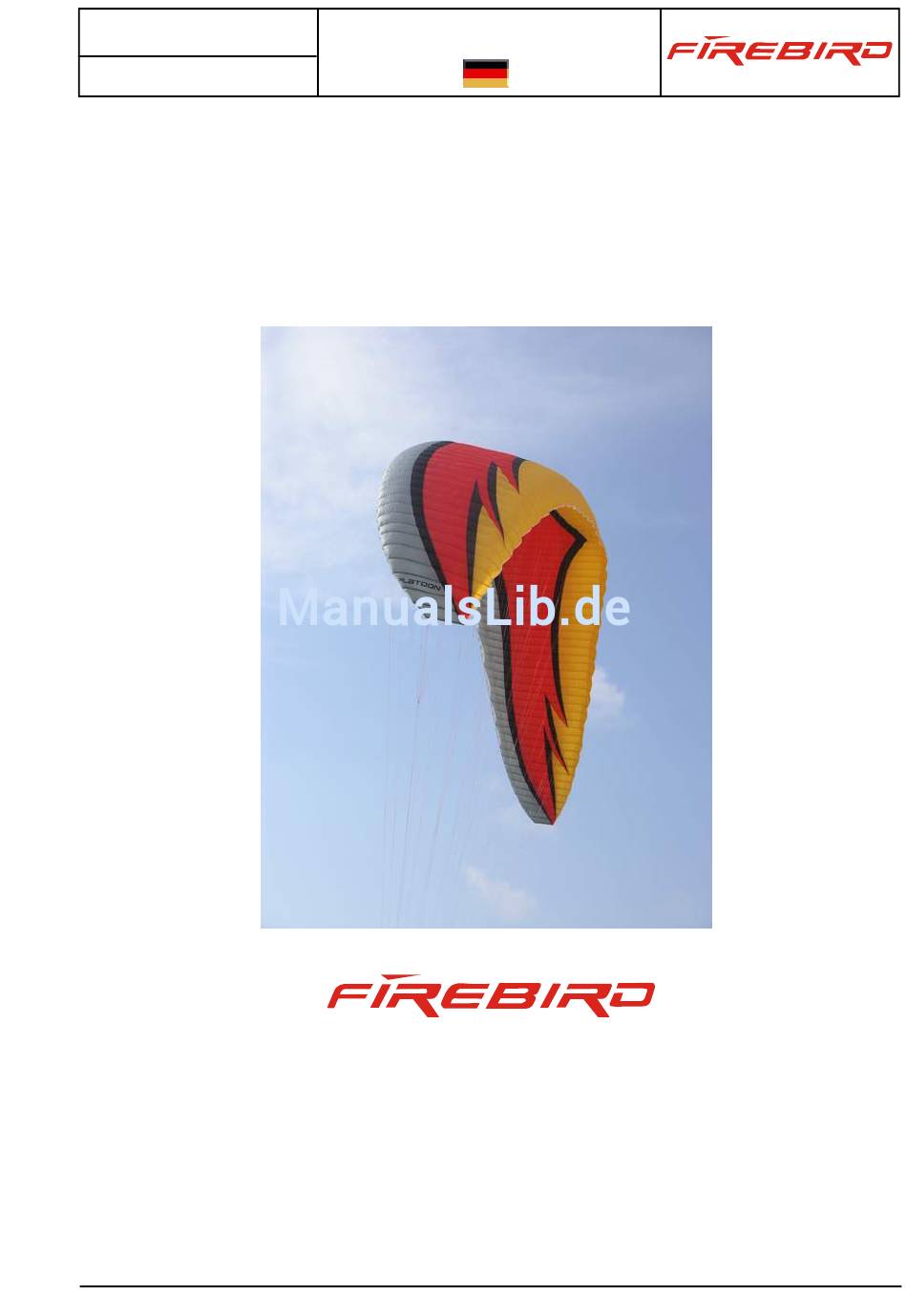

- Seite 1 Date: 01.10.2008 Betriebshandbuch Revision: 0.1 Platoon Page: 1 Betriebshandbuch Gleitschirm Platoon Am Tower 16 D-54634 Bitburg Tel: 06561-949680 info@flyfirebird.com www.flyfirebird.com Firebird GmbH, Am Tower 16 D- 54634 Bitburg...
- Seite 2 Gratulation zum Kauf deines neuen Firebird Platoon. Bitte lies dir vor deinem ersten Flug die folgende Beschreibung sorgfältig durch. Der Platoon darf nur von Piloten geflogen werden, deren fliegerisches Können den Flugeigenschaften eines Wettkampfschirmes entsprechen. Der Platoon ist kategorisiert als: Wettkampfklasse / Competion Class Der Gleitschirm ist nicht geeignet für Anfänger oder Gelegenheitspiloten und bedarf einer per-...
-
Seite 3: Inhaltsverzeichnis
6.2 Verschleiß und Reparatur Seite 11 - 12 6.3 Lebensdauer, Instandhaltungsarbeiten 6.4 Umweltgerechte - Entsorgung 7. Technische Zeichnungen und Leinenplan 7.1 Gesamt- und Detailzeichnungen Seite 13 - 15 7.2 Leinenplan Seite 16 - 19 Firebird GmbH, Am Tower 16 D- 54634 Bitburg... -
Seite 4: Technische Daten
Das Typenschild des Schirms ist auf der mittlersten Profilrippe angebracht. Das Typenschild beinhaltet neben den gesetzlichen Zulassungsdaten auch einen Platz für den Eintrag des Piloten, welcher den Schirm eingeflogen hat. Der Erstflug mit jedem Platoon ist vom Erstpiloten mit Datum zu bestätigen. -
Seite 5: Aufhängungssystem
1,0 mm Stärke. Das U steht für UV impräniert. Die Bremssammelleine ist aus PPSL 200kg, 1,2 mm gefertigt. Die einzelnen Bremsleinen des Firebird Platoon sind direkt an der Hinterkante des Segels an- gebracht und führen von dort zu der Bremssammelleine. -
Seite 6: Gurtzeuge
Achtung: Ordnungsgemäßen Verschluß der Hauptkarabiner prüfen! 3.2 Start Für einen Schirm seiner Geräteklasse startet der Firebird Platoon sehr einfach. Beim Start hält der Pilot die A-Tragegurte und Bremsleinen in den Händen. Dabei hält der Pilot seine Arme seitlich gestreckt nach hinten. -
Seite 7: Aktiv Fliegen
Steilspirale Das Einleiten der Steilspirale erfolgt durch Gewichtsverlagerung zur kurveninneren Seite und gleichzeitigem feindosiertem Zug an der entsprechenden Steuerleine. Der Platoon nimmt schnell eine hohe Schräglage ein und bleibt auf einer schnellen, Firebird GmbH, Am Tower 16 D- 54634 Bitburg... -
Seite 8: Fliegen Mit Beschleuniger
3.7 Windenschlepp Der Firebird Platoon weist beim Windenschlepp keine Besonderheiten auf. 3.8 Kunstflug Der Firebird Platoon ist für den Kunstflug weder zugelassen noch dafür geeignet. 3.9 Motorflug Derzeit gibt es keine Motorzulassung für den Firebird Platoon Firebird GmbH, Am Tower 16 D- 54634 Bitburg... -
Seite 9: Einklapper
Dabei klappt die Eintrittskante über einen großen Bereich oder sogar über die ganze Spannweite ein. Der Firebird Platoon öffnet in solch einer Situation meist selbstständig, durch dosiertes anbremsen kann der Öffnungsvorgang beschleunigt und eine Pendelbewegung um die Querachse reduziert werden. -
Seite 10: Fullstall
Fluggeschwindigkeit so weit zurückgehen, daß die Strömung am Flügel komplett abreist. Als Folge kippt der Schirm plötzlich nach hinten. Als Gegenmassnahme muß der Platoon durch beidseitiges anbremsen am folgenden starken Vorschiessen gehindert werden. Ungebremst kann der Platoon nach einem Fullstall weit vorschiessen und grossflächig einklappen. -
Seite 11: Ohren Anlegen
Der Firebird Platoon ist größtenteils aus Nylonstoff gefertigt. Nylon verliert an Festigkeit wenn er UV Strahlung ausgesetzt ist. Daher sollte der Platoon immer erst kurz vor dem Start ausgebreitet und unmittelbar nach der Landung wieder eingepackt werden. Der Firebird Platoon ist mit unummantelten Wettkampfleinen ausgestattet. - Seite 12 Bitte nicht abseits markierter Wege gehen, keinen Müll hinterlassen und nicht unnötig Lärm verursachen. Die in einem Gleitschirm verwendeten Materialien erforderen eine sachgerechte Entsorgung. Bitte ausgediente Gleitsegel an uns zurücksenden. Wir werden diese dann fachgerecht entsorgen. Firebird GmbH, Am Tower 16 D- 54634 Bitburg...
-
Seite 13: Technische Zeichnungen Und Leinenplan
Beschleu- ohne Be- beschleunigt schleuniger niger schleuniger Trim open no- Trim open ac- Trim closed Trim closed ne accelerared celerared none accelera- accelerared 36,6 36,5 52,5 39,5 39,5 46,5 49,5 53,5 Firebird GmbH, Am Tower 16 D- 54634 Bitburg... - Seite 14 Date: 01.10.2008 Betriebshandbuch Revision: 0.1 Platoon Page: 14 Firebird GmbH, Am Tower 16 D- 54634 Bitburg...
- Seite 15 Date: 01.10.2008 Betriebshandbuch Revision: 0.1 Platoon Page: 15 Firebird GmbH, Am Tower 16 D- 54634 Bitburg...
-
Seite 16: Leinenplan
7335 7435 7890 7255 7225 7305 7900 7150 7120 7185 7875 7050 7025 7075 7840 6995 6965 6990 7910 6810 6780 6810 7835 6665 6680 6710 7765 7785 7760 7715 7710 7715 Firebird GmbH, Am Tower 16 D- 54634 Bitburg... - Seite 17 7480 7585 8040 7405 7375 7465 8050 7310 7280 7350 8025 7215 7190 7245 7995 7165 7130 7160 8060 6980 6950 6980 7990 6835 6850 6875 7925 7940 7915 7875 7860 7850 Firebird GmbH, Am Tower 16 D- 54634 Bitburg...
-
Seite 18: Wir Bedanken Uns Für Das Entgegenge
Date: 01.10.2008 Betriebshandbuch Revision: 0.1 Platoon Page: 18 Wir bedanken uns für das entgegenge- brachte Vertrauen in unser Produkt. Am Tower 16 D-54634 Bitburg Tel: +49 (0)6561-949680 info@flyfirebird.com www.flyfirebird.com Firebird GmbH, Am Tower 16 D- 54634 Bitburg...
