Technik
für
Umweltschutz

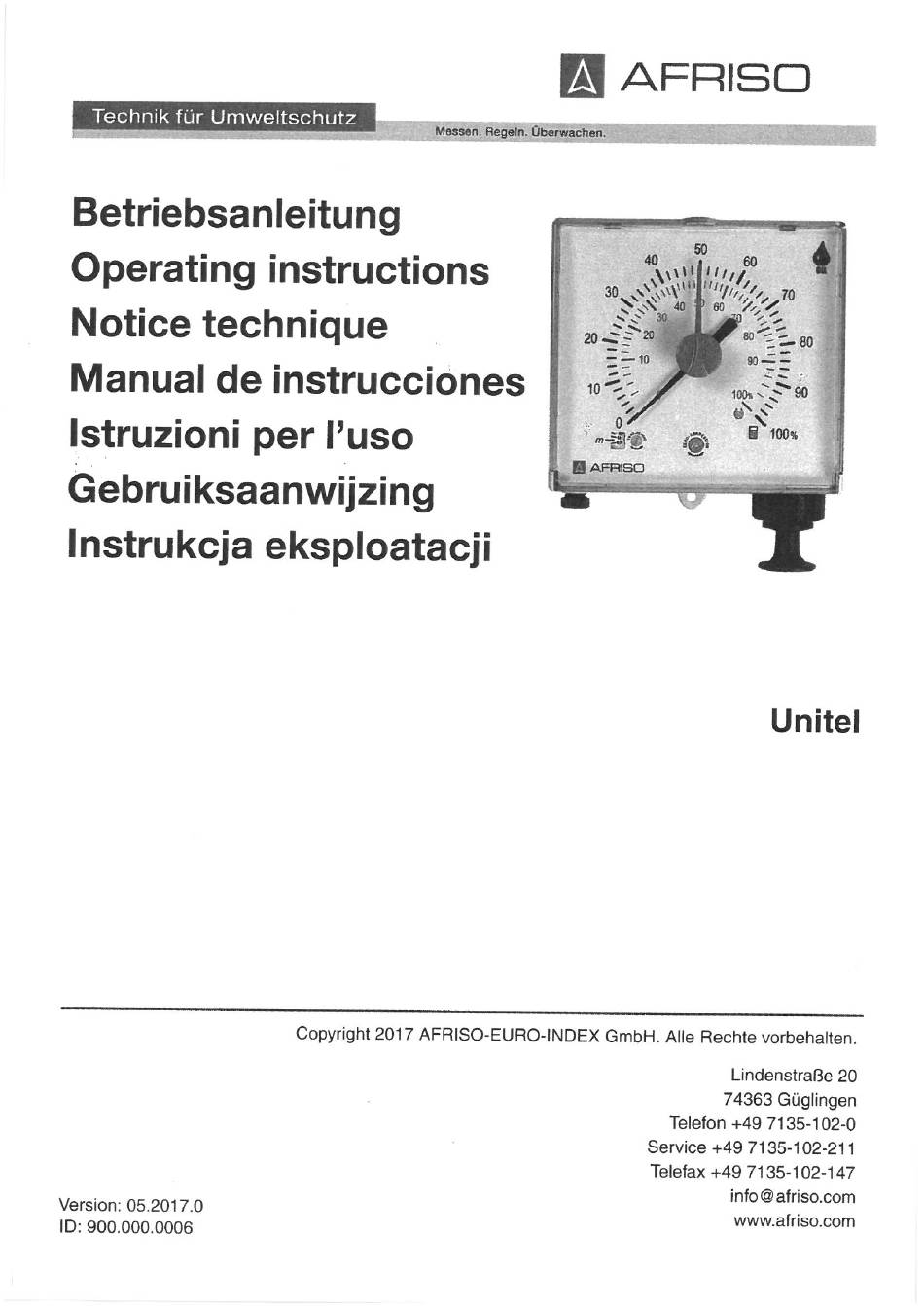

Betriebsanleitung
Operating
Notice technique
Manual
de instrucciones
Istruzioni
Gebruiksaanwijzing
Instrukcja
Version:
05.2017.0
ID: 900.000.0006
instructions
per I'uso
eksploatacji
Copyright 2017 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
m AFRISO
psserål A egejn. Ü berwachen.
30
20
10
AFRfS0
50
40
60
30
80
Z- 10
90 —
90
a
100%
Unitel
Lindenstraße
74363 Güglingen
Telefon
+49 7135-102-0
Service
+49 7135-102-211
Telefax
+49 7135-102-147
info@afriso.com
www.afriso.com
20
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO Unitel
Inhaltszusammenfassung für AFRISO Unitel
- Seite 1 Notice technique Z- 10 90 — Manual de instrucciones Istruzioni per I'uso 100% AFRfS0 Gebruiksaanwijzing Instrukcja eksploatacji Unitel Copyright 2017 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 05.2017.0 www.afriso.com...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt das pneumatische Füllstandmessgerät „Unitel" (im folgenden auch „Produkt"). Diese Betriebsanleitung ist Teil des Produkts. Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
-
Seite 3: Warnhinweise
Die Dämpfe der Flüssigkeit verhalten sich gegen Kunststoffe (PA, PS, PE), Cu-, Zn- und Sn-Legierungen und Elastomere neutral. Die Flüssigkeit fällt nicht in die Gefahrklasse A1,All Oder B. Kinematische Viskosität < 300 mm2/s. Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht Gefahren. AFRISO Unitel... -
Seite 4: Vorhersehbare Fehlanwendung
Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen und zu erkennen, die durch den Einsatz des Produkts entstehen können. Den Fachkräften müssen alle geltenden Bestimmungen, Normen und Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet werden müssen, bekannt sein. m AFRISO Unite! -
Seite 5: Persönliche Schutzausrüstung
BerücksichtigenSie beiArbeitenan undmit dem Produktauch,dass am Ein- satzortGefährdungen a uftreten können, d ienichtdirektvomProdukt a usge- hen. Veränderungen am Produkt FührenSie ausschließlichsolcheArbeitenan undmitdemProduktdurch,die in dieser Betriebsanleitung beschrieben Sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben Sind. AFRISO Unitel... -
Seite 6: Transport Und Lagerung
StellenSiesicher, d asswährend desTransports u ndderLagerung desPro- dukts diespezifizierten Umgebungsbedingungen eingehalten w erden. • Benutzen Sie für den Transport die Originalverpackung. Lagern SiedasProdukt n urintrockener, sauberer U mgebung. StellenSie sicher,dassdas ProduktbeiTransportund Lagerungstoßge- schützt ist. Nichtbeachtung dieserAnweisungenkann zu Sachschäden führen. Unitel AFRISO... -
Seite 7: Übersicht
Produktbeschreibung Produktbeschreibung Übersicht Stellzeiger Anschluss für Messleitung Einstellskala für Messbe- 111// reich Einstellschraube für 60 /// ' Messbereich s 30 Einstellschraube für Null- — punktkorrektur Pumpengriff 100% 100% AFRISO Unitel... -
Seite 8: Produktbeschreibung
Produktbeschreibung Abmessungen 60 /// _ — ZIO 100% •ss 100% AFAISO Unitel AFRISO... -
Seite 9: Anwendungsbeispiele
Luftblasen zu entweichen. In diesem Zustand erreicht der Zeiger seinen höchsten Ausschlag und bleibt stehen. Das Produkt ermöglicht die Verbrauchskontrollefür eine rechtzeitige Nach- bestellung. Der Tankwagenfahrer kann mit dem Produkt vorjeder Tankbefül- lung prüfen, 0b die bestellte Menge aufgenommen werden kann. AFRISO Unitel... - Seite 10 145 x 135 x 65 mm 400 g Gewicht Stoß- und schlagfester Kunststoff Werkstoff Gehäuse Bis 50 m Fernmessung 0/3000 mm „Unitel" Messbereich (Tankhöhe) 0/2500 mm „Unitel für Wasser" LineareKapselfedermit Überdrucksi Messwerk cherung ±3% vom Skalenendwert Messgenauigkeit Standard: 0-100 % Füllhöhe für...
- Seite 11 300 mm2/s Messleitung Länge Max. 50 m Ausführung Pneumofix-Messleitung (PE), Kupferrohr 6 mm (AuBen-Ø) x 1 mm PE Schlauch 4 mm (Innen-Ø) x 1 m Zugelassene Medien Heizöl Oder Dieselkraftstoff Dichte 0,84 g/cm3 Wasser Dichte 1 g/cm3 AFRISO Unitel...
-
Seite 12: Gehäuse Montieren
Stellen Sie sicher, dass die zulässige Umgebungstemperatur am Gehäuse nicht überschritten wird. StellenSie sicher,dass das Gehäusevor direkter Sonneneinstrahlung geschützt ist. Befestigen Sie die Schraube an der Wand. Hängen Sie das Gehäuse ein. Befestigen Sie das Gehäuse an derWand einer Schraube an der unteren Lasche. Unitel AFRISO... -
Seite 13: Messbereich Einstellen Und Nullpunkt Korrigieren
ÖffnenSie das Deckglas Stellen Sie den Messbe- reich genau ein (B). Klopfen Sie seitlich leicht am Gehäuse. Korrigieren Sie den Null- punkt (C), indem Sie den Zeiger auf "0" stellen mit maximal einer Umdre- hung nach rechts Oder links. AFRISO Unitel... -
Seite 14: Druckleitung
Montage Druckleitung montieren E. Unitel Entnahmeleitung F. Standleitung Euroflex G. Abstandhalter Messleitung Kondensatgefäß Wenn kein Anschlussgewinde am Tank frei ist, können mehrere Leitungen mit Hilfe der Kombinationsarmatur „Euroflex 3" auf ein GI -Anschlussgewinde zusammengefasst werden. 1. Befestigen Sie die Standleitung so am Tank, dass der Leitungsauslass circa 20 mm über... - Seite 15 Leitung bilden kann,setzen Sie das Kondensatgefäß ein. Rohrniet Dichtung Scheibe Druckschraube Schlauch Rohr 1. Führen Sie die Messleitung bis zum Anschlag in den Anschlussstutzen ein. 2. Ziehen Sie die Druckschraube leicht an. 3. Verbinden Sie die Messleitung mit der Standleitung. A AFRISO Unitel...
-
Seite 16: Einsatz In Hochwassergefährdeten
Füllstand bei der letzten Befüllung. In Verbindung mit dem aktuellen Füll- stand dient der rote Stellzeiger zur Verbrauchskontrolle. Einsatz in hochwassergefährdeten Gebieten Das Produkt ist für hochwassergefährdete Gebiete geeignet und ist druck- wasserdicht bis 10 m Wassersäule (1 bar Außendruck). EinAustauschdes Produktsist nach einer Überflutungnicht nötig. Unitel AFRISO... -
Seite 17: Wartungsintervalle
Wartung Wartung Wartungsintervalle Zeitpunkt Tätigkeit 1mKondensatgefäß ist Leeren Sie das Kondensatgefäß Wasser Bei der Tankwartung Kontrollieren Sie das Produkt auf einwandfreie Oder Tankreinigung Funktion Stellen Sie gegebenenfalls den Messbereich nach und korrigieren Sie den Nullpunkt AFRISO Unitel... - Seite 18 Nullpunkt korrigieren") Prüfen Sie den Messbe Messbereich falsch ein- Falsche Anzeige reich (siehe Kapitel gestellt "Messbereich einstel- Nullpunkt falsch ein- len und Nullpunkt korri- gestellt gieren") Bitte wenden Sie sich Sonstige Störungen an die AFRISO-Service Hotline Unitel m AFRISO...
-
Seite 19: Außerbetriebnahme Und Entsorgung
1. Demontieren Sie das Produkt(sieheKapitel"Montage" in umgekehrter Reihenfolge). 2. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationenzur Gewährleistungfinden Sie in unserenAllgemeinen Geschäftsbedingungen im Internet unter www.afriso.com Oder in Ihrem Kauf- vertrag. AFRISO Unitel... -
Seite 20: Ersatzteile Und Zubehör
HINWEIS BESCHÄDIGUNG DURCH UNGEEIGNETE TEILE • VerwendenSie nur Original Ersatz-und Zubehörteiledes Herstellers. Nichtbeachtungdieser Anweisung kann zu Sachschädenführen. Produkt Abbildung Art.-Nr. Artikelbezeichnung Pneumatisches Füllstand- 72500 messgerät „Unitel" 72530 Ersatzteile und Zubehör Abbildung Art.-Nr. Artikelbezeichnung 20142 Universeller Montagesatz Pneumofix Typ 2 20160... -
Seite 21: Anhang
2,75 2,80 2,85 2,95 3,00 2900 2,45 2,50 2,55 2,60 2,70 2,75 2,85 2,90 2,95 3000 2,50 2,55 2,65 2,70 2,80 2,85 2,95 3,00 31 oo 2,60 2,65 2,75 2,80 2,90 2,95 3200 2,65 2,75 2,80 2,90 2,95 AFRISO Unitel... - Seite 22 Anhang Tank- Dichte der zu messenden Flüssigkeit [kg/m3] höhe [mm] 3300 2,75 2,85 2,90 3,00 2,85 2,90 3,00 3400 3500 2,90 3,00 3,00 3600 m AFRISO Unitel...
