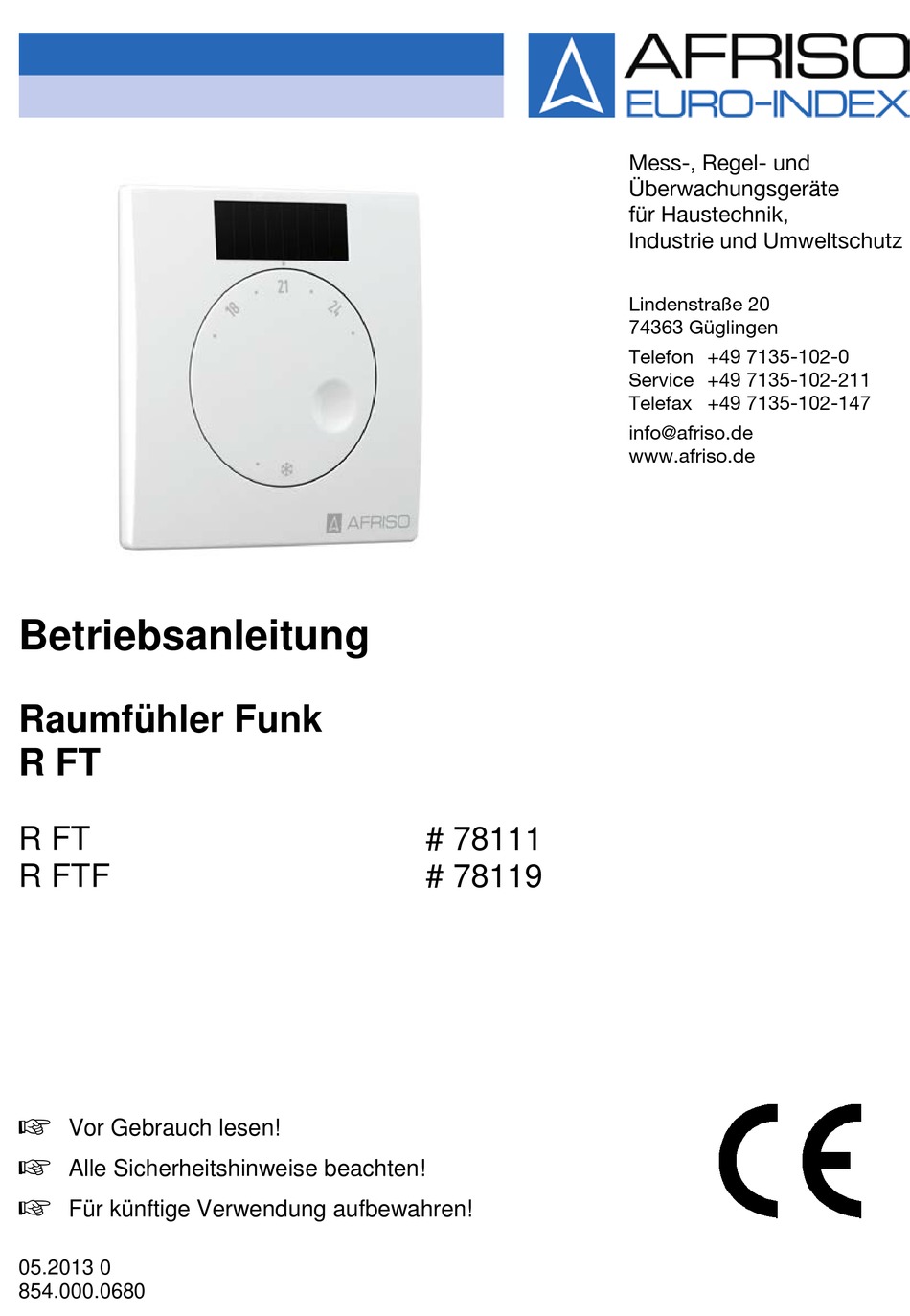

Betriebsanleitung
Raumfühler Funk
R FT
R FT
R FTF
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
05.2013 0
854.000.0680
# 78111
# 78119
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.de
www.afriso.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO R FT
Inhaltszusammenfassung für AFRISO R FT
- Seite 1 Industrie und Umweltschutz Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.de www.afriso.de Betriebsanleitung Raumfühler Funk R FT R FT # 78111 R FTF # 78119 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! ...
-
Seite 2: Inhaltsverzeichnis
-Funks ............11 ® Weiterführende Informationen zu EnOcean -Funksystemen ....15 Außerbetriebnahme und Entsorgung ..............15 Ersatzteile und Zubehör ..................15 10 Gewährleistung ...................... 15 11 Urheberrecht ......................16 12 Kundenzufriedenheit....................16 13 Adressen ....................... 16 R FT / R FTF... -
Seite 3: Zu Dieser Betriebsanleitung
Verpuffungen, Brand oder Explosionen führen. • In Verbindung mit Geräten, die direkt oder indirekt menschli- chen, gesundheits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte entstehen können R FT / R FTF... -
Seite 4: Sichere Handhabung
Der Hersteller und die Vertriebsfirma haften nicht für Kosten oder Schäden, die dem Benutzer oder Dritten durch den Einsatz dieses Geräts, vor allem bei unsachgemäßem Gebrauch des Geräts, Miss- brauch oder Störungen des Anschlusses, Störungen des Geräts R FT / R FTF... -

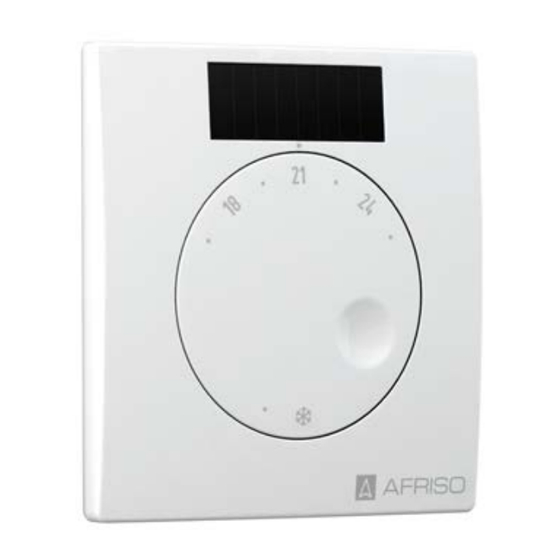

Seite 5: Produktbeschreibung
Jeder Raumfühler Funk besitzt eine eindeutige Kennung. Beim Ein- satz mehrerer Raumfühler Funk kann der Empfänger die einzelnen Raumfühler unterscheiden. Bestellumfang Für die verschiedensten Anwendungsfälle stehen folgende Geräte zur Auswahl: • Raumfühler Funk R FT (Temperatur) • Raumfühler Funk R FTF (Temperatur, Feuchte) Eigenschaften Solarzelle Drehknopf für Vorwahl... -
Seite 6: Technische Daten
Max. Luftfeuchtigkeit nicht kondensierend Feuchtemessung Messbereich 0 % - 100 % Raumfeuchte Spannungsversorgung über Solarzelle Energy Harvesting über Lithium-Batterie 3 V Typ 1632 Elektrische Sicherheit Schutzklasse III EN 60730-1 (SELV) Schutzart IP 30 EN 60529 R FT / R FTF... -
Seite 7: Zulassungen, Prüfungen Und Konformitäten
Gerät nicht werfen oder fallen lassen. VORSICHT Beschädigung des Geräts durch unsachgemäße Lagerung. Gerät gegen Stöße geschützt lagern. Gerät nur in trockener und sauberer Arbeitsumgebung lagern. Gerät nur innerhalb des zulässigen Temperaturbereichs lagern. R FT / R FTF... -
Seite 8: Montage Und Inbetriebnahme
Raumfühler an unebene Wände mit den mitgelieferten Klebe- punkten kleben, an ebene Wände schrauben oder kleben. Drehknopf und Gehäuseoberteil abnehmen/einsetzen Abnehmen Nockenschraube am Raumfühler mit einem Schraubendreher um 90° drehen. Der Drehknopf wird angehoben und kann entfernt werden. Gehäuse-Oberteil abnehmen. R FT / R FTF... -
Seite 9: Raumfühler Montieren
Raumfühler mit den Klebepunkten an die Wand kleben. Raumfühler an die Wand schrauben Drehknopf und Gehäuse-Oberteil sind abgenommen (siehe Ka- pitel 6.1, Seite 8). Gehäuse-Unterteil an die Wand schrauben. Gehäuse-Oberteil und Drehknopf einsetzen (siehe Kapitel 6.1, Seite 8). R FT / R FTF... -
Seite 10: Batterie Einsetzen (Optional)
Begrenzer kann die minimal und die maximal einstellbare Tempera- tur eingeengt werden. Drehknopf ist abgenommen (siehe Kapitel 6.1, Seite 8). Begrenzer blau: Minimal- temperatur Begrenzer rot: Maximal- temperatur Einstellkante Bild 4: Begrenzer für Minimal- und Maximaltemperatur R FT / R FTF... -
Seite 11: Allgemeines Zu Enocean -Funk
Tabelle 2: Reichweitenreduktion EnOcean Material Reichweitenreduktion Holz, Gips, Glas unbeschichtet, ohne 0 – 10 % Metall Backstein, Pressspanplatten 5 – 35 % Beton mit Armierung aus Eisen 10 – 90 % Metall, Aluminiumkaschierung siehe „Abschottung“ R FT / R FTF... - Seite 12 Empfänger mit interner Antenne. Auch zusammen mit Schalter/Drahtantenne auf/nahe Metall. Oder enger Flur. Abhängig von Ar- Senkrecht durch 1-2 Zimmerdecken mierung und Anten- nenausführungen Bei den Werten hinsichtlich der Übertragungsreichweite handelt es sich um grobe Richtwerte. R FT / R FTF...
- Seite 13 Besser ist die Montage auf der anschließenden oder ge- genüberliegenden Wandfläche. Nach Möglichkeit sollten die Anten- nen einen Abstand von > 10 cm zur Raumecke aufweisen. Der ideale Montageort der Empfängerantenne ist eine zentrale Stelle im Raum. R FT / R FTF...
- Seite 14 Installation im Gewerbebau Zur Komplettabdeckung eines weitläufigen Gebäudes werden ty- pisch zentral platzierte Funk-Gateways zum Automationsbus (TCP/IP, EIB/KNX, LON, etc.) verwendet. Eine Planung mit 10-12 m Reichweitenradius bietet weitreichend Sicherheit, auch gegen später übliche Änderungen der Umgebungsbedingungen. R FT / R FTF...
-
Seite 15: Funksystemen
Der Hersteller übernimmt für dieses Gerät eine Gewährleistung von 24 Monaten ab Kaufdatum. Sie kann in allen Ländern in Anspruch genommen werden, in denen dieses Gerät vom Hersteller oder sei- nen autorisierten Händlern verkauft wird. R FT / R FTF... -
Seite 16: Urheberrecht
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 13 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de. R FT / R FTF...
