AFRISO FloorControl RT01 D-230 Montage- Und Bedienungsanleitung

MONTAGE- UND BEDIENUNGSANLEITUNG
AFRISO-EURO-INDEX GmbH
Lindenstr. 20
D-74363 Güglingen
www.afriso.com
WARNUNG!
Arbeiten an Stromkreisen dürfen nur von einer Elektrofachkraft durchgeführt werden.
Die Netzspannung (AC 230 V AC) kann zu erheblichen Verletzungen oder zum Tod führen.
Lassen Sie das Gerät nicht mit Wasser in Kontakt kommen.
Unterbrechen Sie vor Beginn der Arbeiten die Netzspannung und sichern Sie diese gegen
Wiedereinschalten.
Nehmen Sie keinerlei Änderungen an dem Gerät vor.
Produktbeschreibung

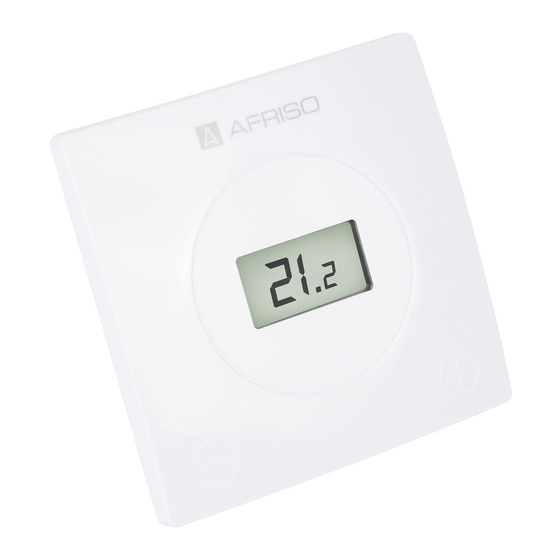

Der Thermostat FloorControl RT01 ist eine Einzelraum-Tempera-
turregelung mit Display. Er regelt die Temperatur von Räumen
mit Fußbodenheizung (Heizen/Kühlen). Der Thermostat wird von
der Steuerleiste mit 230 V AC versorgt.
Der Raumthermostat FloorControl RT01 wird per Drahtverbin-
dung an die Steuerleiste FloorControl WB01 D-8-230 ange-
schlossen, um die Fußbodenheizungsinstallation zu steuern.
Kompatibilität mit Steuerleisten
Der Thermostat FloorControl RT01 D-230 (Art.-Nr. 86 018) kann an die Leiste WB01 D-8-230
angeschlossen werden (Spannungsversorgung 230 V AC - Art.-Nr. 86 013).
Wandmontage
Die Montage muss im Wohnbereich, in trockener Umgebung erfolgen.
Der Thermostat RT01 ist für die Wandmontage unter Verwendung einer
Standard-Elektrodose mit Ø60 mm vorgesehen. Der Thermostat wird mi-
thilfe der Befestigungslöcher (A) auf der Rückseite des Kastens an der Dose
befestigt. Der Hauptteil des Thermostats ist vom hinteren Teil zu trennen,
indem der Riegel (B) unten leicht aufgehebelt wird. Befestigen Sie das hin-
tere Teil an der Elektrodose, setzen Sie dann das Hauptteil ein und lassen Sie
es in das hintere Teil einrasten.
Abmessungen
4 3
39
14,5
10,6
Service AFRISO
Tel. 07135 102 0
service@afriso.de
2 1
81
60
16
Raumthermostat
FloorControl RT01 D-230
Elektrische Anschlüsse an die Leiste
FloorControl WB01 D-8-230
D
C
953.000.0094
Das Display
zeigt die aktuelle
Raumtemperatur
A
B
N L L1
Display
+
_
1
