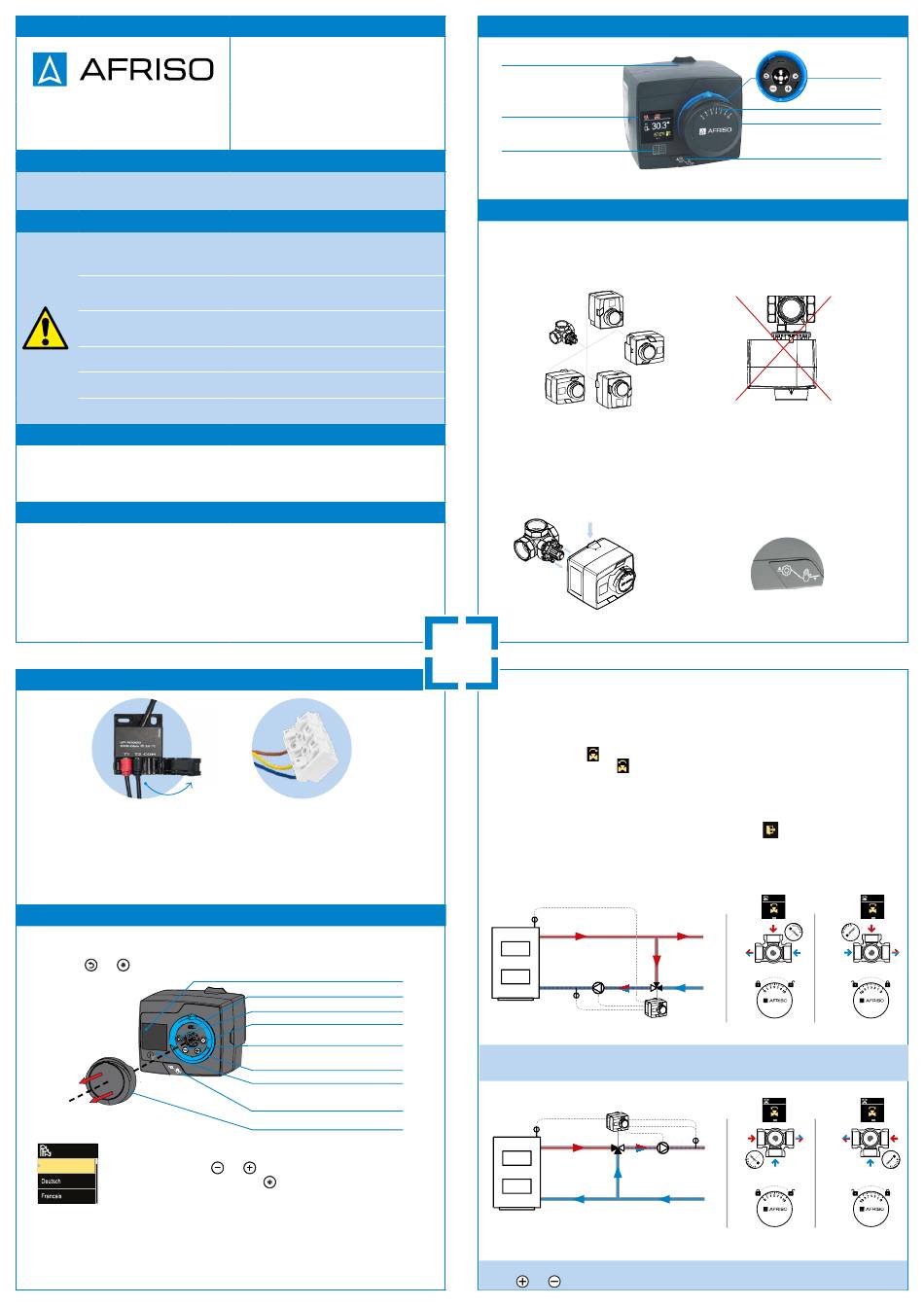

AFRISO ACT 443 ProClick Montage- Und Bedienungsanleitung

MONTAGE- UND BEDIENUNGSANLEITUNG
AFRISO Sp. z o.o. Kundenservice-Team
Szałsza, ul. Kościelna 7 tel. 32 330 33 55
42-677 Czekanów fax 32 330 33 51
www.afriso.pl zok@afriso.pl
ACHTUNG
Diese Montage- und Bedienungsanleitung ist auf der Website www.afriso.pl auf den Registerkarten „Online-Kata-
log" und „Download" verfügbar.
WARNUNG
Der PID-Temperaturregler ACT ProClick darf nur von geschultem Personal montiert, in Betrieb
genommen und demontiert werden. Lassen Sie Arbeiten an den Stromkreisen nur von einem
qualifizierten Elektriker durchführen.
Von Unbefugten vorgenommene Änderungen und Modifikationen können Gefahren verursachen
und sind aus Sicherheitsgründen verboten.
Der PID-Temperaturregler ACT ProClick arbeitet mit einer Netzspannung von 230 V AC. Diese
Spannung kann zu schweren Verletzungen oder zum Tod führen.
Lassen Sie den Regler nicht mit Wasser in Berührung kommen.
Nehmen Sie keine Veränderungen am Regler vor.
Lesen Sie vor der Montage des Reglers ACT ProClick die Bedienungsanleitung für das Mischventil.
EINSATZBEREICH
In Heiz- und Kühlanlagen einsetzbar. Auf 3- und 4-Wege-Mischventilen direkt montierbar. Er hält eine
konstante voreingestellte Temperatur des Mediums im Bereich von 10÷90 °C aufrecht. Außerdem
ermöglicht er die Steuerung einer Umwälzpumpe.
LIEFERUMFANG
1. Der PID-Temperaturregler ACT 443 ProClick ist mit einem Temperatursensor nebst Adapter für die
Rohrmontage, einem Drehknopf mit zweiseitiger Skala „von 0 bis 10" oder „von 10 bis 0", einem
Elektrokabel mit Stecker sowie einem Kabel zur Steuerung der Umwälzpumpe ausgestattet.
2. Montage- und Betriebsanleitung.
3. Montageanleitung bei Mischventilen.
ELEKTRISCHE ANSCHLÜSSE
Abb. 6. Klemmblock der Sensoren T1 und T2.
1. Die Temperatursensoren T1 und T2 gemäß dem gewählten Schema
mit den im Set enthaltenen Adaptern oder speziell vorbereiteten Tauchhülsen montieren.
2. Anschließend mit dem im Set enthaltenen Klemmblock gemäß
3. Die Umwälzpumpe mit dem Regler über den werkseitigen Elektroanschluss verbinden
4. Das Gerät mit dem werkseitig montierten Stecker an das Stromnetz anschließen.
INSTELLUNGEN
1. Starten der Reglereinstellungen
Ziehen Sie den Drehknopf ab (Abb. 8) und halten Sie dann gleichzeitig 5 Sekunden lang
die Tasten und gedrückt.
Abb. 8.
Beschreibung
des Reglers.
2. Sprachauswahl
Polski
Wählen Sie mit den Tasten
men Sie die Auswahl durch Drücken von
3. Schemaauswahl
Wählen Sie das entsprechende Schema je nach der Anlage, in der das Mischventil installiert ist.
Zur Wahl stehen ein Schema mit einem Ventil, das auf dem Rücklauf zur Wärmequelle
dem Vorlaufrohr (Abb. 10) oder mit einem 4-Wege-Ventil
953.000.0080 3
PID-Temperaturregler
ACT 443 ProClick
Art.-Nr 15 443 10
Abb. 7. Klemmblock der Umwälzpumpe.
(Abb. 9., Abb. 10., Abb. 11.)
Abb. 6 verbinden.
(Abb. 7).
Farbdisplay
USB-Service-Eingang
Verlassen der Einstellungen und Menü
Bestätigung der Auswahl
Menüführung und Reduzierung der
eingestellten Werte
Menüführung und Erhöhung der
eingestellten Werte
Hilfe-Taste
Umschalten von Automatikauf
Handbetrieb
Drehknopf mit Skala
und die entsprechende Sprache aus und überneh-
.
(Abb. 9), auf
(Abb. 11) montiert ist.
AUFBAU
Hebel des ProClick-Mechanismus
Farbdisplay
HILFE-Taste
Abb. 1. Aufbau des PID-Temperaturreglers ACT 443 ProClick.
MONTAGE UND HANDHABE
Der Regler kann in einer von vier Positionen montiert werden
matisch in die horizontale Position. Die blaue Ringanzeige muss nach oben zeigen. Befindet sich das Element
nach der Montage des Stellantriebs auf dem Ventil in einer anderen Position, ziehen Sie den Drehknopf
heraus, entfernen Sie den blauen Ring und montieren Sie ihn erneut, wobei das Element nach oben zeigen
muss.
Abb. 2. Zulässige Montagepositionen.
Montage und Demontage des Reglers am
Mischventil
Um den Regler zu montieren oder zu demontieren,
halten Sie den Hebel des ProClick-Mechanismus (1)
gedrückt und schieben Sie dann den Regler auf die
Ventilstange oder von ihr herunter.
1
2
Abb. 4. Montage/Demontage des
Reglers ACT ProClick am Ventil.
1 2
Seite
3 4
4. Öffnungsrichtung
Nach der Auswahl des entsprechenden Schemas wird die Öffnungsrichtung des Ventils festgelegt. Im
Falle der Montage des PID-Temperaturreglers ACT 443 ProClick an der Stromversorgung wird als
Funktion zur Aufrechterhaltung einer konstanten Temperatur des Heizmediums, das zur Anlage
ausgeht, die Betriebsrichtung des Reglers so gewählt, dass die Rotation des Sperrorgans des Ventils
in der von uns gewählten Richtung den Durchfluss des Mediums von der Wärmequelle zur Installation
erhöht. Die Einstellung bezeichnet die Betriebsrichtung des Reglers nach rechts, also im
Uhrzeigersinn. Die Einstellung
den Uhrzeigersinn.
5. Temperatureinstellung
Im nächsten Schritt werden die Mindesttemperatur (Tmin) und die Maximaltemperatur (Tmax)
ausgewählt. Dann muss die gewünschte Temperatur des Mediums eingestellt werden, das wir hinter dem
Mischventil im Bereich von Tmin und Tmax halten möchten. Die Grafik
Einstellungen und die Rückkehr zum Startbildschirm.
6. Wahl der Skala
Im letzten Schritt muss je nach gewähltem Schema die entsprechende Skala „0 bis 10" oder „10 bis 0"
angebracht werden (Abb. 9, Abb.
drehen Sie sie um und setzen Sie sie wieder auf.
T2
T1
Abb. 9. Schema mit Mischventil am Rücklauf zur Wärmequelle zum Schutz des Kessels vor Niedertemperaturkorrosion.
Die Umwälzpumpe schaltet sich ein, wenn die Temperatur der Wärmequelle (T2) die Werkseinstellung
von 50 °C überschreitet. Die Einschalttemperatur der Pumpe kann durch Änderung des Parameters S3.2
geändert werden.
T2
Abb. 10. Schema mit einem Mischventil, das in der Zuleitung installiert ist, um die in die Anlage ausgehende eingestellte
Temperatur zu halten.
Die Temperatureinstellung T1 hinter dem Ventil kann durch gleichzeitiges Drücken und Halten der
Tasten und ür 1 Sekunde geändert werden, ohne das gesamte Menü zu durchlaufen.
Umschalten von Automatikauf
(Abb. 2), das Display dreht sich immer auto-
Abb. 3. Unerlaubte Montage.
Betriebsmodus des PID-Temperaturreglers ACT
Die Umschaltung von Automatik- auf Handbetrieb
erfolgt mit der Betriebstaste.
Der Schalter zeigt in der oberen Position den Auto-
matikmodus an. Wenn der Schalter gedrückt ist,
ermöglicht er den manuellen Modus, d. h. die freie
Betätigung des Drehknopfes des Reglers.
Abb. 5. Betriebsmodus-Taste.
bezeichnet die Betriebsrichtung des Reglers nach links, also gegen
symbolisiert das Verlassen der
10, Abb. 11). Um die Skala zu ändern, hebeln Sie die Plakette an,
T1
Steuertasten
Drehknopf
zweiseitige Skala
Handbetrieb
Wärmequelle
auf der
rechten
Seite
Wärmequelle
auf der
rechten
Seite
