Zimmer DVR Montage- Und Betriebsanleitung
Drehverteiler
Verwandte Anleitungen für Zimmer DVR
Inhaltszusammenfassung für Zimmer DVR
- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Drehverteiler DDOC00222 THE KNOW-HOW FACTORY www.zimmer-group.com...
-
Seite 2: Inhaltsverzeichnis
10.4 Zubehör montieren ..........................................13 11 Wartung ...................................... 14 12 Außerbetriebsetzung/Entsorgung ............................14 13 RoHS-Erklärung ..................................15 14 Einbauerklärung ..................................16 Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 3: Mitgeltende Dokumente
Ö Die Warnsymbole richten sich nach der Art der Gefahr. INFORMATION In dieser Kategorie sind nützliche Tipps für einen effizienten Umgang mit dem Produkt enthalten. Deren Nichtbe- achtung führt zu keinen Schäden am Produkt. Diese Informationen enthalten keine gesundheits- und arbeits- schutzrelevanten Angaben. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 4: Sicherheitshinweise
► Passen Sie das Wartungsintervall des Produkts bei Einsatz unter extremen Bedingungen je nach Stärke der Verschmutzung an. ► Prüfen Sie die Vollständigkeit und die Anzugsmomente aller Montageschrauben. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 5: Bestimmungsgemäße Verwendung
Personen, die mit dem Produkt arbeiten, müssen die betrieblich erteilte Berechtigung besitzen, dieses Produkt in Betrieb zu nehmen, zu programmieren, zu parametrieren, zu bedienen, zu warten und auch außer Betrieb zu nehmen. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 6: Produktbeschreibung

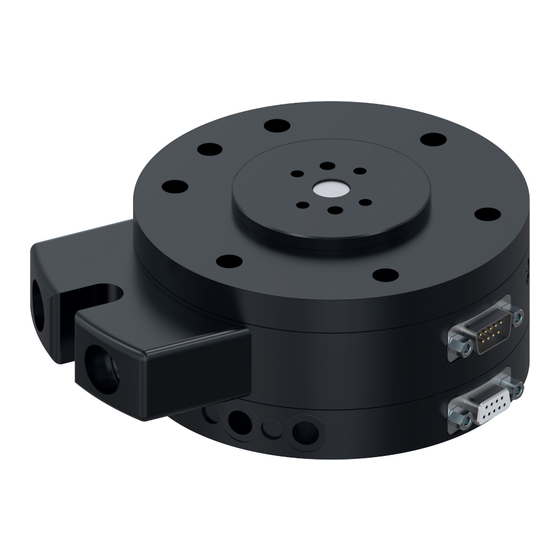

Luft und elektrische Signale werden über integrierte Luftdurchführungen und einen Schleifring im Inneren des Produkts übertragen. Integrierte Luftdurchführung Sperrluftanschluss Roboterflansch Drehmomentstütze Rotor Stator Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 7: Technische Daten
► Beseitigen Sie mögliche Korrosionsstellen fachgerecht. ► Verschließen Sie nicht benutzte Anschlüsse mit druckfesten Verschlüssen. ► Verschließen Sie elektrische Anschlüsse mit geeigneten Abdeckungen. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 8: Montage
► Achten Sie auf eine ausreichend steife Anschlusskonstruktion. ► Achten Sie auf Sauberkeit der Anschlussflächen. ► Beachten Sie die zulässigen Anzugsmomente der Montageschrauben unter www.zimmer-group.com/de/td. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 9: Produkt Am Roboter Montieren
► Positionieren Sie den Roboterflansch mit dem Zylinderstift am Roboter. ► Montieren Sie den Roboterflansch mit den Montageschrauben. ► Montieren Sie Stator und Rotor wieder mit der Zentralschraube am Roboterflansch. Zylinderstift Roboterflansch Montageschraube Zentralschraube Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 10: Werkzeug Am Produkt Montieren
► Positionieren Sie das Werkzeug mit dem Zylinderstift am Produkt. ► Montieren Sie das Werkzeug mit den Montageschrauben am Produkt. Zylinderstift Montageschraube Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 11: Energiezuführung Montieren
10.1.1.4 Pin-Belegung für DVR125I4, DVR125I8, DVR160I4 und DVR160I8 6 7 8 ⬌ 9 10 11 12 13 14 15 ✕ ✕ ✕ ✕ ✕ ✕ Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 12: Pneumatik Montieren
Die Verwendung falscher Druckluft kann die elektronischen Bauteile beschädigen. ► Verwenden Sie Druckluft entsprechend DIN ISO 8573-1 [2:4:1]. ► Halten Sie den maximalen Druck von 0,5 bar ein. Sperrluftanschluss Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 13: Drehmomentstütze Montieren
► Prüfen Sie vor der Montage des Zubehörs, ob dieses für den Einsatz der gewählten Variante passend ist. ► Entnehmen Sie weitere Informationen unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 14: Wartung
► Trennen Sie das Produkt komplett von der Energiezuführung. ► Entsorgen Sie die Bestandteile entsprechend der Materialgruppen fachgerecht. ► Beachten Sie ortsgültige Umwelt- und Entsorgungsvorschriften. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 15: Rohs-Erklärung
Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 16: Einbauerklärung
Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
