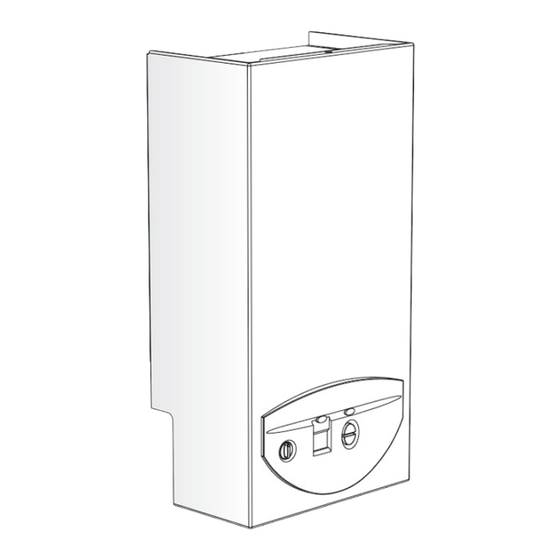

Junkers CELSIUS PLUS WTD 14 AM1 E21 Installationsanleitung
Gas-warmwassertherme
Vorschau ausblenden
Andere Handbücher für CELSIUS PLUS WTD 14 AM1 E21:
- Installationsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Gas-Warmwassertherme
CELSIUS PLUS
WTD 14 AM1 E23
WTD 14 AM1 E21
WTD 14 AM1 E31
Installations- und Bedienungsanleitung
Vor Installation des Geräts Installationsanleitung lesen!
Vor Inbetriebnahme des Geräts Bedienungsanleitung lesen!
Die in der Bedienungsanleitung enthaltenen Sicherheitshinweise beachten!
Der Aufstellort muss den Anforderungen für eine ausreichende Belüftung genügen!
Die Installation darf nur durch einen zugelassenen Fachbetrieb erfolgen!
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Junkers CELSIUS PLUS WTD 14 AM1 E21
Inhaltszusammenfassung für Junkers CELSIUS PLUS WTD 14 AM1 E21
- Seite 1 Gas-Warmwassertherme CELSIUS PLUS WTD 14 AM1 E23 WTD 14 AM1 E21 WTD 14 AM1 E31 Installations- und Bedienungsanleitung Vor Installation des Geräts Installationsanleitung lesen! Vor Inbetriebnahme des Geräts Bedienungsanleitung lesen! Die in der Bedienungsanleitung enthaltenen Sicherheitshinweise beachten! Der Aufstellort muss den Anforderungen für eine ausreichende Belüftung genügen! Die Installation darf nur durch einen zugelassenen Fachbetrieb erfolgen!
-
Seite 2: Inhaltsverzeichnis
2 | Inhaltsverzeichnis Inhaltsverzeichnis Gas-Einstellung Symbolerklärung und Sicherheitshinweise ..3 (Erdgas und Flüssiggas) ....17 Symbolerklärung ..... . 3 7.1.1 Gas-Einstellung vorbereiten . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise | 3 Symbolerklärung und Sicherheitshinweise Symbolerklärung Bei Abgasgeruch: ▶ Gerät ausschalten. Warnhinweise ▶ Fenster und Türen öffnen. ▶ Zugelassenen Fachbetrieb benachrichtigen. Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet. Aufstellung, Umbau Zusätzlich kennzeichnen Signalwörter die Art ▶ Gerät nur durch einen zugelassenen Fachbetrieb aufstellen und Schwere der Folgen, falls die Maßnahmen oder umbauen lassen. -
Seite 4: Sicherheit Elektrischer Geräte Für Den Hausgebrauch Und Ähnliche Zwecke
4 | Angaben zum Gerät Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke Prod.-ID-Nr. CE-0085B00214 Zur Vermeidung von Gefährdungen durch Kategorie 2 ELL 3 B/P Deutschland DE elektrische Geräte gelten entsprechend EN Österreich AT 60335-1 folgende Vorgaben: 2 H 3 B/P Schweiz CH „Dieses Gerät kann von Kindern ab 8 Jahren Geräteart... -
Seite 5: Gerätebeschreibung
Angaben zum Gerät | 5 Gerätebeschreibung • Gerät für Wandmontage, unabhängig von Schornstein und Raumgröße • atmosphärischer Brenner • Multifunktionsanzeige (Display) • automatische Zündung • stetig geregelte Leistung • automatische Überwachungsfunktion der Sicherheitsven- tile • Sicherung durch Ionisationsüberwachung und Magnetventile nach EN 298 •... -
Seite 6: Abmessungen Und Mindestabstände
6 | Angaben zum Gerät Abmessungen und Mindestabstände Bild 2 [90] Aufhängeschiene [101] Verkleidung [103] Frontblende [135] Hauptschalter 6 720 607 736 (2016/03) CELSIUS PLUS... -
Seite 7: Geräteaufbau
Angaben zum Gerät | 7 Geräteaufbau Bild 3 Schaltkasten [221.1] Abgasrohr Temperaturbegrenzer Wärmeblock [221.2] Verbrennungsluftansaugung [6.4] Kaltwassertemperaturfühler [226] Gebläse [228] Differenzdruckschalter [29] Brenner [32] Überwachungselektrode [229] Luftkasten [33] Zündelektrode [234] Mess-Stutzen für Abgas [35] Wärmeblock [234.1] Mess-Stutzen für Verbrennungsluft [61] Entstörtaste [295] Gerätetyp-Aufkleber... -
Seite 8: Elektrische Verdrahtung
8 | Angaben zum Gerät Elektrische Verdrahtung Bild 4 Temperaturbegrenzer Wärmeblock [153] Transformator [6.3] Warmwassertemperaturfühler [226] Gebläse [6.4] Kaltwassertemperaturfühler [228] Differenzdruckschalter [32] Überwachungselektrode [302] Anschluss für Schutzleiter [33] Zündelektrode [310] Temperaturregler für Warmwasser [56] Gasarmatur [312] Sicherung T 1,6 A, DC 24 V [61] Entstörtaste [313]... -
Seite 9: Technische Daten
Angaben zum Gerät | 9 2.10 Technische Daten Leistung Einheit WTD 14 AM1 .. Max. Nennwärmeleistung 23,8 Max. Nennwärmebelastung 27,0 Min. Nennwärmeleistung Min. Nennwärmebelastung Gas-Anschlusswert Erdgas L/LL (H = 8,1 kWh/m Erdgas H (H = 9,5 kWh/m Flüssiggas (H = 12,9 kWh/kg) kg/h Zulässiger Gas-Anschlussfließdruck Erdgas L/LL und H... -
Seite 10: Produktdaten Zum Energieverbrauch
10 | Angaben zum Gerät 2.11 Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, Nr. 812/2013, Nr. 813/2013 und Nr. 814/2013 zur Ergänzung der Richtlinie 2010/30/EU. Produktdaten Symbol Einheit 7702311063 7702311064 Produkttyp – – WTD 14 AM 1 E 23 WTD 14 AM 1 E 21 Stickoxidemission mg/kWh... -
Seite 11: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung | 11 Inbetriebnahme und Bedienung Übersicht der Bedienelemente Vor der Inbetriebnahme HINWEIS: Inbetriebnahme ohne Wasser zer- stört das Gerät! ▶ Das Gerät nicht ohne Wasser betreiben. ▶ Kaltwasserabsperrventil öffnen. ▶ Prüfen, ob die auf dem Typschild angegebene Gasart mit der gelieferten übereinstimmt. -
Seite 12: Prioritätsmodus
12 | Inbetriebnahme und Bedienung ▶ Taste oder drücken, um einen Temperaturwert Prioritätsmodus einzustellen. Diese Funktion soll vermeiden, dass die von einem Benutzer eingestellte Warmwasser- temperatur versehentlich verändert wird. Im Prioritätsmodus zeigt das Display ein Schlüsselsymbol ( Bild 6 auf Seite 11). Das Gerät kehrt nach 5 Minuten im Prioritätsmodus wieder zum normalen Betrieb zurück. -
Seite 13: Vorschriften
Vorschriften | 13 Wenn während des Betriebs eine Störung auftritt, wird diese im Aufstellung, Stromanschluss, gas- und ab- Display angezeigt. Außerdem leuchtet die Entstörtaste ( gasseitigen Anschluss und Inbetriebnahme Bild 5 auf Seite 11). darf nur ein beim Gas- oder Energieversor- ▶... -
Seite 14: Wichtige Hinweise
14 | Installation (nur für den Fachmann) Wichtige Hinweise nahmen für brennbare Baustoffe und Einbaumöbel erforder- lich. Abweichende Vorschriften einzelner Bundesländer sind Der Wasserinhalt der Geräte liegt unter 10 Liter und entspricht zu beachten. Gruppe 1 der DampfKV. Deshalb ist keine Bauartzulassung er- forderlich. -
Seite 15: Gerät Montieren
Installation (nur für den Fachmann) | 15 Gerät montieren Abgasführung Die im Druckschriftensatz enthaltene Instal- HINWEIS: Durch Rückstände im Rohrnetz lationsanleitung 6 720 607 840 enthält nä- kann das Gerät beschädigt werden. here Informationen zur Installation des ▶ Rohrnetz spülen, um Rückstände zu ent- Abgaszubehörs. -
Seite 16: Elektrischer Anschluss (Nur Für Den Fachmann)
16 | Elektrischer Anschluss (nur für den Fachmann) ▶ Für Spritzwasserschutz (IP): Das Loch für die Kabeldurch- Elektrischer Anschluss (nur für den führung am Schaltkasten entsprechend dem Durchmesser des Kabels wählen. Fachmann) Geräte mit Anschlusskabel und Netzstecker GEFAHR: Durch Stromschlag! anschließen ▶... -
Seite 17: Gasartenanpassung (Nur Für Den Fachmann)
Gasartenanpassung (nur für den Fachmann) | 17 Immer zuerst bei maximaler Nennwärmebelastung und dann Gasartenanpassung (nur für den Fach- bei minimaler Nennwärmebelastung einstellen. mann) 7.1.1 Gas-Einstellung vorbereiten ▶ Verkleidung abnehmen. Werkseitig ist die Einstellung verplombt. ▶ Schaltkasten in Serviceposition einhängen: Eine Einstellung auf die Nennwärmebelas- –... -
Seite 18: Düsendruck-Einstellmethode
18 | Gasartenanpassung (nur für den Fachmann) 7.1.2 Düsendruck-Einstellmethode ▶ Für max angegebenen Düsendruck (mbar) aus Tabelle 12 auf Seite 24 entnehmen. Düsendruck bei maximaler Heizleistung ▶ Düsendruck an Einstellschraube (63) einstellen. ▶ Programmtaste drücken und gleichzeitig Gerät am Haupt- –... -
Seite 19: Gasartenumbau
Gasartenanpassung (nur für den Fachmann) | 19 ▶ Düsendruck an Einstellschraube (64) einstellen. ▶ Funktionsbrücke JP6 entsprechend Tabelle 9 setzen. Bild 23 ▶ Eingestellte Werte kontrollieren und evtl. korrigieren. ▶ Dichtschraube (3) verschließen. ▶ Abdeckung wieder aufstecken und plombieren. ▶ Schaltkasten wieder mit den Sicherungszapfen befestigen. ▶... - Seite 20 20 | Gasartenanpassung (nur für den Fachmann) ▶ Dichtschraube (3) lösen und U-Rohr-Manometer anschlie- ▶ Programmtaste drücken und gleichzeitig Gerät am Haupt- ßen. schalter einschalten (I). Das Display zeigt P2. $ " Bild 29 ▶ Für min angegebenen Düsendruck (mbar) aus Tabelle 12 auf Seite 24 entnehmen.
-
Seite 21: Abgasmessung (Nur Für Den Fachmann)
Abgasmessung (nur für den Fachmann) | 21 ▶ Gerät am Hauptschalter einschalten (I). Abgasmessung (nur für den Fachmann) Das Display zeigt die Warmwassertemperatur. ▶ Gerät am Hauptschalter ausschalten (0). ▶ Verschluss-Stopfen am Mess-Stutzen für Abgas (234) ent- Umweltschutz fernen. Umweltschutz ist ein Unternehmensgrundsatz der Bosch Grup- Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. -
Seite 22: Wichtige Hinweise Zu Inspektion Und Wartung
22 | Inspektion und Wartung (nur für den Fachmann) 10.1 Wichtige Hinweise zu Inspektion und War- tung Alle Sicherheits-, Regel- und Steuerorgane werden elektro- nisch überwacht. Beim Defekt eines Bauteils wird eine Störung im Display angezeigt. Eine Übersicht der Störungen finden Sie auf Seite 23. -
Seite 23: Checkliste Für Die Inspektion Und Wartung (Wartungs- Und Inspektionsprotokoll)
Anhang | 23 10.4 Checkliste für die Inspektion und Wartung (Wartungs- und Inspektionsprotokoll) Datum Ionisationsstrom prüfen. Verbrennungsluft-/Abgasführung optisch prüfen. Düsen und Brenner prüfen. Wärmeblock prüfen. Gasanschlussfließdruck mbar prüfen. Gas-Einstellung prüfen. Warmwasserauslauftemperatur prüfen. Tab. 10 Anhang 11.1 Störungen Display Beschreibung Beseitigung Temperaturfühler Warmwasser defekt oder Kaltwasser- Temperaturfühler und Anschlusskabel auf Unterbrechung einlauf. -
Seite 24: Gas-Einstellwerte
24 | Anhang 11.2 Gas-Einstellwerte Düsendruck [mbar] Gasdurchflussmenge [l/min] Gasart Wobbeindex 0 °C, 1013 mbar [kWh/ m³] 12,2 14,9 25,6 Heizwert 15 °C, H [kWh/ m³] Brennwert 0 °C, H [kWh/ m³] 11,1 Gerät Leistung [kW] WTD 14 AM1 23,8 11,2 13,8 38,5... - Seite 25 | 25 Notizen CELSIUS PLUS 6 720 607 736 (2016/03)
- Seite 26 26 | Notizen 6 720 607 736 (2016/03) CELSIUS PLUS...
- Seite 27 | 27 CELSIUS PLUS 6 720 607 736 (2016/03)
- Seite 28 6720607736 Wie Sie uns erreichen... DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Junkers Deutschland Geschäftsbereich Thermotechnik Junkersstraße 20-24 Göllnergasse 15 -17 D-73249 Wernau A-1030 Wien www.junkers.com Telefon (01) 7 97 220 www.junkers.at Betreuung Fachhandwerk Telefon (0 18 06) 337 335...
