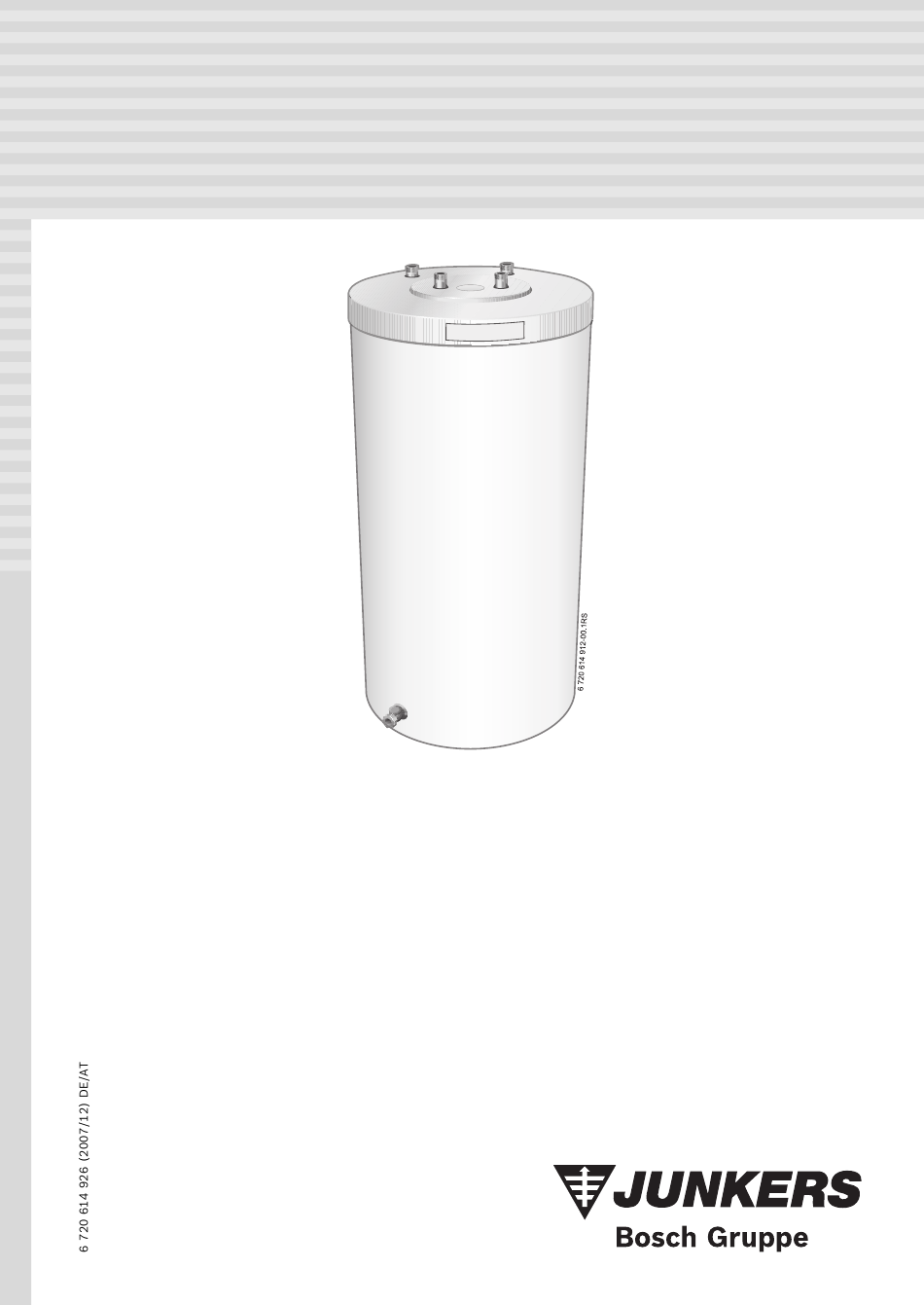

- Seite 1 Installations- und Wartungsanleitung für den Fachmann Pufferspeicher PSW120...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Symbolerklärung Angaben zum Produkt Verwendung Bestimmungsgemäßer Gebrauch Lieferumfang Bau- und Anschlussmaße Technische Daten Installation Vorschriften Transport Aufstellort Fußschrauben montieren Temperaturfühler montieren Heizwasserseitiger Anschluss und abschließende Montage des Pufferspeichers Inbetriebnahme Information des Betreibers durch den Anlagenersteller Betriebsbereitstellung Außerbetriebnahme... -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Aufstellung, Umbau B Brandgefahr! Löt- und Schweißarbeiten können zum Brand führen, da die Wärmedämmung brennbar ist. B Den Pufferspeicher nur durch einen zugelassenen Fachbetrieb aufstellen oder umbauen lassen. Funktion B Damit die einwandfreie Funktion gewährleistet ist, diese Installations- und Wartungsanleitung beachten. -
Seite 4: Angaben Zum Produkt

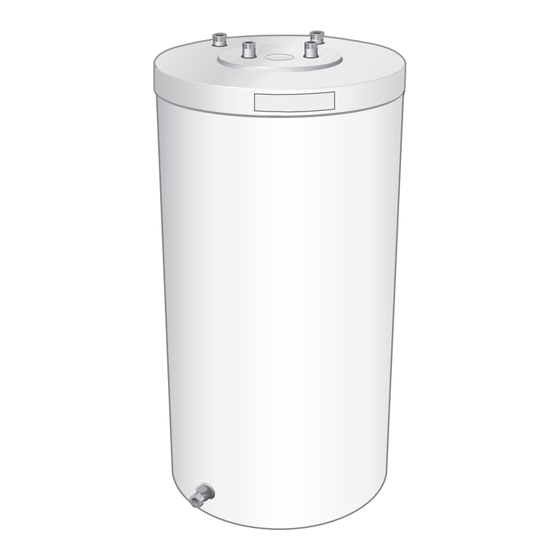

Der Pufferspeicher darf nur mit Heizwasser befüllt und nur in geschlossenen Heizungsanlagen, die mit Wärme- pumpen konzipiert sind, betrieben werden. Eine andere Bild 1 PSW120 Verwendung ist nicht bestimmungsgemäß. Daraus resul- tierende Schäden sind von der Haftung ausgeschlossen. Fußschrauben Wärmedämmung Speicherbehälter... -
Seite 5: Bau- Und Anschlussmaße
Vorlauf (Wärmepumpe) Vorlauf (Heizsystem) Rücklauf (Wärmepumpe) Rücklauf (Heizsystem) Messstelle für Temperaturfühler Vorlauf (T1) Messstelle für Temperaturfühler Rücklauf (GT1) Entleerung Entlüfter Technische Daten Pufferspeicher PSW120 Speicherinhalt: Speicherinhalt (Heizwasser) Vorlauf V Zoll R ¾ Rücklauf R Zoll R ¾ Messstelle M Ø... -
Seite 6: Installation
Installation Installation Vorschriften Für den Einbau und Betrieb die einschlägigen Vorschrif- ten, Richtlinien und Normen beachten: • DIN 18 380: VOB ; Heizanlagen und zentrale Wasse- rerwärmungsanlagen • DIN 18 381: VOB ; Gas-, Wasser- und Abwasser- Installationsarbeiten innerhalb von Gebäuden •... -
Seite 7: Transport
Installation Transport Aufstellort Gefahr: Verletzungsgefahr durch Tragen Vorsicht: Schäden durch Spannungsrisse! schwerer Last! B Pufferspeicher in einem frostsicheren B Das Transportgut nur zu zweit heben und Raum aufstellen. tragen. Vorsicht: Schäden durch Korrosion! Vorsicht: Schäden durch unsachgemäße Si- B Pufferspeicher nur in geschlossenen Sys- cherung beim Transport! temen verwenden. -
Seite 8: Fußschrauben Montieren
Installation Fußschrauben montieren B Aus der Mitte des Verkleidungsdeckels die Abdeckung [7] herausdrücken (nur bei Montage der Messstelle B Deckelpolster [1] auf den Boden legen. oben). B Pufferspeicher [2] über die Kante der Bodenpalette B Führungsblech [3] in die Tauchhülse [6] stecken. vorsichtig auf das Deckelpolster legen. -
Seite 9: Heizwasserseitiger Anschluss Und Abschließende Montage Des Pufferspeichers
Installation Heizwasserseitiger Anschluss und B Anschlussleitungen verspannungsfrei montieren. abschließende Montage des Puffer- B Pufferspeicheranschlüsse bauseits verrohren. speichers B Pufferspeicher beim Füllen über die Entlüftung Bild 2, [E], Seite 5) an der Speicheroberseite ent- Gefahr: Brandgefahr durch Löt- und lüften. Schweißarbeiten! B Alle Anschlüsse auf Dichtheit prüfen. -
Seite 10: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Information des Betreibers durch den Anlagenersteller Der Fachmann erklärt dem Kunden Wirkungsweise und Handhabung der Heizungsanlage und des Pufferspei- chers. B Betreiber auf die regelmäßige notwendige Wartung hinweisen; Funktion und Lebensdauer hängen davon Warnung: Schäden durch Frost! B Bei Frostgefahr und Außerbetriebnahme Pufferspeicher komplett entleeren auch im unteren Bereich des Behälters. -
Seite 11: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Heizungsanlage bei Frostgefahr außer Betrieb nehmen B Heizungsanlage nach den Anleitungen der Wärme- pumpe und der weiteren Zubehöre außer Betrieb neh- men. Gefahr: Verbrühungsgefahr! Heißes Wasser kann zu schweren Verbrü- hungen führen. B Pufferspeicher nach der Außerbetrieb- nahme ausreichend abkühlen lassen. B Speicher komplett entleeren - auch im unteren Bereich des Behälters Umweltschutz... -
Seite 12: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Empfehlung für den Betreiber B Wartungs- und Inspektionsvertrag mit einem zugelas- senen Fachbetrieb abschließen. Wartung und Instandsetzung Bei den Pufferspeichern sind außer gelegentlichen Sicht- prüfungen keine besonderen Wartungs- und Reinigungs- arbeiten erforderlich. B Nur Originalersatzteile verwenden! Entleeren Gefahr: Verbrühungsgefahr! Heißes Wasser kann zu schweren Verbrü-... - Seite 13 Notizen 6 720 614 926 (2007/12)
