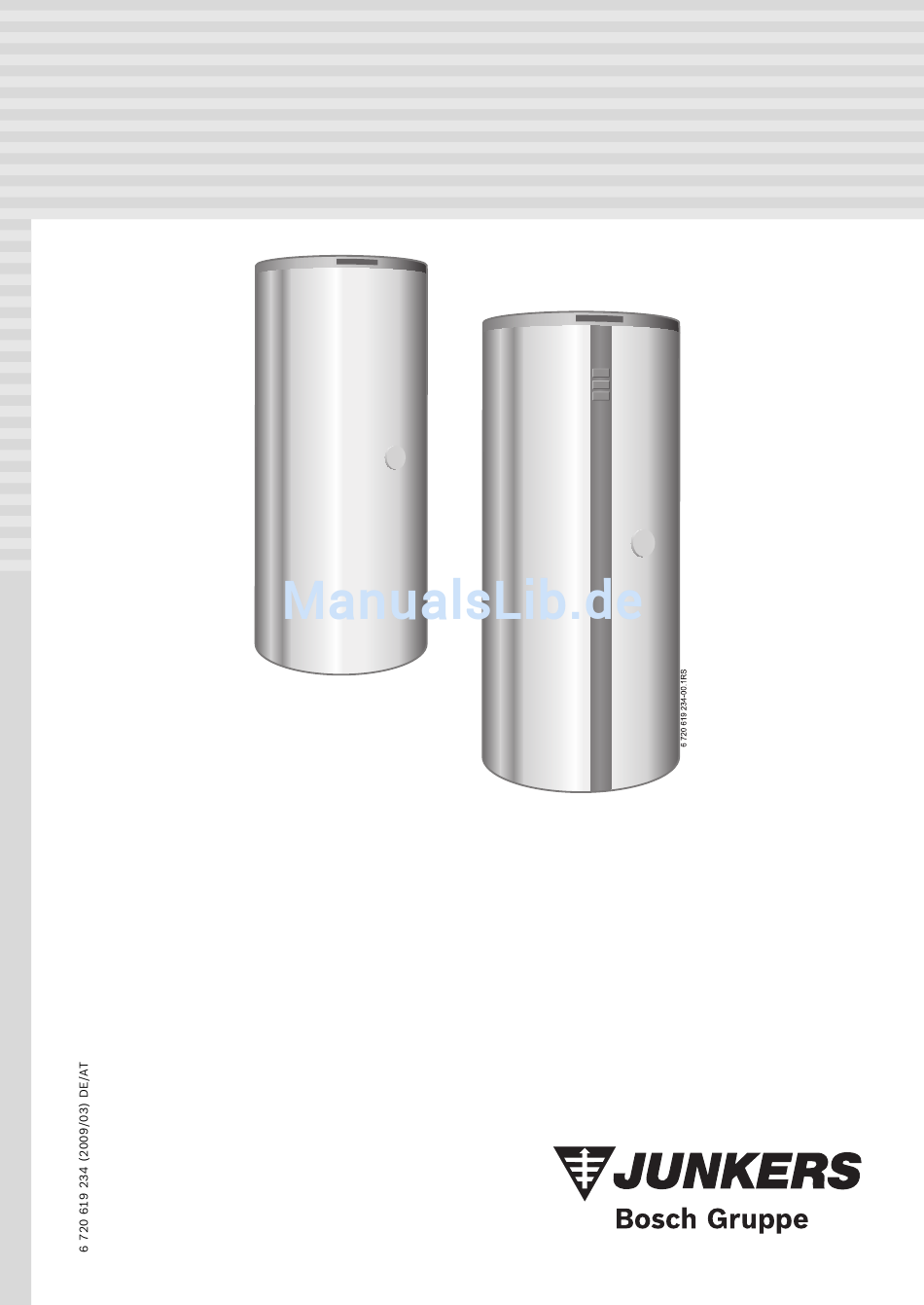

- Seite 1 Installationsanleitung für den Fachmann Solarer Pufferspeicher P500/750/1000-80/120S-Solar...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..3 Symbolerklärung ....3 Sicherheitshinweise ....3 Angaben zum Gerät . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Aufstellung, Umbau B Brandgefahr! Löt- und Schweißarbeiten können zum Warnhinweise im Text werden mit einem Brand führen, da der Wärmeschutz brennbar ist. grau hinterlegten Warndreieck gekennzeich- B Den Pufferspeicher nur durch einen zugelassenen net und umrandet. -
Seite 4: Angaben Zum Gerät
Angaben zum Gerät Angaben zum Gerät Produktbeschreibung Die Pufferspeicher werden komplett geliefert. Es müs- sen nur die Wärmedämmungen montiert werden. Bild 1 A: P500/750/1000-80S-Solar B: P500/750/1000-120S-Solar Bestimmungsgemäßer Gebrauch Speicherhaube Obere Wärmeschutzscheibe Die Pufferspeicher P500/750/1000S-Solar sind durch ihr Speicherbehälter großes Volumen als Pufferspeicher zur Heizungsunter- Rosetten (für Anschlussöffnung) stützung und indirekt über eine Frischwasserstation Verschlüsse... -
Seite 5: Technische Daten
Angaben zum Gerät Technische Daten 2.5.1 Abmessungen und Anschlüsse Bild 2 Abmessungen und Anschlüsse (Maße in mm) Vorlaufanschluss solarseitig Rücklaufanschluss solarseitig Vorlaufanschluss Rücklaufanschluss Messstelle für Temperaturfühler Entlüftung Muffe für Elektroheizeinsatz Gew. 500-80 1805 750-80 1790 1000-80 2230 R 1 ¼ R 1 ¼... -
Seite 6: Absicherungsgrenzen
Angaben zum Gerät 2.5.3 Absicherungsgrenzen HINWEIS: Speicherschaden durch Über- schreiten der Grenzwerte! B Die untenstehenden Grenzwerte aus si- cherheitstechnischen Gründen einhal- ten, um den Pufferspeicher nicht zu beschädigen. Zulässige Maxi- Temperatur Betriebsdruck malwerte °C Heizwasser Solar-Glattrohr- Wärmetauscher Tab. 4 Absicherungsgrenzen des Pufferspeichers 1) Je nach Einbindung in die Solaranlage ist eine Einzelabsi- cherung (Sicherheitsventil, Membranausdehnungsgefäß) erforderlich. -
Seite 7: Vorschriften
Vorschriften Vorschriften Deutschland Installation und Ausrüstung von Hei- Elektrischer Anschluss Produktnormen zungs- und Trinkwassererwärmungs- anlagen DIN 4753, Teil 1: Wassererwärmer und DIN VDE0100: Errichten von DIN 4753: Wassererwärmer und Wasserer- Wassererwärmungsanlagen für Trink- und Starkstromanlagen mit wärmungsanlagen für Trinkwasser und Betriebswasser;... -
Seite 8: Transport
Transport Transport Sie können die Pufferspeicher mit einem Hubwagen, Gabelstapler, einer Seilwinde oder einem Kran transpor- tieren. GEFAHR: Lebensgefahr durch herunterfal- lende Last! B Nur Transportseile verwenden, die sich in einwandfreiem Zustand befinden. B Die Haken nur in die vorgesehenen Kranösen einhängen. -
Seite 9: Montage
Montage Montage Lieferumfang Hydraulischer Anschluss Die folgenden Teile sind im Lieferumfang des Pufferspei- GEFAHR: Brandgefahr durch Löt- und chers enthalten. Prüfen Sie die Teile bei der Übergabe Schweißarbeiten! auf Unversehrtheit und Vollständigkeit. B Soweit möglich, Löt- und Schweißarbei- Der Lieferumfang unterscheidet sich je nach Variante: ten vor der Montage der Wärmedämmung durchführen. -
Seite 10: Temperaturfühler M1-M7 Montieren
Montage Temperaturfühler M montieren B Rosetten ( Bild 6, [3]) über die Anschlüsse führen und in die Wärmeschutzmatte schieben. B Kontaktflächen mit Wärmeleitpaste bestreichen. B Temperaturfühler ( Bild 5, [1]) in die Federhalte- rung ( Bild 5, [2]) so einlegen, dass die gesamte Kontaktfläche des Temperaturfühlers außen am Speicherbehälter glatt anliegt. -
Seite 11: P500/750/1000-120S-Solar
Montage 5.5.2 P500/750/1000-120S-Solar B Die beiden anderen Enden der Wärmeschutzmatten ebenfalls zusammenführen. Gegebenenfalls zuerst Wir empfehlen, die Installation und Dicht- nur Zahnschienen einhängen und leicht auf die Wär- heitsprüfung vor der Montage des Wärme- meschutzmatten klopfen. schutzes durchzuführen. B Die verzahnten Verschlussleisten soweit zusammen- ziehen, dass die Verzahnung vollständig ineinander Die Wärmeschutzmatte lässt sich bei greift. -
Seite 12: Elektrischer Anschluss
Montage Elektrischer Anschluss GEFAHR: Lebensgefahr durch elektrischen Strom! B Vor Öffnen des Regelgeräts die Heizungs- anlage mit dem Heizungsnotschalter stromlos schalten und über die Haussi- cherung vom Stromnetz trennen. B Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern. B Fühlerleitungen zum Regelgerät führen. B Fühlerleitungen elektrisch anschließen - dabei die Installationsanleitung des Regelgeräts beachten. -
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme HINWEIS: Anlagenschaden durch falsch ein- gestellten Druck auf der Heizwasserseite! B Absicherungsgrenzen beachten Kapitel 2.5.3, Seite 6). Die Inbetriebnahme muss vom Ersteller der Heizungsan- lage oder von einem beauftragten Sachkundigen durch- geführt werden. B Alle Anschlüsse und Leitungen auf Dichtheit prüfen. B Heizungsanlage in Betrieb nehmen - dabei die Instal- lations- und Bedienungsanleitungen des Regelgeräts, der Wärmeerzeuger und der Solaranlage beachten. -
Seite 14: Außerbetriebnahme Und Wartung
Außerbetriebnahme und Wartung Außerbetriebnahme und Wartung Außerbetriebnahme B Heizungsanlage außer Betrieb nehmen - dabei die Installations- und Bedienungsanleitungen des Regel- gerätes, der Wärmeerzeuger und der Solaranlage beachten. HINWEIS: Speicherschaden durch Frost! Wenn während Ihrer Abwesenheit Frostge- fahr besteht, empfehlen wir, den Pufferspei- cher in Betrieb zu lassen. -
Seite 15: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- schutz sind für uns gleichrangige Ziele. Gesetze und Vor- schriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichti- gung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. - Seite 16 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Ersatzteilberatung (24-Stunden-Service) Junkers Deutschland Junkersstraße 20-24 Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 337* D-73249 Wernau Telefax (0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch.com (Für Informationsmaterial)
