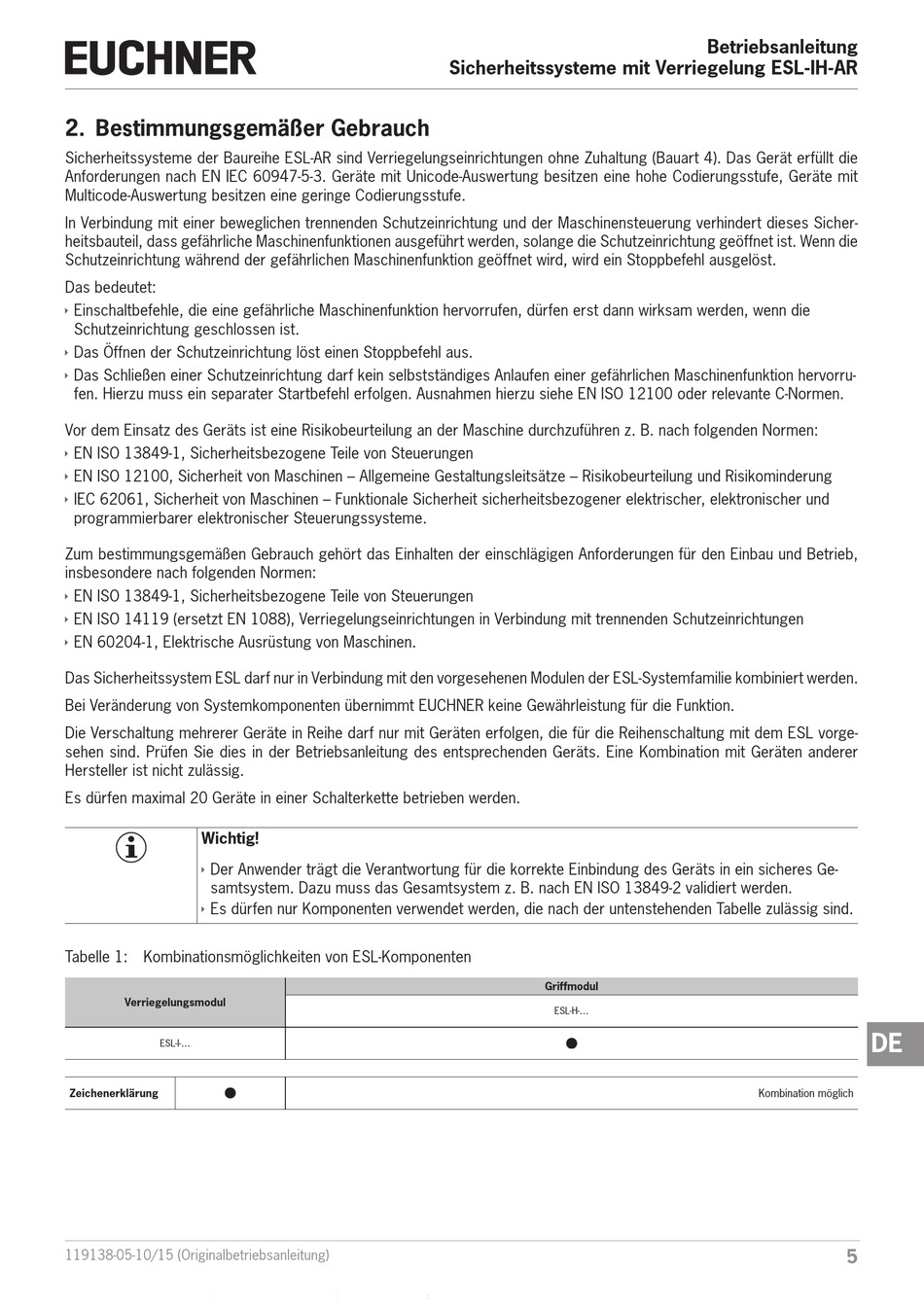

2. Bestimmungsgemäßer Gebrauch
Sicherheitssysteme der Baureihe ESL-AR sind Verriegelungseinrichtungen ohne Zuhaltung (Bauart 4). Das Gerät erfüllt die
Anforderungen nach EN IEC 60947-5-3. Geräte mit Unicode-Auswertung besitzen eine hohe Codierungsstufe, Geräte mit
Multicode-Auswertung besitzen eine geringe Codierungsstufe.
In Verbindung mit einer beweglichen trennenden Schutzeinrichtung und der Maschinensteuerung verhindert dieses Sicher-
heitsbauteil, dass gefährliche Maschinenfunktionen ausgeführt werden, solange die Schutzeinrichtung geöffnet ist. Wenn die
Schutzeinrichtung während der gefährlichen Maschinenfunktion geöffnet wird, wird ein Stoppbefehl ausgelöst.
Das bedeutet:
Ì
Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn die
Schutzeinrichtung geschlossen ist.
Ì
Das Öffnen der Schutzeinrichtung löst einen Stoppbefehl aus.
Ì
Das Schließen einer Schutzeinrichtung darf kein selbstständiges Anlaufen einer gefährlichen Maschinenfunktion hervorru-
fen. Hierzu muss ein separater Startbefehl erfolgen. Ausnahmen hierzu siehe EN ISO 12100 oder relevante C-Normen.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung an der Maschine durchzuführen z. B. nach folgenden Normen:
Ì
EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen
Ì
EN ISO 12100, Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung
Ì
IEC 62061, Sicherheit von Maschinen – Funktionale Sicherheit sicherheitsbezogener elektrischer, elektronischer und
programmierbarer elektronischer Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der einschlägigen Anforderungen für den Einbau und Betrieb,
insbesondere nach folgenden Normen:
Ì
EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen
Ì
EN ISO 14119 (ersetzt EN 1088), Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen
Ì
EN 60204-1, Elektrische Ausrüstung von Maschinen.
Das Sicherheitssystem ESL darf nur in Verbindung mit den vorgesehenen Modulen der ESL-Systemfamilie kombiniert werden.
Bei Veränderung von Systemkomponenten übernimmt EUCHNER keine Gewährleistung für die Funktion.
Die Verschaltung mehrerer Geräte in Reihe darf nur mit Geräten erfolgen, die für die Reihenschaltung mit dem ESL vorge-
sehen sind. Prüfen Sie dies in der Betriebsanleitung des entsprechenden Geräts. Eine Kombination mit Geräten anderer
Hersteller ist nicht zulässig.
Es dürfen maximal 20 Geräte in einer Schalterkette betrieben werden.
Wichtig!
Ì
Der Anwender trägt die Verantwortung für die korrekte Einbindung des Geräts in ein sicheres Ge-
samtsystem. Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden.
Ì
Es dürfen nur Komponenten verwendet werden, die nach der untenstehenden Tabelle zulässig sind.
Tabelle 1: Kombinationsmöglichkeiten von ESL-Komponenten
Verriegelungsmodul
ESL-I-...
Zeichenerklärung
119138-05-10/15 (Originalbetriebsanleitung)
Sicherheitssysteme mit Verriegelung ESL-IH-AR
Griffmodul
ESL-H-...
Betriebsanleitung
DE
Kombination möglich
5
