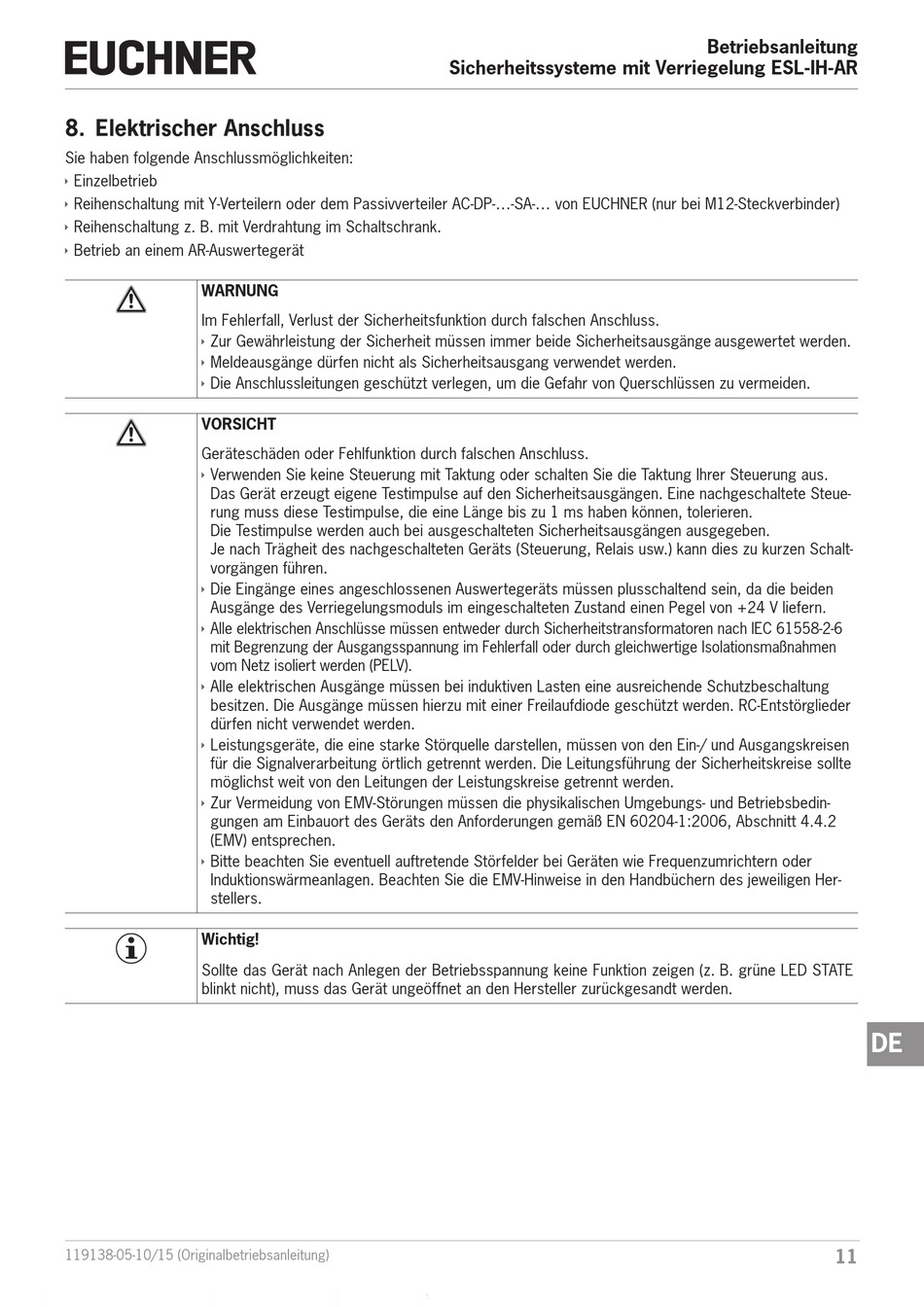

8. Elektrischer Anschluss
Sie haben folgende Anschlussmöglichkeiten:
Ì
Einzelbetrieb
Ì
Reihenschaltung mit Y-Verteilern oder dem Passivverteiler AC-DP-...-SA-... von EUCHNER (nur bei M12-Steckverbinder)
Ì
Reihenschaltung z. B. mit Verdrahtung im Schaltschrank.
Ì
Betrieb an einem AR-Auswertegerät
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge ausgewertet werden.
Ì
Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden.
Ì
Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden.
VORSICHT
Geräteschäden oder Fehlfunktion durch falschen Anschluss.
Ì
Verwenden Sie keine Steuerung mit Taktung oder schalten Sie die Taktung Ihrer Steuerung aus.
Das Gerät erzeugt eigene Testimpulse auf den Sicherheitsausgängen. Eine nachgeschaltete Steue-
rung muss diese Testimpulse, die eine Länge bis zu 1 ms haben können, tolerieren.
Die Testimpulse werden auch bei ausgeschalteten Sicherheitsausgängen ausgegeben.
Je nach Trägheit des nachgeschalteten Geräts (Steuerung, Relais usw.) kann dies zu kurzen Schalt-
vorgängen führen.
Ì
Die Eingänge eines angeschlossenen Auswertegeräts müssen plusschaltend sein, da die beiden
Ausgänge des Verriegelungsmoduls im eingeschalteten Zustand einen Pegel von +24 V liefern.
Ì
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach IEC 61558-2-6
mit Begrenzung der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen
vom Netz isoliert werden (PELV).
Ì
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende Schutzbeschaltung
besitzen. Die Ausgänge müssen hierzu mit einer Freilaufdiode geschützt werden. RC-Entstörglieder
dürfen nicht verwendet werden.
Ì
Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein-/ und Ausgangskreisen
für die Signalverarbeitung örtlich getrennt werden. Die Leitungsführung der Sicherheitskreise sollte
möglichst weit von den Leitungen der Leistungskreise getrennt werden.
Ì
Zur Vermeidung von EMV-Störungen müssen die physikalischen Umgebungs- und Betriebsbedin-
gungen am Einbauort des Geräts den Anforderungen gemäß EN 60204-1:2006, Abschnitt 4.4.2
(EMV) entsprechen.
Ì
Bitte beachten Sie eventuell auftretende Störfelder bei Geräten wie Frequenzumrichtern oder
Induktionswärmeanlagen. Beachten Sie die EMV-Hinweise in den Handbüchern des jeweiligen Her-
stellers.
Wichtig!
Sollte das Gerät nach Anlegen der Betriebsspannung keine Funktion zeigen (z. B. grüne LED STATE
blinkt nicht), muss das Gerät ungeöffnet an den Hersteller zurückgesandt werden.
119138-05-10/15 (Originalbetriebsanleitung)
Sicherheitssysteme mit Verriegelung ESL-IH-AR
Betriebsanleitung
DE
11
